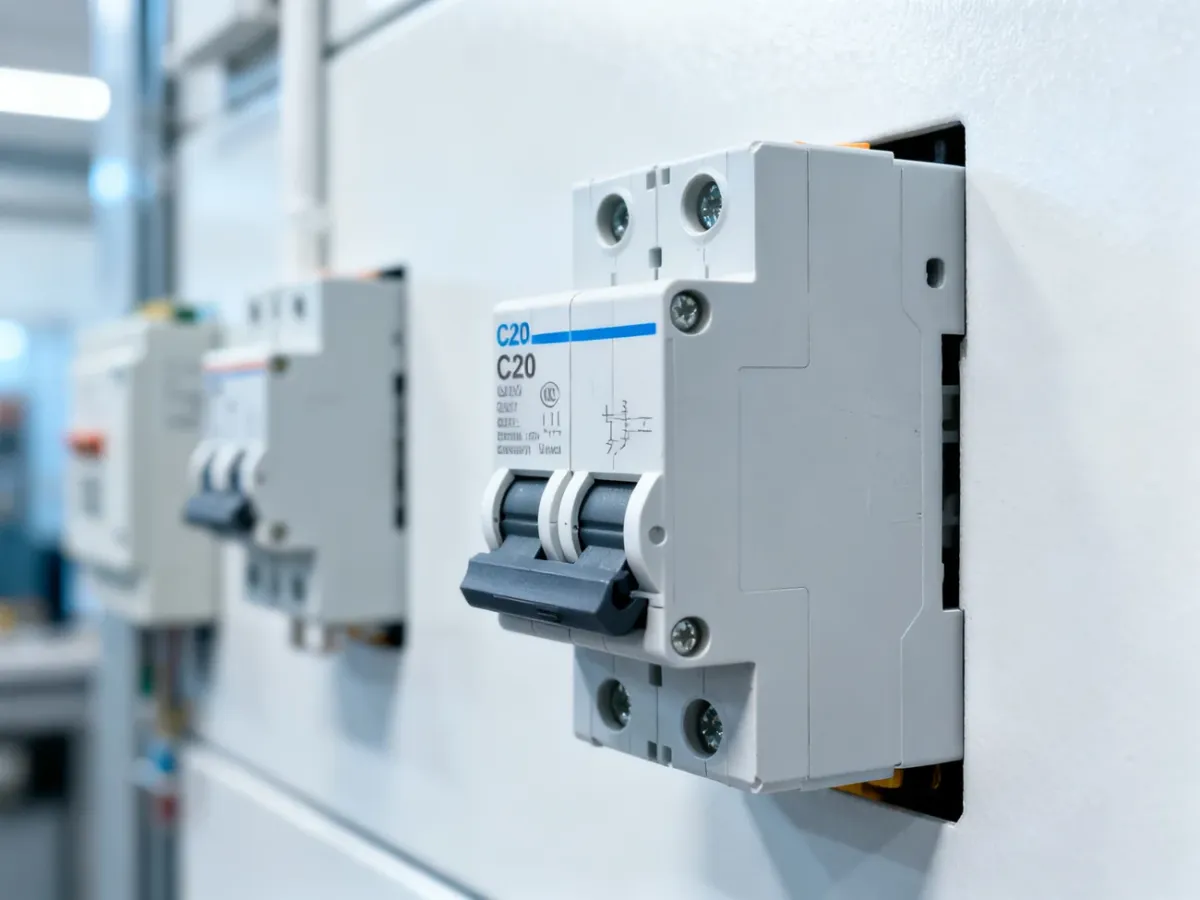

Bezpiecznik C20 – ile kW wytrzyma?
Bezpiecznik C20 może zabezpieczać obciążenie o mocy około 4,6 kW w instalacji jednofazowej 230 V lub około 13,8 kW w instalacji trójfazowej 400 V. Są to wartości teoretyczne obliczone dla prądu 20 A. Rzeczywiste możliwości instalacji zależą także od przewodów, długości obwodu i rodzaju odbiorników.
Ile kW dla bezpiecznika C20?
W instalacji jednofazowej moc oblicza się ze wzoru P = U × I, czyli 230 V × 20 A = 4600 W, a więc 4,6 kW. Dla zasilania trójfazowego stosuje się wzór P = U × I × √3. Przy napięciu 400 V daje to około 13,8 kW dla 20 A.
| Rodzaj instalacji | Napięcie | Prąd znamionowy | Moc maksymalna |
|---|---|---|---|
| Jednofazowa | 230 V | 20 A | 4,6 kW |
| Trójfazowa | 400 V | 20 A | około 13,8 kW |
Co oznacza oznaczenie C20?
Liczba 20 oznacza prąd znamionowy wyłącznika, czyli 20 A. Litera C określa jego charakterystykę czasowo-prądową. Wyłącznik o charakterystyce C lepiej toleruje krótkotrwałe prądy rozruchowe niż aparat o charakterystyce B. Może mieć zastosowanie między innymi w obwodach z silnikami lub urządzeniami, które podczas uruchamiania chwilowo pobierają większy prąd.
Charakterystyka C nie zwiększa jednak dopuszczalnej mocy obwodu. Nadal podstawą obliczeń pozostaje prąd 20 A, a dobór zabezpieczenia musi odpowiadać parametrom całej instalacji.
Co ogranicza rzeczywistą moc?
Wartość 4,6 kW lub 13,8 kW nie oznacza, że można bez sprawdzenia podłączyć urządzenia o takiej mocy. Należy uwzględnić przede wszystkim:
- Przekrój przewodów musi być dostosowany do zabezpieczenia 20 A, ponieważ zbyt cienki przewód może się przegrzewać.
- Długość przewodu może powodować spadek napięcia i ograniczać prawidłową pracę odbiorników.
- Przy kilku urządzeniach liczy się ich jednoczesny pobór mocy, a nie tylko suma mocy znamionowych.
- Rodzaj odbiornika ma znaczenie, ponieważ silniki i transformatory mogą pobierać większy prąd podczas rozruchu.
Nie dobieraj wyłącznika C20 wyłącznie na podstawie mocy urządzeń. Zwiększenie wartości zabezpieczenia bez sprawdzenia przewodów może pozbawić instalację ochrony przed przeciążeniem. Modyfikacje i pomiary instalacji elektrycznej powinien wykonywać wykwalifikowany elektryk.
