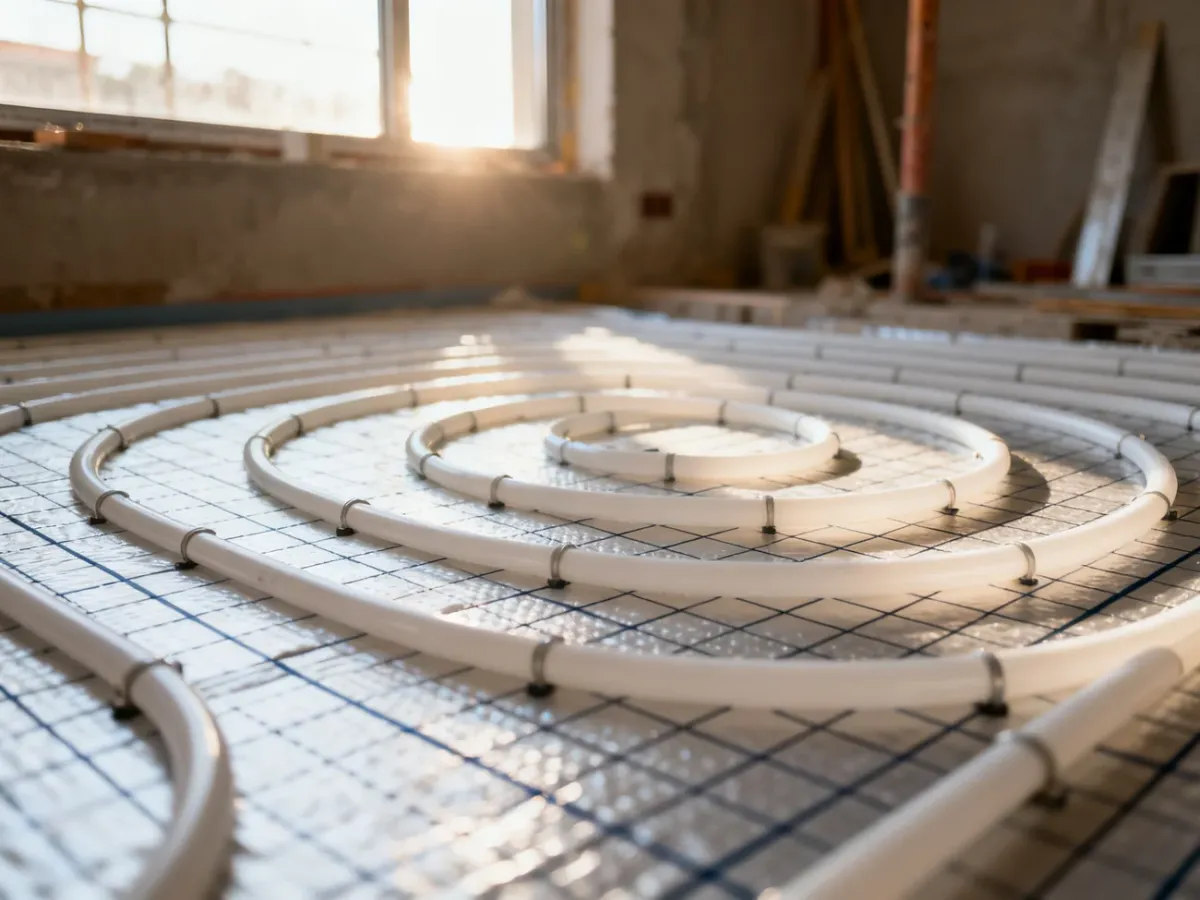

Co ile powinno być układane ogrzewanie podłogowe?

Nie ma jednego uniwersalnego rozstawu rur ogrzewania podłogowego. Najczęściej stosuje się 10 albo 15 cm, ale wybór powinien wynikać z obliczeń strat ciepła, rzeczywistej powierzchni grzewczej, oporu warstw podłogi i założonej temperatury wody. Pompa ciepła nie oznacza automatycznie rozstawu 10 cm, a 15 cm może być poprawnym rozwiązaniem w dobrze izolowanym budynku.

Dlaczego rozstaw rur nie jest „magiczną liczbą”?

Rury trzeba ułożyć tak, aby podłoga pokryła projektowe obciążenie cieplne pomieszczenia przy dopuszczalnej temperaturze powierzchni. Liczy się więc nie sam rodzaj źródła ciepła, lecz współpraca kilku parametrów: strat ciepła, powierzchni czynnej, temperatury zasilania i powrotu oraz konstrukcji podłogi.

Pompa ciepła sprzyja pracy z niską temperaturą zasilania, dlatego mniejszy rozstaw może w niektórych pomieszczeniach ułatwić osiągnięcie wymaganej mocy. Nie jest jednak warunkiem jej prawidłowego działania. Ta sama podłoga przy identycznej temperaturze zasilania i powrotu odda podobną ilość ciepła niezależnie od tego, czy wodę podgrzewa pompa ciepła, czy kocioł. Źródło wpływa na koszt i sprawność uzyskania parametrów, ale nie zastępuje projektu emitera. Zasady projektowania wodnych systemów zatopionych w konstrukcji opisuje między innymi norma ISO 11855-2:2021.

Rozstaw 10 cm czy 15 cm – co zmienia się w praktyce?

Przy tych samych warunkach rozstaw 10 cm oznacza większą gęstość rur. Zwykle pozwala uzyskać większą moc z powierzchni i bardziej równomierną temperaturę posadzki. Wymaga jednak większej ilości materiału, a często także większej liczby pętli.

Rozstaw 15 cm zużywa mniej rury i w wielu dobrze izolowanych pomieszczeniach zapewnia wystarczającą wydajność. Nie daje tak dużej rezerwy jak układ gęstszy, dlatego trzeba sprawdzić go przy konkretnych stratach ciepła, okładzinie i temperaturach wody.

Podane ilości rury są orientacyjne. Do każdej pętli trzeba jeszcze doliczyć zasilanie i powrót od rozdzielacza. Ostateczny podział zależy od średnicy rury, długości obwodów, przepływu i strat ciśnienia.

Co naprawdę wpływa na wybór rozstawu?

Najpierw należy ustalić, ile ciepła musi dostarczyć konkretne pomieszczenie. Nie wystarczy przyjąć jednej wartości w watach na metr kwadratowy dla całego domu. Pokój narożny, łazienka i pomieszczenie wewnętrzne mogą mieć zupełnie różne obciążenia.

Ważna jest także powierzchnia czynna, czyli ta część podłogi, która rzeczywiście może oddawać ciepło. Moc wymaganą od jednego metra kwadratowego oblicza się jako:

q_wym = Q_{pomieszczenia} ÷ A_czynna

Jeżeli pokój ma 30 m², ale po odjęciu stałej zabudowy pozostaje 24 m² powierzchni grzewczej, to właśnie te 24 m² muszą pokryć straty ciepła. Meble wolnostojące nie zawsze wyłączają fragment podłogi z obliczeń, ale stała zabudowa, wanna, brodzik, wyspa kuchenna, kominek czy szafy bez prześwitu mogą wyraźnie zmniejszyć pole czynne.

Przed wyborem rozstawu trzeba zebrać następujące dane:

• Strata ciepła pomieszczenia – wartość projektowa dla konkretnego wnętrza, a nie ogólny wskaźnik dla całego budynku.
• Powierzchnia czynna – pole, na którym rzeczywiście można ułożyć rury, z uwzględnieniem wyposażenia stałego i dylatacji.
• Temperatura zasilania i powrotu – obie wartości wpływają na średnią temperaturę czynnika w pętli.
• Opór cieplny podłogi – suma oporów jastrychu, kleju, podkładu i okładziny.
• Dopuszczalna temperatura powierzchni – ograniczona względami komfortu, wymaganiami normowymi i zaleceniami producenta wykończenia.
• Konstrukcja systemu – znaczenie mają średnica rury, grubość warstwy nad rurą, przewodność jastrychu oraz system mokry lub suchy.

Jak okładzina zmienia wymagania?

Ciepło musi przejść przez rurę, jastrych, warstwy klejące, podkład i wykończenie podłogi. Im większy opór cieplny R_λ,B, tym mniejsza moc przy tej samej temperaturze wody. Do uzyskania tego samego efektu może być wtedy potrzebna wyższa temperatura zasilania albo gęstszy rozstaw rur.

Zmiana rozstawu z 15 na 10 cm może poprawić warunki pracy, ale nie zawsze skompensuje bardzo duży opór warstw. Podobnie zagęszczenie rur nie stworzy dodatkowej powierzchni grzewczej tam, gdzie większą część podłogi zajmuje stała zabudowa.

W łazience często występują jednocześnie wyższa temperatura projektowa i mała powierzchnia czynna. Dlatego może ona wymagać rozstawu 10 cm, dodatkowego emitera albo innego rozwiązania bilansującego moc. Nawet najgęstszy układ rur nie powinien prowadzić do przekroczenia dopuszczalnej temperatury podłogi.

Jak zaplanować rozstaw rur krok po kroku?

Decyzję najlepiej prowadzić od obciążenia pomieszczenia do parametrów konkretnej instalacji:

1. Oblicz straty ciepła – określ projektową moc potrzebną w każdym pomieszczeniu, z uwzględnieniem przegród, okien i temperatury wewnętrznej.
2. Wyznacz powierzchnię czynną – nanieś na rzut trwałą zabudowę, strefy bez rur, dylatacje oraz ewentualne obszary brzegowe.
3. Określ warstwy podłogi – sprawdź rurę, jastrych, jego grubość i przewodność, podkład, klej oraz okładzinę.
4. Przyjmij parametry wody – porównuj warianty przy określonej temperaturze zasilania, powrotu i wnętrza, a nie przy przypadkowej wartości samego zasilania.
5. Porównaj rozstawy – sprawdź moc powierzchni, temperaturę posadzki i rezerwę dla rozstawu 10 cm oraz 15 cm na podstawie charakterystyki konkretnego systemu.
6. Podziel instalację na pętle – uwzględnij długość dobiegów, średnicę rury, dylatacje, geometrię pomieszczeń i dopuszczalny opór hydrauliczny.
7. Zweryfikuj przepływy i ciśnienie – każda pętla powinna mieć przypisaną moc, przepływ oraz nastawę na rozdzielaczu.
8. Zapisz rozwiązanie w dokumentacji – rzut powinien wskazywać rozstawy, długości obwodów, lokalizację rozdzielacza i nastawy.

Jeżeli rozstaw 15 cm pokrywa obciążenie z rezerwą i mieści się w ograniczeniach temperatury powierzchni, nie ma technicznego powodu, aby automatycznie zagęszczać rury. Rozstaw 10 cm ma sens wtedy, gdy rzeczywiście poprawia bilans, komfort albo pozwala pracować z niższą temperaturą wody.

Na co uważać przed wykonaniem instalacji?

Największe problemy powstają wtedy, gdy rozstaw jest zmieniany intuicyjnie na budowie. Każda taka korekta wpływa na ilość rury, liczbę pętli, przepływy, straty ciśnienia i nastawy rozdzielacza.

Przed zatwierdzeniem rozwiązania sprawdź:

• Czy mam projekt dla każdego pomieszczenia? Powinien wskazywać straty ciepła, rozstaw, pętle i parametry pracy.
• Czy uwzględniono powierzchnię czynną? Rzut powinien pokazywać stałą zabudowę i pola wyłączone z ogrzewania.
• Czy znam opór okładziny? Trzeba uwzględnić także podkład, klej i wymagania producenta wykończenia.
• Czy porównanie wykonano przy tych samych temperaturach? Inaczej nie da się rzetelnie ocenić rozstawu 10 i 15 cm.
• Czy sprawdzono pętle i hydraulikę? Sam metraż rury nie wystarcza do oceny instalacji.

Nie zagęszczaj rur jako lekarstwa na słabą izolację budynku. Jeżeli nawet rozstaw 10 cm nie pokrywa strat bez przekroczenia limitu temperatury powierzchni, potrzebne może być zmniejszenie obciążenia, zwiększenie powierzchni czynnej albo zastosowanie dodatkowego emitera.

Najbezpieczniejsza odpowiedź na pytanie, co ile układać ogrzewanie podłogowe, brzmi: tak gęsto, jak wymaga tego bilans konkretnego pomieszczenia, ale nie gęściej bez technicznego uzasadnienia. W jednym wnętrzu poprawny będzie rozstaw 15 cm, w innym 10 cm, a w szczególnych warunkach sama zmiana rozstawu nie wystarczy.
