Falownik – co to jest i jak działa?
Falownik to urządzenie energoelektroniczne, które przekształca parametry energii elektrycznej. W fotowoltaice zamienia prąd stały DC z paneli na prąd przemienny AC, a w automatyce przemysłowej reguluje prędkość i moment obrotowy silnika. Dlatego samo określenie „falownik” może oznaczać dwa różne urządzenia. O tym, jaki typ jest potrzebny, decyduje zastosowanie – produkcja energii czy sterowanie napędem.
Falownik fotowoltaiczny a przemiennik częstotliwości

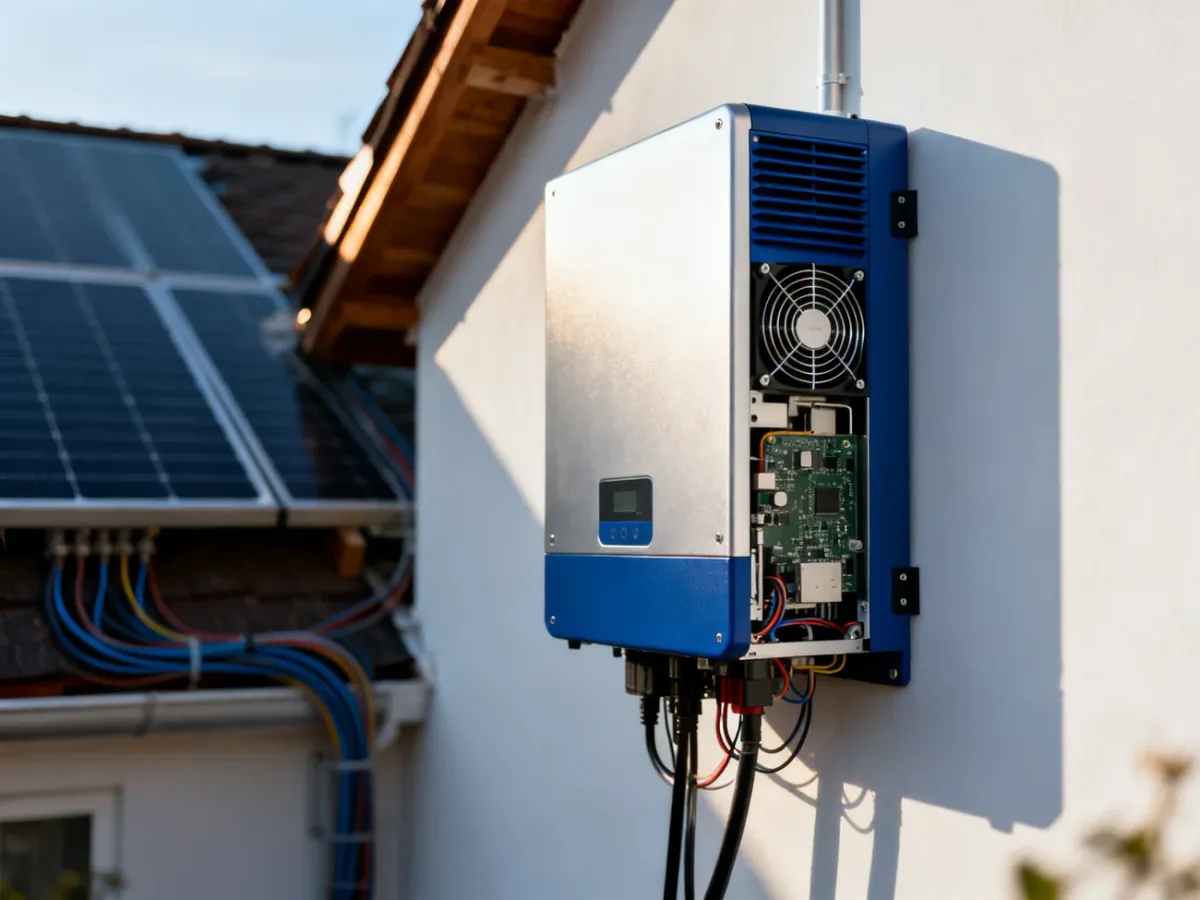

W instalacji PV falownik, nazywany także inwerterem, tworzy połączenie między panelami słonecznymi a domową instalacją elektryczną lub siecią elektroenergetyczną. W przemyśle falownik jest najczęściej przemiennikiem częstotliwości, czyli urządzeniem sterującym pracą silnika elektrycznego.
| Cecha | Inwerter PV | Przemiennik częstotliwości (VFD) |
|---|---|---|
| Wejście | Prąd stały DC z modułów fotowoltaicznych | Najczęściej prąd przemienny AC z sieci |
| Wyjście | Prąd przemienny AC dla instalacji lub sieci | Prąd przemienny AC o regulowanej częstotliwości dla silnika |
| Główny cel | Przekształcenie energii z paneli na energię użytkową | Regulacja prędkości i momentu obrotowego napędu |
| Zastosowanie | Instalacje fotowoltaiczne, magazyny energii | Pompy, wentylatory, przenośniki i maszyny produkcyjne |
Jak działa falownik w instalacji fotowoltaicznej?
Moduły fotowoltaiczne wytwarzają prąd stały DC. Większość urządzeń w domu oraz sieć elektroenergetyczna korzysta jednak z prądu przemiennego AC. Inwerter PV przekształca więc energię z paneli do postaci, którą można wykorzystać w instalacji elektrycznej. W systemie on-grid dopasowuje parametry napięcia i częstotliwości do sieci, a nadwyżki mogą być przekazywane poza budynek zgodnie z zasadami pracy danej instalacji.
Współczesny falownik nie ogranicza się do samej konwersji DC na AC. Kontroluje też pracę instalacji, analizuje jej parametry i może komunikować się z użytkownikiem za pomocą aplikacji lub interfejsu sieciowego. Ważnym elementem jest MPPT (Maximum Power Point Tracking), czyli układ śledzenia punktu mocy maksymalnej. Bada on napięcie i prąd paneli, aby instalacja pracowała możliwie blisko punktu, w którym uzyskuje największą moc przy aktualnym nasłonecznieniu i temperaturze.
Do podstawowych funkcji inwertera fotowoltaicznego należą:
- Przekształcanie prądu stałego DC na prąd przemienny AC.
- Śledzenie punktu mocy maksymalnej modułów za pomocą układu MPPT.
- Monitorowanie parametrów instalacji PV oraz sieci elektroenergetycznej.
- Sygnalizowanie błędów i uruchamianie zabezpieczeń chroniących instalację.
Falownik sieciowy powinien odłączyć instalację po wykryciu zaniku napięcia w sieci. Takie zabezpieczenie przeciw pracy wyspowej chroni osoby pracujące przy usuwaniu awarii. Wymagania dotyczące tego działania określa między innymi norma IEC 62116. Niektóre modele mają także funkcje współpracy z magazynem energii, ale ich zakres zależy od konkretnej konstrukcji urządzenia.
Jak działa przemiennik częstotliwości w przemyśle?
Przemiennik częstotliwości, określany skrótem VFD (Variable Frequency Drive), służy przede wszystkim do sterowania silnikami elektrycznymi, zwłaszcza silnikami indukcyjnymi. Urządzenie zmienia częstotliwość napięcia zasilającego, a przez to reguluje prędkość obrotową silnika. Może również wpływać na dostępny moment obrotowy i sposób reagowania napędu na obciążenie.
W uproszczeniu VFD najpierw przekształca napięcie wejściowe, a następnie wytwarza napięcie przemienne o parametrach dobranych do aktualnej pracy silnika. Sterownik może otrzymywać sygnały z automatyki, na przykład ze sterownika PLC, panelu HMI lub systemu SCADA. Dzięki temu napęd dostosowuje się do wymagań procesu zamiast pracować stale z pełną prędkością.
Najważniejsze korzyści z zastosowania przemiennika częstotliwości obejmują:
- Oszczędność energii przy pompach i wentylatorach, gdy nie jest potrzebna pełna wydajność.
- Płynny rozruch i zatrzymanie silnika, czyli ograniczenie gwałtownych zmian obciążenia.
- Precyzyjną regulację prędkości obrotowej i momentu obrotowego.
- Zmniejszenie przeciążeń mechanicznych oraz lepszą kontrolę pracy maszyny.
W praktyce taki falownik można spotkać w pompach, układach wentylacyjnych, przenośnikach taśmowych, obrabiarkach i liniach produkcyjnych. Nie jest on zamiennikiem inwertera fotowoltaicznego. Mimo wspólnej nazwy oba urządzenia mają inne wejścia, wyjścia i zadania.
Co zapamiętać o falownikach?
Gdy mowa o panelach słonecznych, chodzi o inwerter fotowoltaiczny, który zamienia DC na AC i zarządza pracą instalacji. Gdy celem jest regulacja silnika w maszynie, potrzebny jest przemiennik częstotliwości VFD. Przy wyborze lub zakupie zawsze trzeba więc doprecyzować zastosowanie – fotowoltaika oznacza produkcję i przekształcanie energii, a automatyka przemysłowa sterowanie ruchem.
