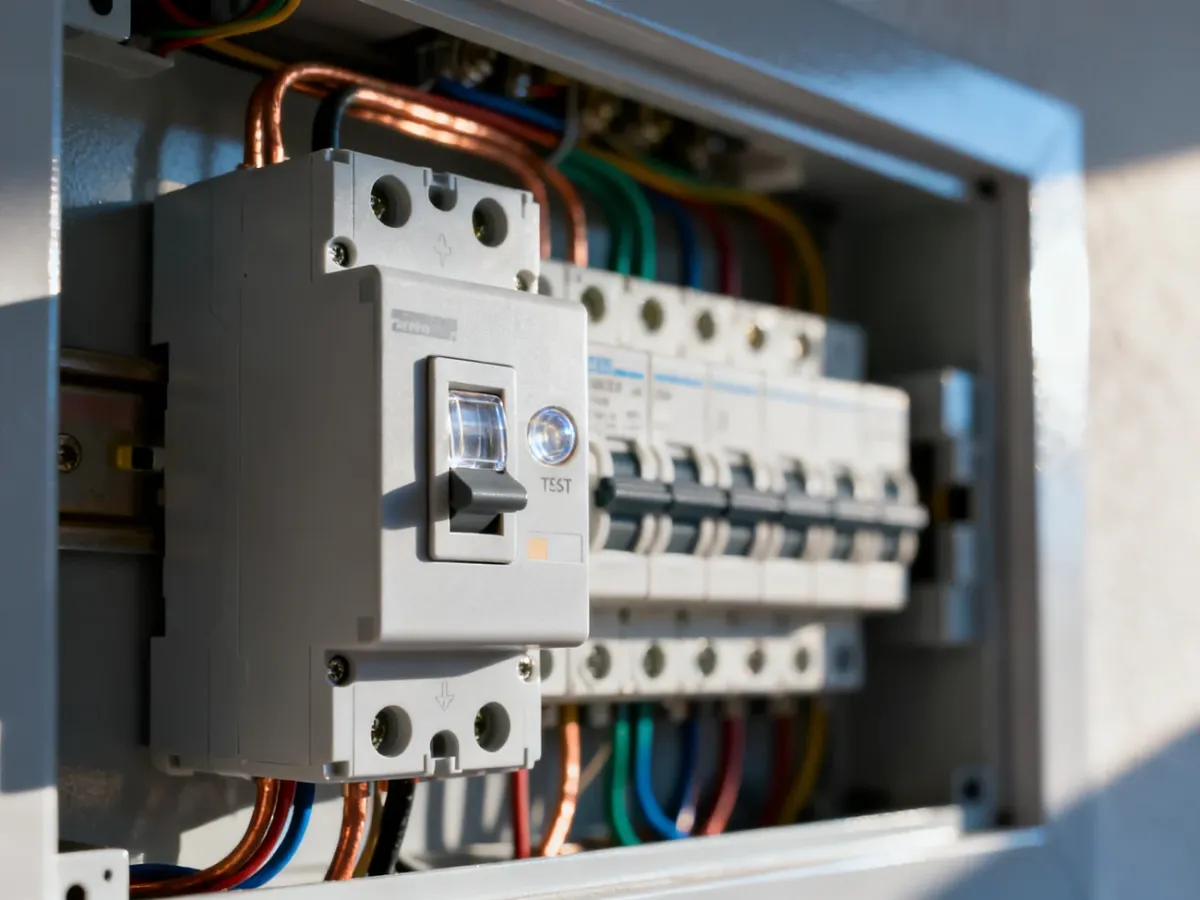

Jak działa różnicówka? Zasada działania wyłącznika różnicowoprądowego

Różnicówka, czyli wyłącznik różnicowoprądowy RCD, porównuje prąd wpływający do obwodu z prądem z niego wypływającym. W normalnych warunkach suma tych prądów wynosi zero. Gdy część prądu zaczyna płynąć inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka do ziemi, RCD wykrywa różnicę i odłącza zasilanie.

Czym jest różnicówka i przed czym chroni?

Wyłącznik różnicowoprądowy jest aparatem ochrony uzupełniającej. Jego zadaniem jest ograniczenie skutków prądu upływowego, który może doprowadzić do porażenia albo powstania zagrożenia pożarowego. Skrót RCD pochodzi od angielskiego określenia Residual Current Device. W instalacjach można spotkać także oznaczenia RCCB, czyli RCD bez członu nadprądowego, oraz RCBO, które łączy funkcję różnicowoprądową z zabezpieczeniem nadprądowym.

Różnicówka nie jest jednak bezpiecznikiem i nie zastępuje wyłącznika nadprądowego, potocznie nazywanego „esem”. RCD reaguje na prąd różnicowy, a wyłącznik nadprądowy na przeciążenie lub zwarcie. MCB chroni przede wszystkim przewody i instalację przed skutkami zbyt dużego prądu, natomiast RCD zwiększa ochronę ludzi przed porażeniem. Oba aparaty pełnią więc różne funkcje.

W typowym wyłączniku znajduje się parametr IΔn, czyli znamionowy prąd różnicowy zadziałania. W obwodach, w których istotna jest ochrona dodatkowa ludzi, często stosuje się wartość 30 mA. Nie oznacza to jednak, że urządzenie reaguje wyłącznie przy dokładnie takim prądzie. Zakres zadziałania zależy między innymi od typu RCD i wymagań właściwej normy.

Jak działa różnicówka?

Najważniejszym elementem aparatu jest przekładnik prądowy z rdzeniem toroidalnym. Przez jego wspólny rdzeń przechodzą przewody robocze obwodu, na przykład fazowy L i neutralny N. W instalacji trójfazowej przez rdzeń przechodzą także przewody fazowe L1, L2 i L3. Przewód ochronny PE nie przechodzi przez przekładnik.

Przekładnik nie mierzy po prostu wartości prądu w jednym przewodzie. Sprawdza ich chwilową sumę geometryczną. W prawidłowo działającym obwodzie prąd wypływający przewodem fazowym wraca przewodem neutralnym, dlatego:

I_L + I_N = 0

W obwodzie trójfazowym uwzględnia się wszystkie przewody robocze. Ich suma także powinna wynosić zero, a w rdzeniu nie powstaje użyteczny strumień magnetyczny.

Gdy część prądu odpływa do ziemi, na przykład przez obudowę urządzenia, wilgotną powierzchnię albo ciało człowieka, prąd wracający przewodem neutralnym jest mniejszy od prądu, który wypłynął fazą. Powstaje wtedy prąd różnicowy IΔ. Nie musi on wracać przewodem neutralnym, ponieważ jego droga może prowadzić przez przewód ochronny PE lub ziemię.

Proces zadziałania można przedstawić w kilku etapach:

1. Stan normalny – prąd wpływający do odbiornika i prąd wracający z odbiornika mają taką samą wartość, lecz przeciwny kierunek. Ich suma wynosi zero.
2. Pojawienie się upływu – część prądu płynie poza przewidzianym obwodem, na przykład przez uszkodzoną izolację do metalowej obudowy i dalej do ziemi.
3. Powstanie strumienia magnetycznego – niezrównoważone prądy wytwarzają w toroidalnym rdzeniu strumień różnicowy.
4. Indukowanie sygnału – w uzwojeniu przekładnika powstaje siła elektromotoryczna proporcjonalna do prądu różnicowego.
5. Wyzwolenie mechanizmu – sygnał uruchamia przekaźnik wyzwalający, który zwalnia zamek aparatu.
6. Otwarcie styków – mechanizm rozłącza obwód i odcina zasilanie w czasie wymaganym dla danego typu urządzenia.

Różnicówka może wykryć upływ także wtedy, gdy uziemienie nie jest idealne, ponieważ podstawą pomiaru jest brak równowagi prądów w przewodach roboczych. Nie oznacza to, że uziemienie jest zbędne. Przewód ochronny i prawidłowo wykonany układ uziemiający zapewniają bezpieczną drogę dla prądu uszkodzeniowego i są częścią całego systemu ochrony przeciwporażeniowej.

Typy RCD – czym różnią się wyłączniki AC, A, F i B?

Różnicówki reagują na określone rodzaje prądu różnicowego. Dobór typu zależy od odbiorników w instalacji. W starszych lub prostych obwodach można spotkać typ AC, ale współczesne urządzenia często zawierają elektronikę, zasilacze impulsowe, układy prostownicze albo falowniki. W takich warunkach typ A jest zwykle rozsądniejszym minimum niż AC.

Typ A lepiej radzi sobie z prądami odkształconymi niż typ AC, dlatego znajduje zastosowanie w obwodach z komputerami, pralkami, zasilaczami elektronicznymi i wieloma innymi urządzeniami wyposażonymi w układy prostownicze. Typ F lub B może być potrzebny wtedy, gdy producent odbiornika przewiduje prądy o zmiennej częstotliwości albo składową stałą, której prostszy RCD nie wykryje prawidłowo.

Oprócz typu prądowego znaczenie ma także czas zadziałania. Aparat bezzwłoczny reaguje bez celowej zwłoki, typ G może mieć krótkie opóźnienie, a selektywny typ S stosuje się w układach, w których trzeba zachować kolejność działania kilku zabezpieczeń. Konkretne czasy zależą od konstrukcji aparatu i wartości prądu różnicowego, dlatego nie należy oceniać ich wyłącznie na podstawie oznaczenia na obudowie.

Jak testować różnicówkę i co oznacza przycisk T?

Na obudowie RCD znajduje się przycisk „T” albo „TEST”. Po jego naciśnięciu wewnętrzny obwód testowy, z rezystorem ograniczającym prąd, symuluje powstanie prądu różnicowego. Sprawny aparat powinien zadziałać i odłączyć zasilanie testowanego obwodu. Producenci często zalecają wykonywanie takiej próby co sześć miesięcy, ale zawsze należy uwzględnić instrukcję konkretnego urządzenia.

Jeśli różnicówka nie wyłączy się po naciśnięciu przycisku T, nie zapewnia potwierdzonej sprawności mechanizmu. Jeżeli po załączeniu natychmiast ponownie zadziała albo wyłącza się bez wyraźnej przyczyny, przyczyną może być uszkodzony odbiornik, zawilgocenie, uszkodzenie izolacji, suma naturalnych prądów upływu wielu urządzeń lub problem w instalacji. Nie należy blokować aparatu ani wielokrotnie załączać go na siłę. W takiej sytuacji potrzebna jest diagnostyka wykonana przez elektryka.

Przycisk TEST nie sprawdza uziemienia ani ciągłości przewodu ochronnego. Sprawdza działanie obwodu wyzwalającego i mechanizmu otwierającego styki. Skuteczność uziemienia oraz parametry ochrony wymagają odrębnych pomiarów.

Co warto sprawdzić w codziennej eksploatacji?

Podstawowe czynności związane z użytkowaniem wyłącznika można ująć w krótkiej liście:

• Naciśnij przycisk T z częstotliwością wskazaną przez producenta, często co sześć miesięcy.
• Po teście sprawdź, czy aparat rzeczywiście odłączył zasilanie chronionego obwodu.
• Nie traktuj RCD jako zabezpieczenia przed przeciążeniem lub zwarciem.
• Gdy wyłącznik często zadziała, odłącz podejrzane urządzenia i zleć sprawdzenie instalacji elektrykowi.
• Nie wykonuj samodzielnie prac w rozdzielnicy, jeśli nie masz wymaganych kwalifikacji.

Różnicówka nie gwarantuje ochrony w każdej możliwej sytuacji. Jeśli człowiek dotknie jednocześnie dwóch przewodów o różnym potencjale, prąd może przepływać przez jego ciało, ale nie musi „uciekać” poza obwód. Wtedy suma prądów w przewodach może nadal wynosić zero, a RCD może nie zadziałać. Dlatego wyłącznik różnicowoprądowy jest elementem ochrony uzupełniającej, a nie pozwoleniem na dotykanie części instalacji znajdujących się pod napięciem.

Najważniejsza zasada jest prosta: RCD obserwuje bilans prądów, a nie samą wartość prądu płynącego przez odbiornik. Gdy prąd wpływający i wypływający przestają się równoważyć, przekładnik toroidalny przekazuje sygnał do mechanizmu wyzwalającego i aparat odłącza obwód. Za ochronę przewodów przed przeciążeniem nadal odpowiada wyłącznik nadprądowy.

Prace przy instalacji elektrycznej oraz pomiary ochronne powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje. Artykuł ma charakter informacyjny i nie zastępuje projektu, instrukcji producenta ani oceny instalacji przez elektryka.
