Podłączenie płyty indukcyjnej powinien wykonać wykwalifikowany elektryk z uprawnieniami SEP, w szczególności kategorii E. Dotyczy to zarówno instalacji 230 V, jak i 400 V. Fachowiec dobierze sposób zasilania do modelu urządzenia oraz instalacji, a także potwierdzi montaż w dokumentacji gwarancyjnej.
Płyta indukcyjna jest urządzeniem o dużej mocy. Błędne podłączenie może spowodować przeciążenie obwodu, uszkodzenie elektroniki, porażenie prądem albo pożar. Przed rozpoczęciem prac trzeba sprawdzić instrukcję konkretnego modelu, ponieważ schematy połączeń, wymagane zabezpieczenia i przekroje przewodów nie są takie same dla wszystkich urządzeń.
Dlaczego podłączenie przez elektryka jest konieczne?
Samodzielnie możesz przygotować blat i otwór montażowy, ale część elektryczną należy powierzyć fachowcowi. Elektryk sprawdzi stan przewodów, zabezpieczenia oraz możliwość podłączenia płyty do jednej lub trzech faz. Następnie wykona połączenia zgodnie ze schematem producenta i przeprowadzi pomiary.
Brak pieczątki lub potwierdzenia montażu przez uprawnionego elektryka może oznaczać utratę gwarancji producenta. Wymóg ten często znajduje się w instrukcji obsługi albo warunkach gwarancji. Przed zleceniem prac sprawdź, jakiego dokumentu wymaga producent, i zachowaj go na wypadek późniejszej reklamacji.
Jak przygotować blat pod płytę indukcyjną?
Wymiary otworu muszą odpowiadać instrukcji konkretnego modelu. Nie należy wycinać otworu wyłącznie na podstawie wymiarów zewnętrznych płyty. Trzeba też zachować odstępy od ściany, krawędzi blatu i innych urządzeń. W przypadku blatu kamiennego wycięcie najlepiej zlecić zakładowi specjalistycznemu.
Do przygotowania otworu w blacie drewnianym lub meblowym potrzebne są:
- wyrzynarka z ostrzem dobranym do materiału blatu,
- wiertarka z wiertłem do wykonania otworów startowych,
- miarka, ołówek i kątownik,
- papier ścierny, odkurzacz oraz środki ochrony osobistej.

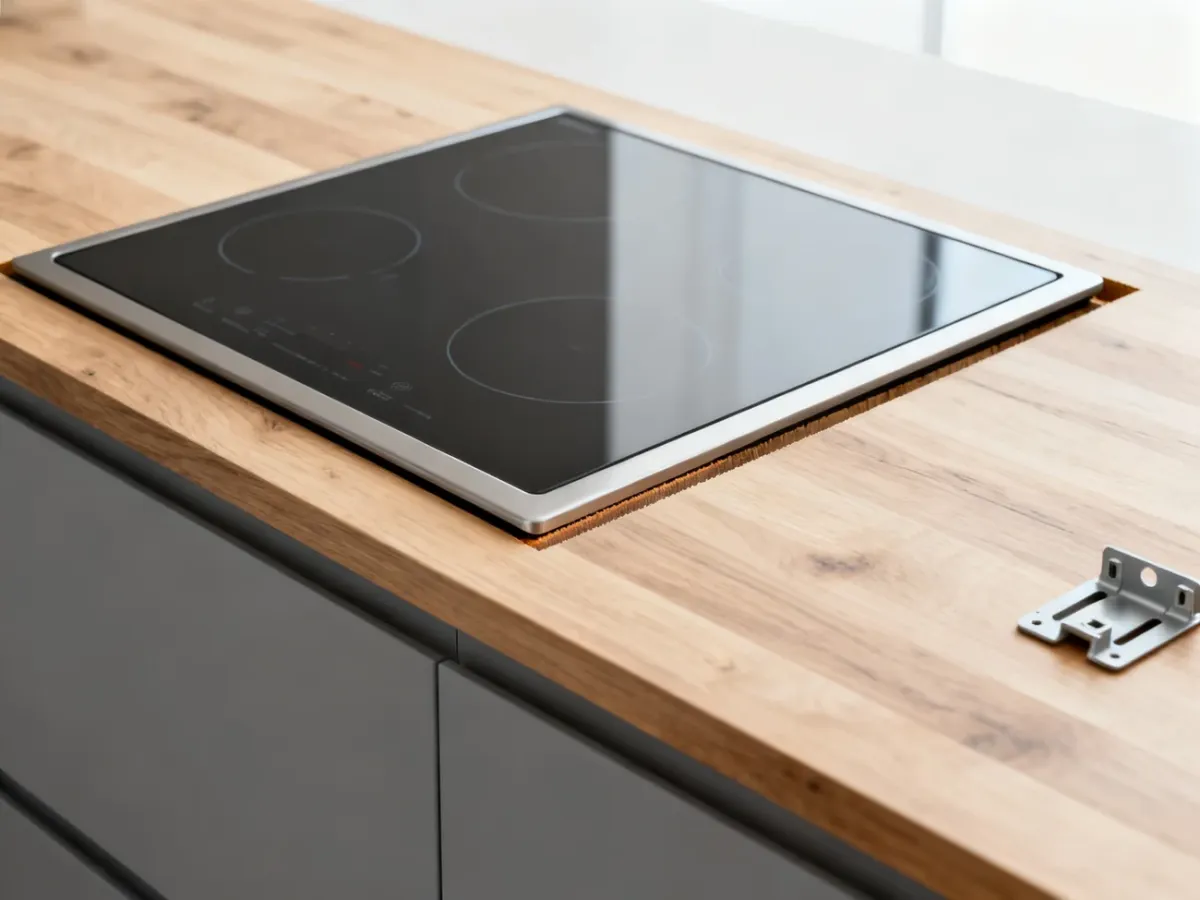

Po naniesieniu wymiarów wywierć otwory w narożnikach zaznaczonego pola, a następnie wytnij otwór wyrzynarką. Wycinany fragment podeprzyj od spodu, aby nie wyrwał krawędzi blatu. Po zakończeniu pracy usuń pył i sprawdź, czy płyta stabilnie opiera się w otworze.
Krawędzie trzeba zabezpieczyć przed wilgocią. Drewno można pokryć lakierem lub farbą przeznaczoną do tego materiału, a płytę meblową uszczelnić środkiem zalecanym przez producenta blatu. Przed osadzeniem urządzenia powłoka musi całkowicie wyschnąć.
Do mocowania użyj uszczelki i elementów dostarczonych przez producenta. Nie stosuj silikonu ani kleju, jeśli instrukcja tego nie przewiduje, ponieważ późniejszy demontaż płyty może być wtedy utrudniony.
230 V czy 400 V – którą instalację wybrać?
O sposobie zasilania decydują moc płyty, jej schemat przyłączeniowy oraz możliwości instalacji w domu. Nie każda płyta wymaga instalacji trójfazowej, ale urządzenia o dużej mocy mogą potrzebować zasilania 400 V, aby pracować bez istotnego ograniczania mocy.
| Typ instalacji | Wymagane zabezpieczenie | Typ przewodu |
|---|---|---|
| 230 V, jedna faza | Najczęściej 20 A, zgodnie z instrukcją i projektem instalacji | Zwykle 3 × 4 mm², jeśli taki przekrój przewiduje producent |
| 400 V, trzy fazy | Często 16 A, zgodnie z dokumentacją urządzenia | Zwykle 5 × 2,5 mm², jeśli taki przewód przewiduje producent |
| Instalacja ze starszym przewodem | Do oceny przez elektryka | Nie dobierać bez sprawdzenia obciążalności i stanu instalacji |
Podane wartości mają charakter orientacyjny. Ostateczny dobór zabezpieczenia i przewodu zawsze wynika z instrukcji płyty oraz parametrów konkretnego obwodu. Instalacja 230 V powinna mieć dedykowany obwód, a nie przypadkowe gniazdo obciążone jednocześnie innymi urządzeniami.
Niektóre modele mają funkcję ograniczenia mocy, na przykład Power Management. Może ona pozwolić na pracę przy instalacji jednofazowej, ale nie zastępuje oceny elektryka ani nie zmienia wymagań producenta dotyczących przewodu i zabezpieczenia.

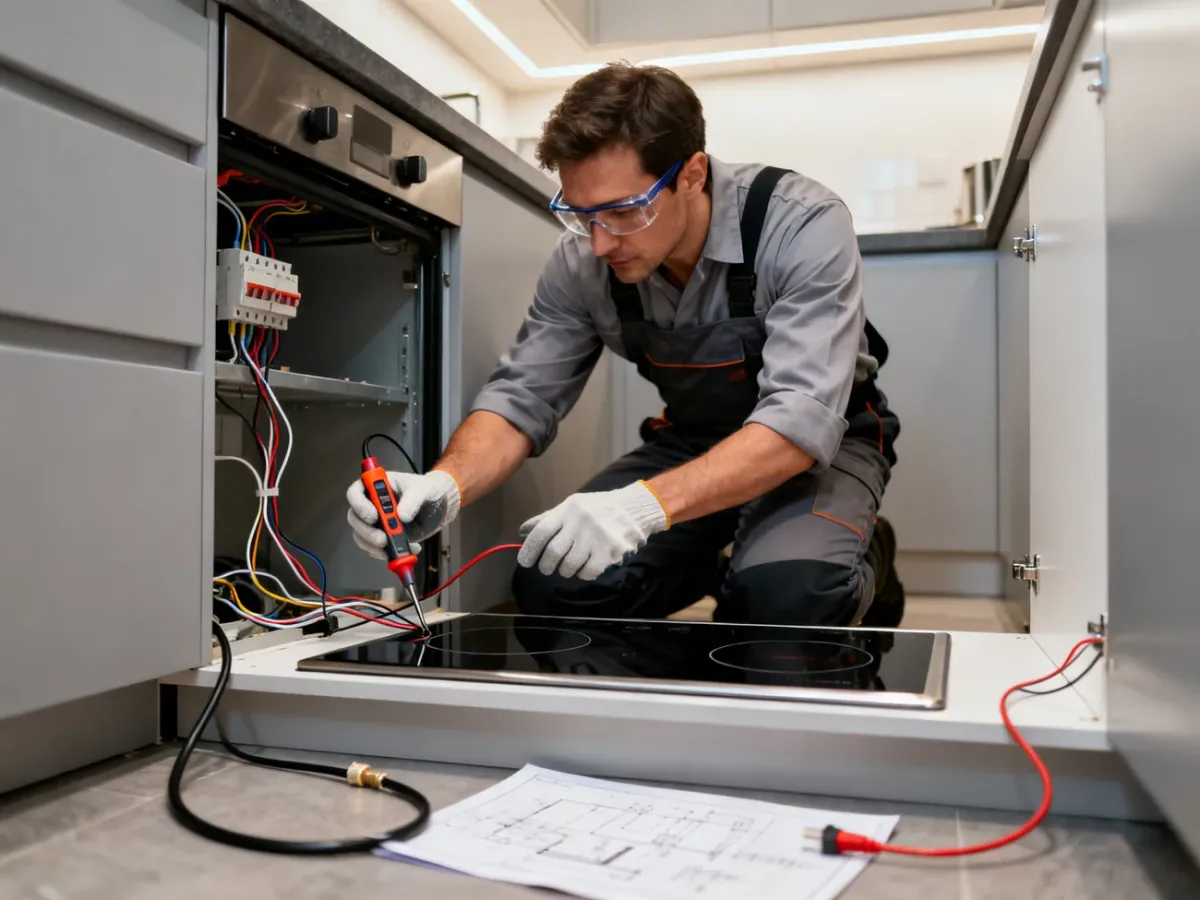

Jak przebiega podłączenie elektryczne?
Poniższe etapy opisują kolejność prac, ale nie są instrukcją do samodzielnego wykonywania połączeń. Zaciski, mostki oraz przewody fazowe mogą być rozmieszczone inaczej w różnych modelach.
- Wyłączenie obwodu – elektryk wyłącza zasilanie i sprawdza miernikiem, czy na przewodach nie występuje napięcie.
- Ocena instalacji – sprawdza przewody, przekrój, ciągłość przewodu ochronnego, zabezpieczenia i stan puszki lub gniazda przyłączeniowego.
- Weryfikacja schematu – porównuje oznaczenia zacisków z instrukcją konkretnej płyty. Nie wolno przenosić schematu z innego modelu.
- Podłączenie przewodów – łączy fazę lub fazy, przewód neutralny i ochronny zgodnie z dokumentacją producenta. Ewentualne mostki zakłada wyłącznie według wskazanego schematu.
- Zabezpieczenie przewodu – przewód nie może być ściśnięty, nadmiernie zgięty ani prowadzony przy elementach nagrzewających się podczas pracy.
- Pomiary i próba działania – po zakończeniu połączeń fachowiec sprawdza poprawność instalacji i uruchamia urządzenie zgodnie z procedurą producenta.
W instalacji trójfazowej nie wolno zakładać, że wszystkie przewody oznaczone jako fazowe można połączyć w dowolny sposób. Schemat może przewidywać określone mostkowanie albo wykorzystanie tylko części faz. Błąd na tym etapie może natychmiast uszkodzić płytę.

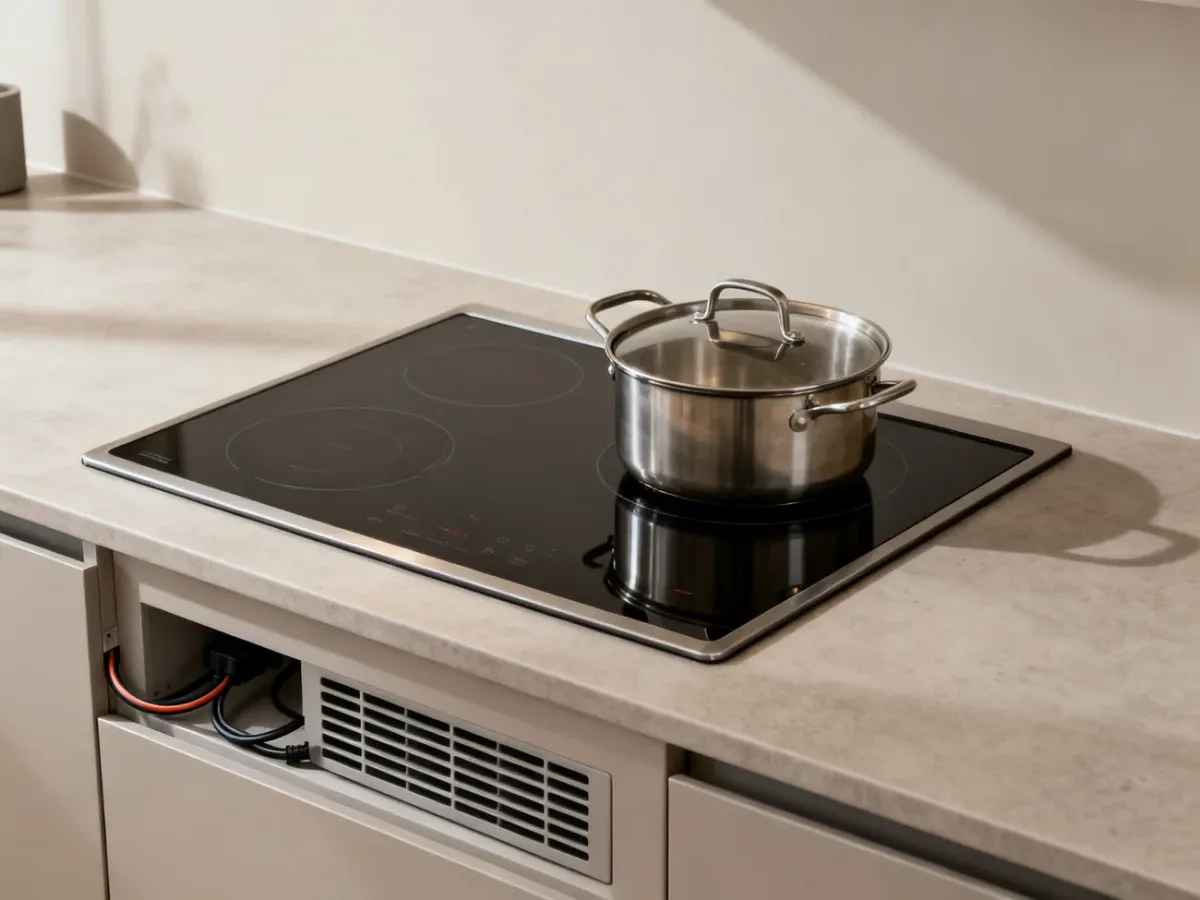

Co sprawdzić przed pierwszym uruchomieniem?
Po zakończeniu montażu mechanicznego i elektrycznego wykonaj wraz z elektrykiem kontrolę poniższych punktów:
- Zasilanie zostało wyłączone podczas wykonywania połączeń.
- Przewody są podłączone i dokręcone zgodnie ze schematem producenta.
- Blat oraz jego krawędzie są zabezpieczone przed wilgocią.
- Płyta leży stabilnie i nie przesuwa się w otworze.
- Pod urządzeniem pozostawiono przestrzeń wymaganą do wentylacji.
- Przewód nie dotyka gorących elementów i nie jest ściśnięty przez szafkę.
- Każde pole grzewcze zostało sprawdzone z odpowiednim naczyniem.
Nie podłączaj płyty przez przedłużacz, rozgałęźnik ani przypadkową przejściówkę. Nie zasłaniaj otworów wentylacyjnych i nie przechowuj pod urządzeniem materiałów łatwopalnych. Jeśli pod płytą znajduje się piekarnik lub szuflada, zachowaj odstępy i wentylację określone w instrukcji.
Najczęstsze błędy podczas montażu
Problemy zwykle wynikają z pominięcia instrukcji konkretnego modelu albo potraktowania płyty jak zwykłego urządzenia podłączanego do gniazdka. Szczególnie niebezpieczne są:
- podłączenie do niewłaściwej liczby faz,
- zastosowanie zbyt małego przekroju przewodu lub niewłaściwego zabezpieczenia,
- użycie przedłużacza albo rozgałęźnika,
- brak przewodu ochronnego lub nieprawidłowe mostkowanie zacisków,
- brak wentylacji pod płytą i prowadzenie przewodu przy źródle ciepła,
- pominięcie potwierdzenia montażu wymaganego przez gwarancję.
Najbezpieczniejszy zakres prac własnych obejmuje pomiar i przygotowanie blatu, o ile pozwala na to jego materiał. Podłączenie do sieci, dobór zabezpieczeń, pomiary oraz wpis w dokumentacji powinien wykonać elektryk z uprawnieniami SEP. Dzięki temu instalacja będzie dopasowana do płyty, a warunki gwarancji pozostaną spełnione.
Prace przy instalacji elektrycznej, w szczególności przy obwodach 230 V i 400 V, powinny być wykonywane przez osobę posiadającą wymagane kwalifikacje. Przed montażem zawsze sprawdź instrukcję obsługi i warunki gwarancji konkretnego modelu.
