Podłączenie termostatu do pieca polega zwykle na wpięciu przewodów sterujących w miejsce fabrycznej zworki na płycie kotła. Przed rozpoczęciem pracy odłącz zasilanie 230 V i sprawdź instrukcję konkretnego modelu. Najważniejsze jest odróżnienie styku bezpotencjałowego od zacisków zasilających, ponieważ podanie napięcia w niewłaściwe miejsce może uszkodzić elektronikę kotła.
Przygotowanie do montażu
Przygotuj instrukcję kotła i termostatu, a także narzędzia potrzebne do bezpiecznego wykonania pracy. Zestaw powinien obejmować:
- śrubokręt dopasowany do zacisków i obudowy kotła;
- miernik napięcia do sprawdzenia, czy zasilanie zostało odłączone;
- instrukcję obsługi kotła z oznaczeniem zacisków termostatu;
- przewód sterujący o parametrach określonych przez producenta urządzenia.
Wyłącz kocioł, odłącz jego wtyczkę lub właściwy obwód w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem. Samo przełączenie kotła w tryb czuwania nie wystarcza. Jeżeli nie masz pewności, które zaciski są sterujące, albo urządzenie pozostaje na gwarancji, zleć montaż osobie z odpowiednimi uprawnieniami.
Jak podłączyć termostat do pieca krok po kroku?
Poniższa procedura ma charakter uniwersalny. Oznaczenia zacisków mogą się różnić, na przykład mogą występować jako RT, Room Thermostat, COM, NO lub NC. Zawsze porównaj je ze schematem konkretnego kotła.
- Odłącz zasilanie kotła i sprawdź miernikiem, czy na dostępnych zaciskach nie występuje napięcie.
- Otwórz obudowę zgodnie z instrukcją urządzenia. Nie demontuj elementów instalacji gazowej ani części, których nie obejmuje procedura podłączenia regulatora.
- Znajdź zaciski termostatu pokojowego na płycie głównej lub listwie przyłączeniowej. Ich nazwa i położenie zależą od producenta.
- Zlokalizuj zworkę, czyli mostek łączący dwa zaciski sterujące. Fabrycznie zamyka ona obwód i pozwala kotłowi pracować bez zewnętrznego termostatu.
- Usuń zworkę przed podłączeniem przewodów. Nie zostawiaj jej równolegle z termostatem, chyba że instrukcja kotła wyraźnie przewiduje inne rozwiązanie.

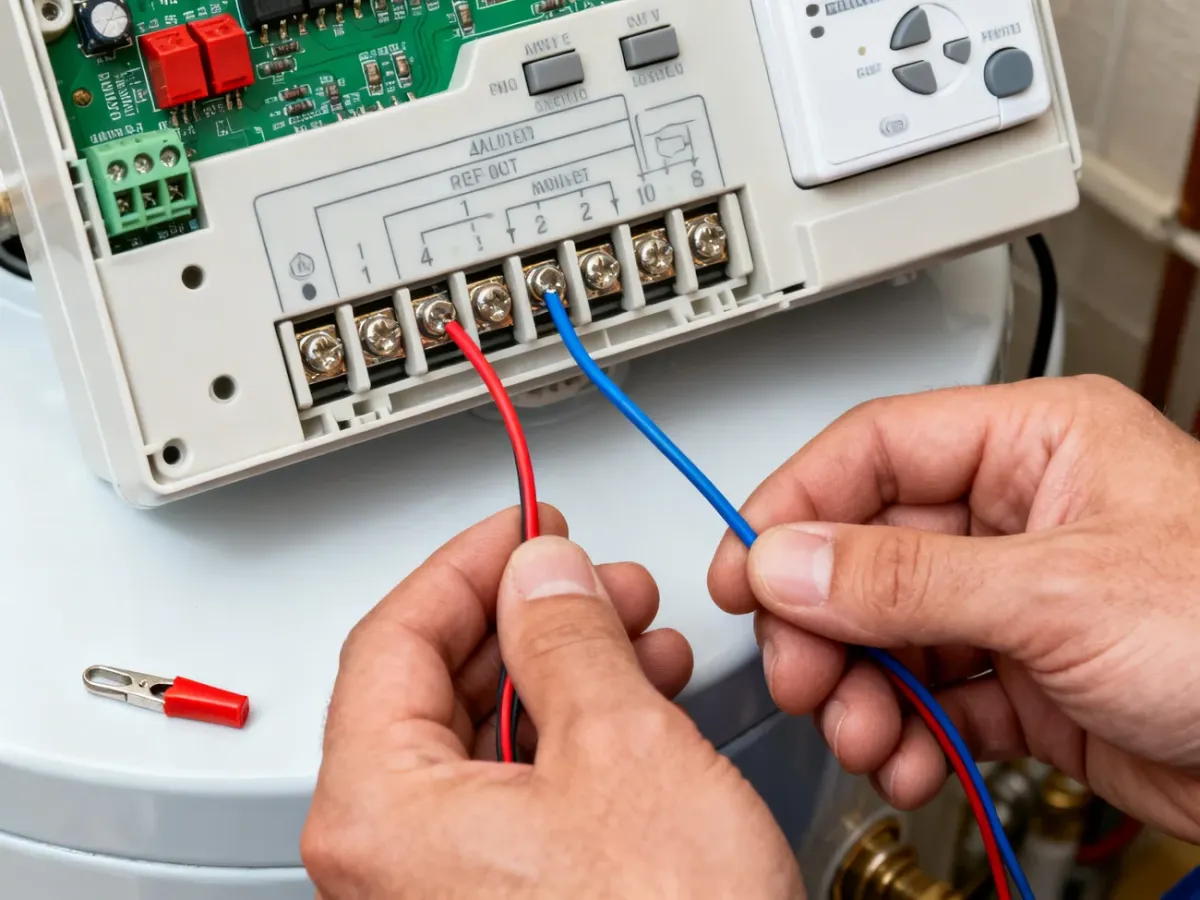

- Podłącz dwa przewody sterujące do zacisków wskazanych dla termostatu. W przypadku styku bezpotencjałowego termostat jedynie otwiera lub zamyka obwód, nie dostarczając napięcia do elektroniki kotła.
- Sprawdź połączenia, delikatnie poruszając przewodami. Zaciski powinny być dokręcone, ale bez nadmiernej siły, która mogłaby uszkodzić gniazdo.
- Zamknij obudowę kotła, zamontuj termostat lub odbiornik w wybranym miejscu i dopiero wtedy przywróć zasilanie.
- Ustaw temperaturę testową wyższą od aktualnej. Kocioł powinien otrzymać sygnał zapotrzebowania na ciepło. Po obniżeniu nastawy powinien przestać grzać, zgodnie z opóźnieniem przewidzianym przez dany model.
Nie podłączaj przewodów sterujących do zacisków 230 V. Styk bezpotencjałowy nie jest wyjściem zasilającym. Pomyłka może doprowadzić do zwarcia i trwałego uszkodzenia płyty głównej kotła.

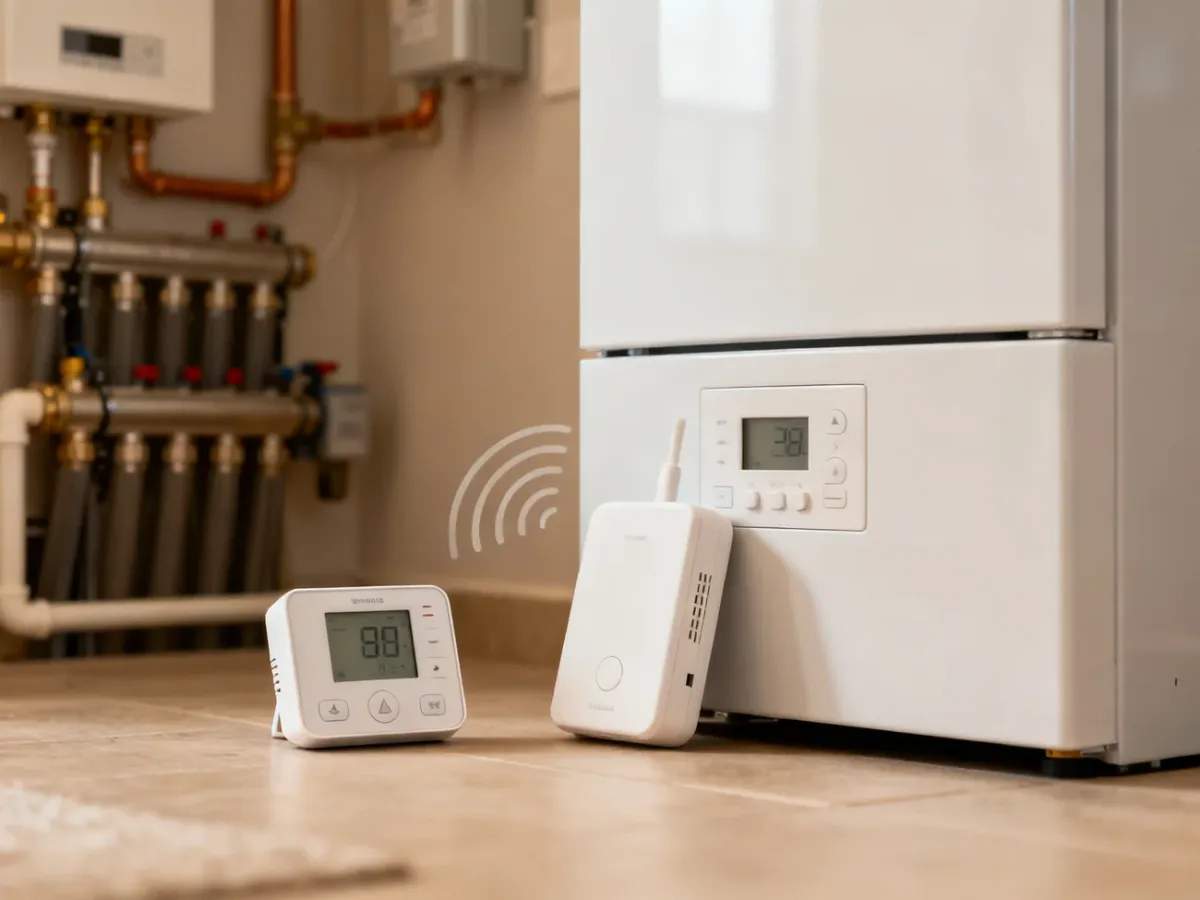

W termostacie przewodowym przewody prowadzą bezpośrednio od regulatora do kotła. W wersji bezprzewodowej do kotła podłącza się odbiornik radiowy, a sam regulator komunikuje się z nim bez kabla. Odbiornik może mieć osobne zaciski sterujące i zasilające, dlatego nie wolno zakładać, że wszystkie znajdujące się w nim terminale służą do tego samego celu.
Gdzie zamontować termostat?

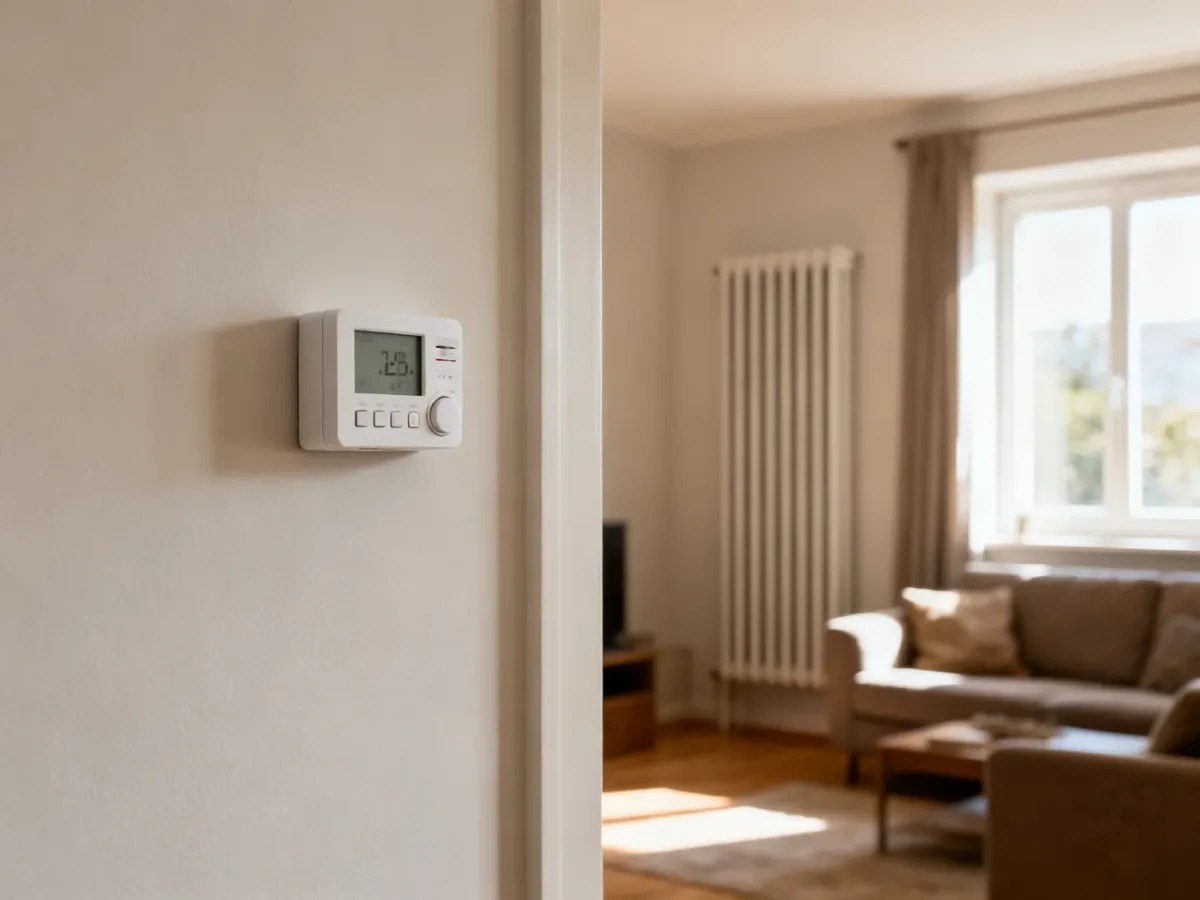

Termoregulator pokojowy mierzy temperaturę w miejscu, w którym został zamontowany, i na tej podstawie steruje pracą kotła. Wybierz ścianę wewnętrzną, mniej więcej 1,5 m nad podłogą, w pomieszczeniu reprezentatywnym dla całego domu.
Przy wyborze miejsca kieruj się następującymi zasadami:
- nie montuj urządzenia przy grzejniku, kominku ani innym źródle ciepła;
- nie umieszczaj go przy oknie, drzwiach wejściowych lub w miejscu narażonym na przeciąg;
- unikaj ścian silnie nasłonecznionych i pomieszczeń bez ogrzewania;
- wybierz miejsce łatwo dostępne, ale niezasłonięte meblami ani zasłoną.
Korytarz lub półpiętro mogą dawać bardziej miarodajny odczyt niż salon, jeśli salon jest intensywnie dogrzewany, ma duże przeszklenia albo znajduje się w nim kominek. Nie jest to jednak reguła dla każdego budynku. Najważniejsze, aby miejsce odzwierciedlało temperaturę strefy, którą kocioł ma ogrzewać.
Termostat przewodowy czy bezprzewodowy?
Wybór zależy przede wszystkim od tego, czy możesz poprowadzić przewód do kotła oraz gdzie chcesz umieścić regulator.
| Cecha | Przewodowy | Bezprzewodowy |
|---|---|---|
| Montaż | Wymaga poprowadzenia przewodu, czasem także kucia ściany. | Nie wymaga prowadzenia kabla między regulatorem a odbiornikiem. |
| Stabilność połączenia | Zapewnia stałe połączenie kablowe. | Zależy od zasięgu i warunków w budynku. |
| Estetyka | Przewód może wymagać ukrycia pod tynkiem. | Regulator można umieścić bez widocznego przewodu. |
| Zasilanie | Niektóre modele korzystają z przewodu, inne wymagają osobnego zasilania. | Regulator często działa na baterie, a odbiornik wymaga zasilania. |
W instalacji bezprzewodowej sprawdź, czy odbiornik został prawidłowo sparowany z regulatorem. Urządzenia korzystające z Zigbee 3.0 mogą wymagać dodatkowej bramki Zigbee, ale nie dotyczy to każdego termostatu radiowego.
Kontrola przed włączeniem zasilania
Przed podaniem napięcia wykonaj ostatnią kontrolę połączeń:
- zworka została usunięta, jeżeli instrukcja kotła wymaga jej demontażu;
- przewody znajdują się w zaciskach sterujących, a nie w zaciskach 230 V;
- zaciski są dokręcone i żaden drut nie wystaje poza obudowę terminala;
- nie ma luźnych żył, uszkodzonej izolacji ani ryzyka zwarcia;
- obudowa kotła i obudowa odbiornika są zamknięte;
- termostat jest kompatybilny z wymaganym przez kocioł stykiem, w szczególności bezpotencjałowym.
Jeśli schemat w instrukcji różni się od opisanego tu układu, zastosuj dokumentację producenta. W razie braku pewności nie podawaj napięcia i skorzystaj z pomocy instalatora. Po poprawnym montażu ustaw temperaturę, obserwuj reakcję kotła i dopiero później skonfiguruj harmonogram lub histerezę zgodnie z możliwościami termostatu.
Prace przy obwodach 230 V wykonuj wyłącznie przy odłączonym zasilaniu. W razie braku kwalifikacji lub pewności co do schematu podłączenia skorzystaj z pomocy uprawnionego elektryka albo serwisanta kotła.
