Taśmę LED najlepiej zamontować w profilu aluminiowym, który odprowadza ciepło, chroni diody i stabilizuje pasek. Trwała instalacja wymaga też odtłuszczenia podłoża, cięcia wyłącznie w oznaczonych miejscach oraz zasilacza dobranego do napięcia i mocy taśmy.
Czego potrzebujesz do montażu taśmy LED?
Przed rozpoczęciem prac zmierz miejsce instalacji i sprawdź oznaczenie napięcia na taśmie. Popularne modele działają przy 12 V, 24 V lub 48 V DC. Do podłączenia do domowej sieci 230 V potrzebny jest zasilacz LED o takim samym napięciu wyjściowym jak taśma.
Profil aluminiowy może być nawierzchniowy, wpuszczany albo kątowy. Jego zadaniem nie jest wyłącznie poprawa wyglądu instalacji. Aluminium odbiera ciepło z podkładu PCB, na którym znajdują się diody. Dzięki temu pasek mniej się nagrzewa, wolniej traci jasność i jest mniej podatny na odklejanie.

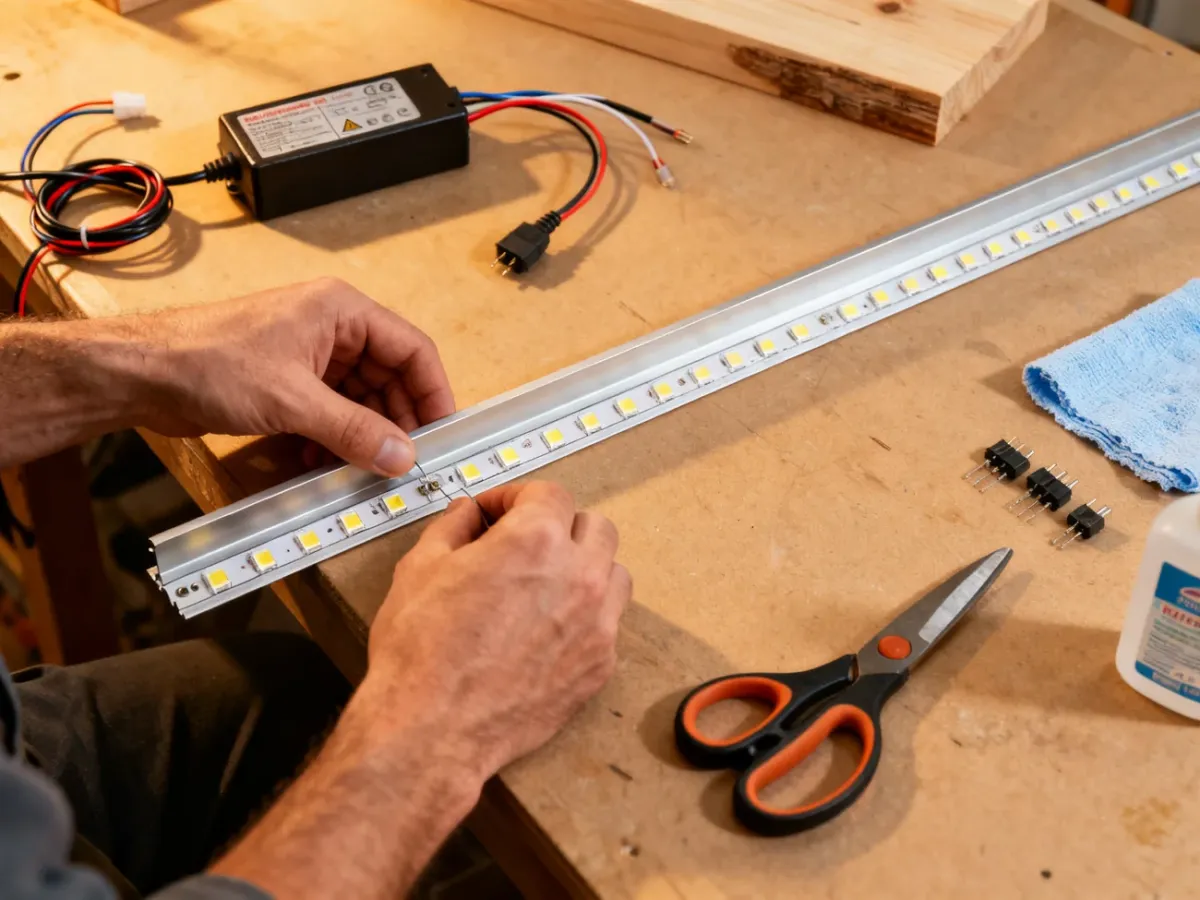

Przygotuj następujące narzędzia i elementy:
- Nożyczki lub ostre cążki do cięcia taśmy w oznaczonych miejscach.
- Profil aluminiowy z dopasowanym kloszem.
- Środek odtłuszczający, suchą ściereczkę i ewentualnie poziomicę.
- Zasilacz LED o właściwym napięciu i mocy.
- Przewody, złączki lub lutownicę do wykonania połączeń.
- Sterownik LED albo ściemniacz, jeśli instalacja ma zmieniać kolor lub jasność.
Powierzchnia profilu musi być sucha, gładka i odtłuszczona. Kurz, tłuszcz oraz resztki środków czyszczących osłabiają klej. Nie przyklejaj mocnej taśmy bezpośrednio do zakurzonej ściany, surowego tynku ani podłoża, które nie odprowadza ciepła.
Taśmy LED 12 V, 24 V i 48 V nie wolno podłączać bezpośrednio do sieci 230 V. Zasilacz musi znaleźć się między instalacją sieciową a paskiem, a część prac przy napięciu 230 V powinien wykonać elektryk.
Jak zamontować taśmę LED krok po kroku?
- Wyznacz miejsce montażu – dopasuj długość profilu do powierzchni i zaplanuj położenie zasilacza. Sprawdź, czy po zamknięciu profilu klosz nie będzie kolidował z sąsiednimi elementami.
- Oczyść i odtłuść profil – usuń kurz, pył i tłuste ślady, a następnie poczekaj, aż powierzchnia całkowicie wyschnie. Nie dotykaj później przygotowanego miejsca palcami.
- Przytnij taśmę – odmierz potrzebny odcinek i tnij wyłącznie po oznaczonej linii z symbolem nożyczek. W tych punktach znajdują się pola miedziane służące do lutowania lub podłączenia złączki.
- Sprawdź taśmę przed przyklejeniem – krótki test pozwala wykryć uszkodzony odcinek oraz potwierdzić prawidłową polaryzację. Przy taśmie jednokolorowej zwróć uwagę na oznaczenia „+” i „–”, a przy RGB lub RGBW także na oznaczenia kanałów.

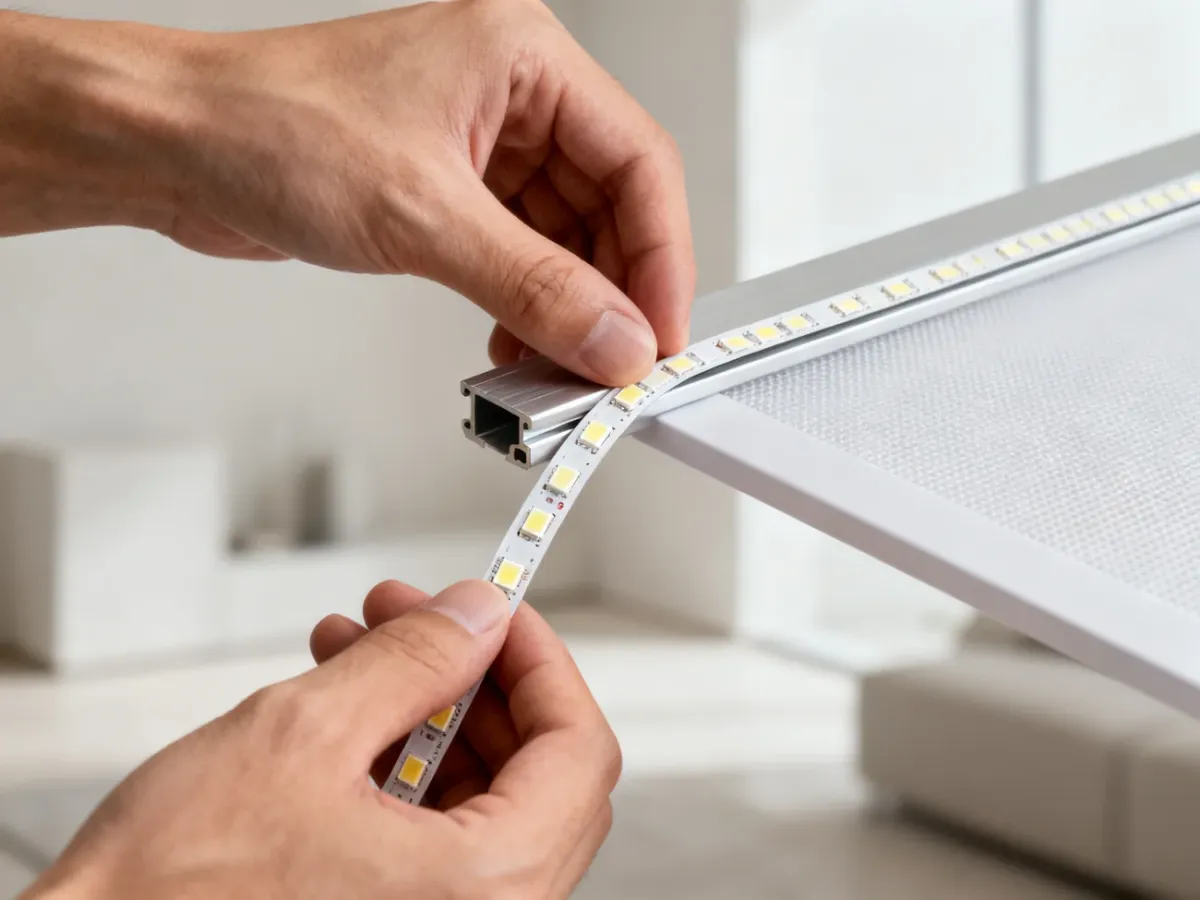

- Wklej pasek do profilu – zacznij od jednego końca, stopniowo odklejaj warstwę ochronną i dociskaj taśmę do dna profilu. Nie rozciągaj jej i nie zgniataj. Profil pełni funkcję radiatora, dlatego taśma powinna przylegać do niego całą powierzchnią.
- Wykonaj połączenia – przewód dodatni podłącz do „+”, a ujemny do „–”. Zasilacz łączy się z taśmą bezpośrednio albo przez sterownik. W przypadku RGB i RGBW sterownik musi być przeznaczony do danego typu paska.
- Zamontuj profil i klosz – przytwierdź profil zgodnie z jego konstrukcją, a następnie wciśnij lub wsuń klosz. Przezroczysta osłona chroni diody przed kurzem, natomiast wersja mleczna dodatkowo rozprasza światło.

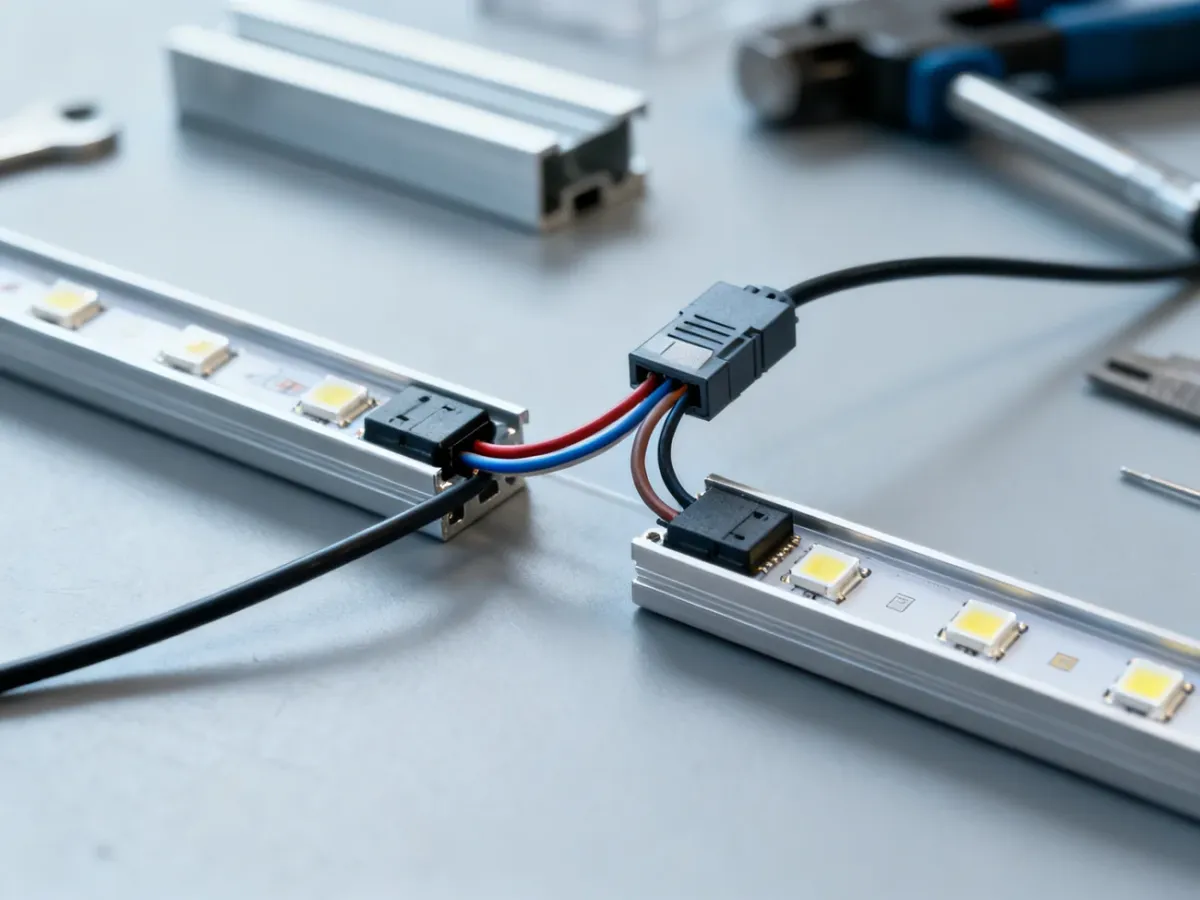

Jeśli łączysz dwa odcinki, możesz użyć złączek albo lutowania. Przy długich fragmentach nie prowadź całego obciążenia przez jeden koniec taśmy. Zasilanie można doprowadzić z dwóch stron lub podłączyć w kilku punktach, zgodnie ze schematem instalacji. Takie rozwiązanie ogranicza nierównomierne świecenie i przeciążenie ścieżek.
Jak dobrać długość odcinka i zasilacz?
Dłuższa taśma powoduje spadek napięcia na ścieżkach przewodzących. Objawia się to słabszym świeceniem dalszej części paska, zmianą barwy albo nierówną jasnością. Podane poniżej długości są typowymi wartościami orientacyjnymi dla odcinka zasilanego z jednego punktu. Rzeczywiste ograniczenie zależy od konstrukcji, mocy i zaleceń producenta.
| Napięcie taśmy | Maksymalna długość odcinka | Uwagi |
|---|---|---|
| 12 V | do 5 m | Przy dłuższych odcinkach rozważ zasilanie z dwóch stron lub dodatkowy punkt zasilania. |
| 24 V | do 10 m | Wyższe napięcie zwykle ogranicza spadki napięcia w porównaniu z taśmą 12 V. |
| 48 V | do 25 m | Rozwiązanie stosowane przy bardziej rozbudowanych instalacjach, zgodnie ze specyfikacją taśmy. |
Aby obliczyć minimalną moc zasilacza, pomnóż moc jednego metra przez długość całego odcinka. Do wyniku dodaj co najmniej 5–10% zapasu. Przykładowo, taśma o mocy 10 W na metr i długości 4 m wymaga 40 W, więc zasilacz powinien mieć moc wyższą niż ta wartość. Nie przekraczaj też maksymalnego obciążenia sterownika.

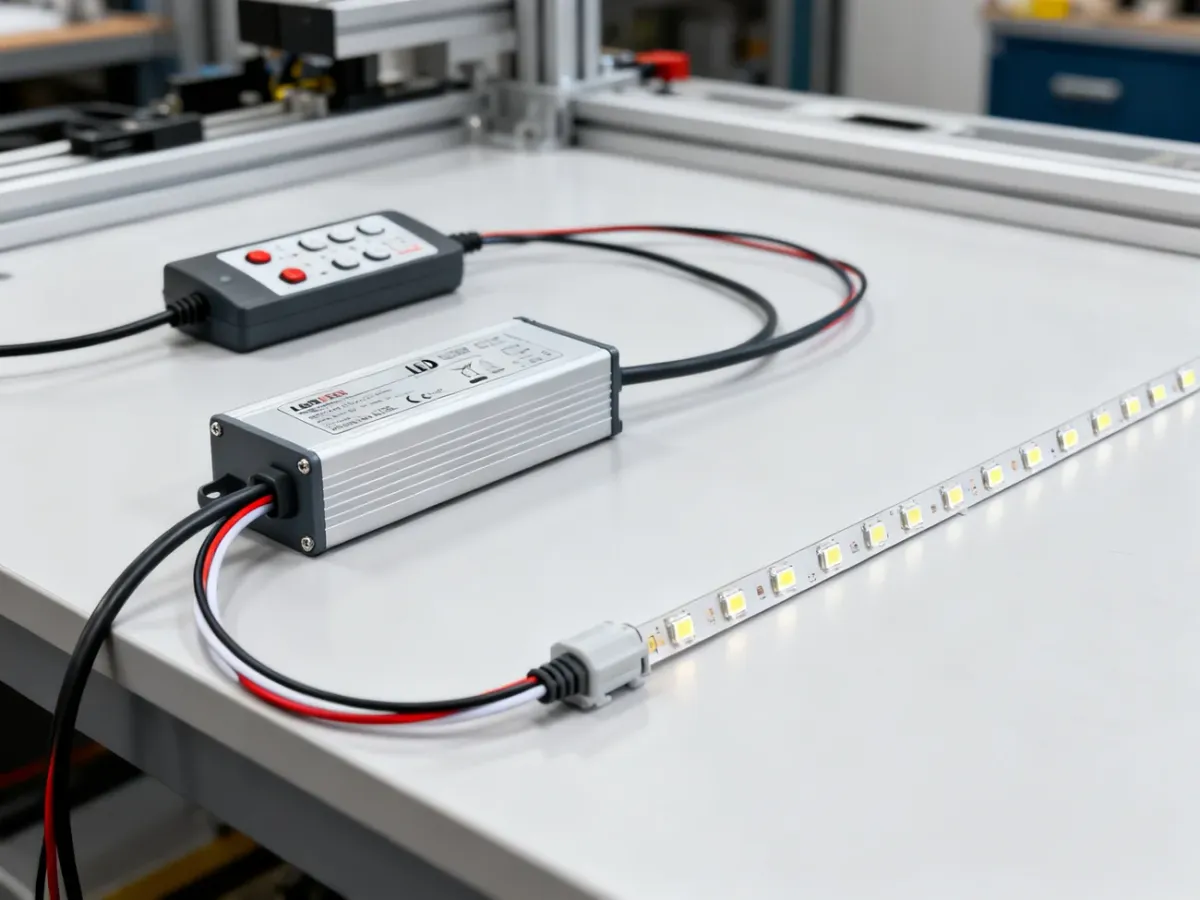

Schemat jednokolorowej instalacji wygląda zwykle tak: zasilacz LED zasila taśmę bezpośrednio albo przez ściemniacz. W układzie RGB lub RGBW sterownik znajduje się między zasilaczem a taśmą i musi obsługiwać właściwe napięcie, liczbę kanałów oraz prąd.
Na jakie błędy uważać?
Najczęstsze problemy wynikają z pominięcia przygotowania podłoża albo niedopasowania elementów elektrycznych. Przed uruchomieniem instalacji sprawdź szczególnie te sytuacje:
- Przyklejenie taśmy do zakurzonej, tłustej lub wilgotnej powierzchni, co może doprowadzić do odklejania.
- Montaż mocnej taśmy bez profilu aluminiowego, przez co ciepło pozostaje w podkładzie i skraca trwałość diod.
- Zastosowanie zasilacza o zbyt małej mocy albo bez wymaganego zapasu.
- Odwrócenie polaryzacji „+” i „–”, które może uszkodzić pasek lub uniemożliwić jego działanie.
- Cięcie poza oznaczonym punktem, co przerywa obwód i utrudnia późniejsze podłączenie.
- Zasilanie długiego odcinka tylko z jednego końca, powodujące spadek napięcia i nierówną jasność.
W instalacjach zewnętrznych lub w pomieszczeniach o podwyższonej wilgotności dobierz taśmę i profil do warunków pracy, zwracając uwagę na klasę szczelności. Instalacje o dużej mocy, rozbudowane sterowanie oraz połączenia po stronie 230 V najlepiej powierzyć osobie z odpowiednimi kwalifikacjami.
