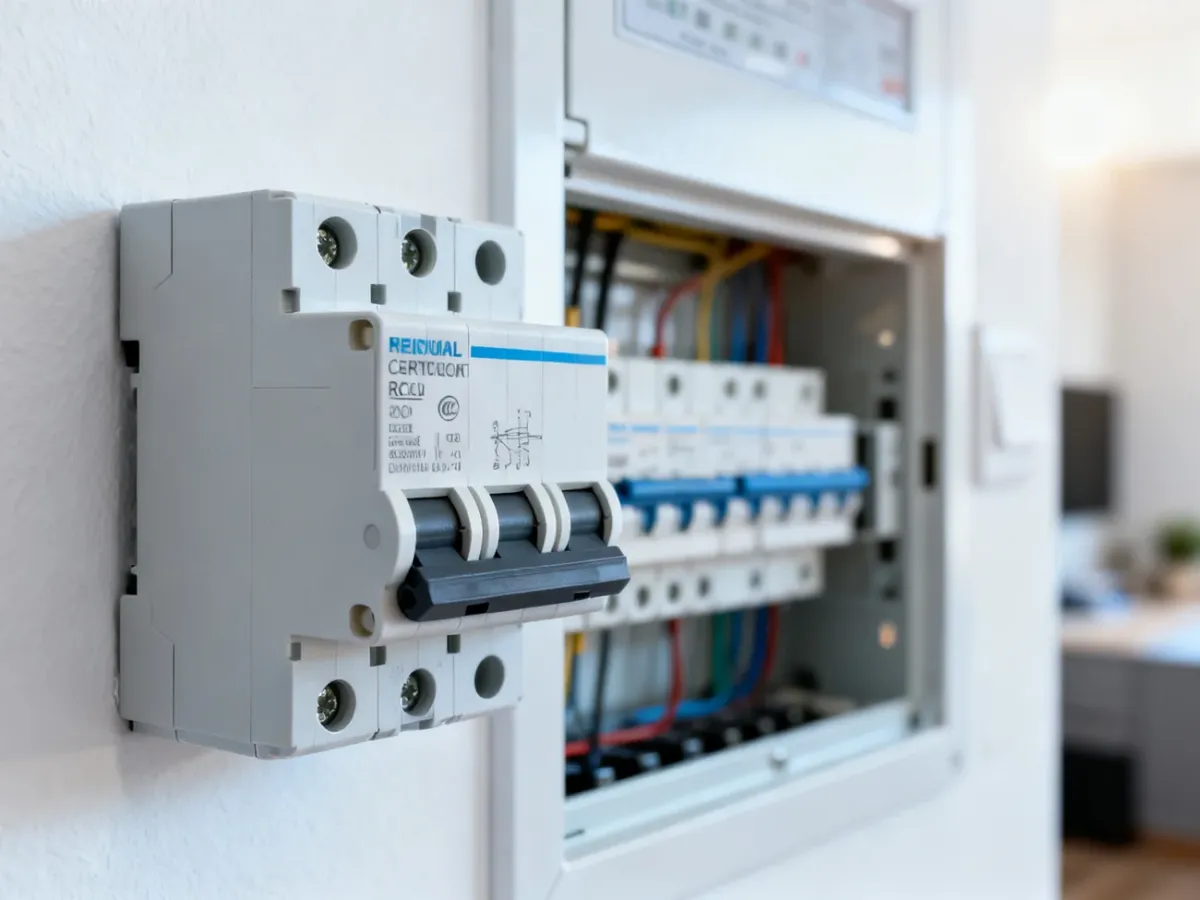

Jaka różnicówka do domu będzie najlepsza? Poradnik wyboru

Najczęściej do domu wybiera się wyłącznik różnicowoprądowy typu A o prądzie różnicowym 30 mA. Nie powinien jednak pracować jako jedyne zabezpieczenie. O bezpieczeństwie instalacji decydują także prawidłowe przewody ochronne, uziemienie, wyłączniki nadprądowe, połączenia wyrównawcze oraz poprawnie wykonane pomiary. Dla komfortu lepiej zastosować kilka RCD lub wyłączniki RCBO niż jeden aparat na cały dom.

Różnicówka nie zastępuje pozostałych zabezpieczeń

Wyłącznik różnicowoprądowy wykrywa część prądu, która zamiast wrócić przewodem neutralnym, płynie inną drogą – na przykład przez uszkodzoną izolację, obudowę urządzenia albo ciało człowieka. Po przekroczeniu określonego prądu różnicowego odłącza zasilanie.

Jest to ochrona uzupełniająca, a nie podstawowa. Podstawową ochronę zapewnia samoczynne wyłączenie zasilania, czyli SWZ, uzyskane dzięki właściwemu doborowi przewodów, uziemienia i zabezpieczeń nadprądowych. RCD nie naprawi wadliwej instalacji i nie zastąpi prawidłowego przewodu ochronnego.

W nowych lub przebudowywanych instalacjach trzeba uwzględnić wymagania rozporządzenia dotyczącego warunków technicznych budynków oraz zasady opisane w dokumentacji projektowej. Norma N-SEP-E-002 może służyć jako punkt odniesienia przy planowaniu instalacji mieszkaniowej, ale dobór aparatów i układu połączeń należy do projektanta lub elektryka z odpowiednimi uprawnieniami.

Jakie parametry wybrać?

Przy wyborze RCD znaczenie mają przede wszystkim typ wyzwalania, prąd różnicowy, liczba biegunów i prąd znamionowy. Ten ostatni musi być skoordynowany z zabezpieczeniami obwodu, dlatego nie należy dobierać urządzenia wyłącznie na podstawie ceny lub wyglądu.

Typ A jest dziś rozsądniejszym standardem niż typ AC, ponieważ w domu pracują zasilacze impulsowe, pralki, zmywarki, płyty indukcyjne, sterowniki i inne urządzenia elektroniczne. Typ AC może być tańszy, ale nie zapewnia tak szerokiego zakresu wykrywania prądów różnicowych.

Wartość 30 mA nie oznacza maksymalnego obciążenia aparatu. To prąd różnicowy, przy którym urządzenie powinno zadziałać w warunkach określonych przez jego parametry. Osobno podaje się prąd znamionowy, na przykład 25 A, 40 A lub 63 A. Jego dobór zależy od układu instalacji i współpracy z zabezpieczeniami nadprądowymi.

Ile różnicówek zastosować w domu?

Jedna różnicówka 4P na całą instalację może spełniać minimalne założenia konkretnego projektu, ale jest rozwiązaniem mało wygodnym. Gdy upływ pojawi się w jednym gnieździe, zadziała wspólny RCD i odłączy również sprawne obwody. W efekcie może zgasnąć oświetlenie, przestać działać lodówka i zostać odłączone wszystkie gniazda.

Podział obwodów zwiększa selektywność, czyli ogranicza zakres wyłączenia do części instalacji. Nie oznacza to automatycznie, że każdy obwód musi mieć osobny klasyczny RCD. Można połączyć kilka obwodów pod jednym aparatem albo zastosować RCBO, czyli wyłącznik różnicowo-nadprądowy łączący obie funkcje w jednym urządzeniu.

Rozsądny podział warto omówić z projektantem. W domu lub mieszkaniu zwykle rozważa się oddzielne grupy dla:

• Odbiorników trójfazowych – takich jak płyta indukcyjna, jeśli wymaga tego sposób zasilania.
• Łazienki – szczególnie obwodów gniazd i urządzeń używanych w pobliżu wody.
• Kuchni – gdzie pracują zmywarka, piekarnik, lodówka i urządzenia podłączane do gniazd roboczych.
• Gniazd ogólnych – z podziałem na różne części domu, aby awaria w jednym pomieszczeniu nie odłączała wszystkich pozostałych.
• Oświetlenia – tak, aby zadziałanie RCD w obwodzie gniazd nie pogrążyło całego domu w ciemności.

Podział trzeba wykonać tak, aby przewody neutralne poszczególnych obwodów nie zostały połączone za różnymi RCD. Błędne połączenie może powodować przypadkowe zadziałania albo uniemożliwić prawidłową pracę zabezpieczenia. Z tego powodu ingerencja w rozdzielnicę nie jest zadaniem do samodzielnego wykonania.

RCBO może ograniczyć liczbę modułów zajmowanych w rozdzielnicy, zwłaszcza gdy jeden aparat zabezpiecza jeden obwód. Zwykle zwiększa jednak koszt pojedynczego obwodu. Alternatywą jest większa rozdzielnica z kilkoma wspólnymi RCD. Wybór zależy od miejsca, budżetu, liczby obwodów i oczekiwanego poziomu ciągłości zasilania.

O co zapytać elektryka?

Przed rozpoczęciem prac dobrze uzgodnić nie tylko markę aparatu, ale cały układ zabezpieczeń. Poniższa lista pomaga sprawdzić, czy wykonawca nie upraszcza projektu kosztem wygody użytkowania:

• Czy w projekcie przewidziano RCD typu A zamiast typu AC?
• Jakie obwody zostaną objęte poszczególnymi różnicówkami?
• Co pozostanie zasilane po zadziałaniu RCD w obwodzie gniazd lub kuchni?
• Czy obwody oświetlenia są rozdzielone tak, aby awaria nie wyłączyła światła w całym domu?
• Czy dla wybranych obwodów lepiej zastosować RCBO?
• Czy liczba biegunów i prąd znamionowy aparatów odpowiadają układowi instalacji?
• Czy po zakończeniu montażu zostaną wykonane pomiary ochronne i otrzymasz ich wyniki?
• Czy projekt uwzględnia wymagania rozporządzenia oraz zalecenia N-SEP-E-002?

Co zrobić przy nowej instalacji i modernizacji?

Przy budowie domu elektryk powinien dobrać RCD jako część całego projektu rozdzielnicy. Trzeba uwzględnić układ sieci, sposób rozdziału przewodu ochronno-neutralnego, uziemienie, obciążenia, ochronę przeciwprzepięciową oraz planowany podział obwodów.

Przy modernizacji starej instalacji najpierw trzeba ocenić jej stan. Szczególnej ostrożności wymagają instalacje w układzie TN-C, w których funkcje przewodu neutralnego i ochronnego pełni wspólny przewód PEN. Nie wolno samodzielnie dołączać RCD do przypadkowo przygotowanego układu ani tworzyć połączeń ochronnych bez sprawdzenia całej instalacji. Najpierw potrzebna jest ocena wykonawcy i pomiary.

Po montażu należy sprawdzić działanie ochrony pomiarami, a przycisk „T” traktować jako kontrolę funkcjonalną samego aparatu. Producenci zazwyczaj zalecają regularne testowanie, często raz w miesiącu, zgodnie z instrukcją konkretnego urządzenia. Jeśli RCD nie zadziała po naciśnięciu przycisku testowego, instalację powinien sprawdzić elektryk.

Najlepsza różnicówka nie naprawi źle zaprojektowanej instalacji. O jakości rozwiązania decyduje połączenie właściwego typu RCD, podziału obwodów, ochrony nadprądowej, uziemienia i pomiarów.

Jeżeli budujesz dom, wybierz z elektrykiem układ kilku RCD lub RCBO, zamiast bezrefleksyjnie kopiować rozwiązanie z jedną różnicówką na cały budynek. Przy wymianie instalacji zacznij od oceny istniejącego układu i projektu. W obu przypadkach poproś o protokół pomiarów po zakończeniu prac – dopiero wtedy można ocenić, czy zastosowane zabezpieczenia działają w instalacji, a nie tylko na schemacie.
