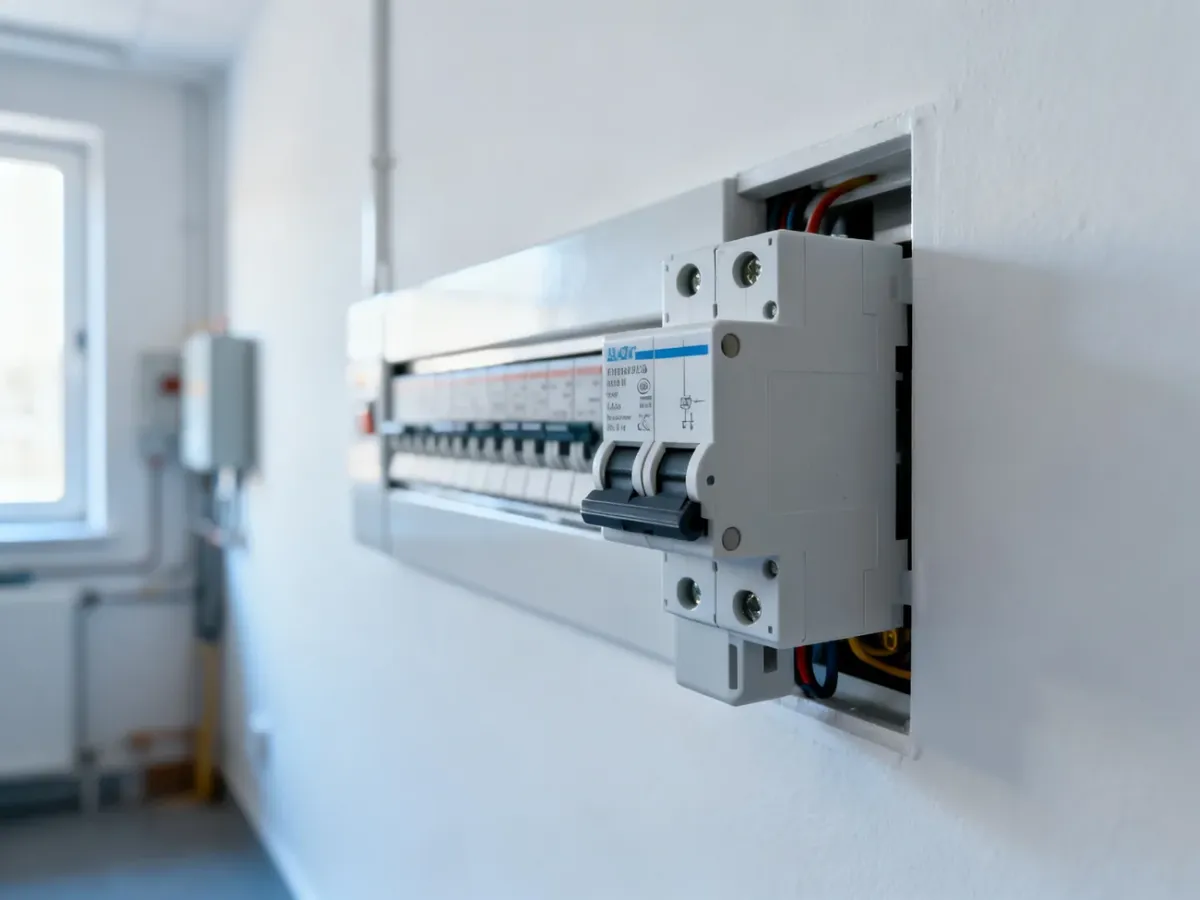

Jaki wyłącznik różnicowoprądowy do domu wybrać?

Do domu najczęściej wybiera się wyłącznik różnicowoprądowy typu A o prądzie zadziałania 30 mA. Przy pompie ciepła, falownikach, instalacji fotowoltaicznej lub ładowarce samochodu elektrycznego potrzebny może być typ F albo B. Dobór zależy też od układu sieci, obciążenia obwodu i miejsca w rozdzielnicy, dlatego końcową decyzję oraz montaż powinien wykonać wykwalifikowany elektryk.

RCCB czy RCBO – co wybrać?

Wyłącznik różnicowoprądowy wykrywa różnicę między prądem wypływającym z obwodu a prądem do niego wracającym. Taki ubytek może oznaczać uszkodzenie izolacji, przepływ przez obudowę urządzenia albo zagrożenie porażeniem. RCD nie zastępuje jednak zabezpieczenia przed przeciążeniem i zwarciem.

Pierwsza decyzja dotyczy tego, czy zastosować osobny wyłącznik różnicowoprądowy RCCB, czy urządzenie zespolone RCBO:

• RCCB – chroni przed prądem różnicowym, ale wymaga współpracy z osobnym wyłącznikiem nadprądowym.
• RCBO – łączy funkcję RCD i wyłącznika nadprądowego w jednym aparacie.
• RCCB – zwykle upraszcza wymianę pojedynczego elementu i może być korzystniejszy przy większej liczbie obwodów.
• RCBO – ogranicza liczbę połączeń i pozwala indywidualnie zabezpieczyć każdy obwód, ale kosztuje więcej.

RCBO ma sens szczególnie wtedy, gdy rozdzielnica ma mało wolnego miejsca albo zależy Ci na tym, aby awaria jednego obwodu nie wyłączała kilku pozostałych. W typowym układzie z RCCB jeden aparat może zabezpieczać kilka obwodów. Jest to rozwiązanie dopuszczalne tylko przy prawidłowym rozdzieleniu przewodów neutralnych i właściwym projekcie instalacji. Zbyt duża liczba obwodów pod jednym RCD zwiększa ryzyko niepożądanych wyłączeń.

Jaki typ RCD wybrać do urządzeń domowych?

Oznaczenie AC, A, F lub B informuje, na jaki kształt prądu różnicowego reaguje aparat. Współczesne urządzenia z elektroniką, zasilaczami impulsowymi i falownikami mogą powodować prądy, których prosty typ AC nie wykryje prawidłowo. Dlatego w nowych instalacjach domowych punktem wyjścia jest zwykle typ A.

Dlaczego typ AC nie jest uniwersalny?

Typ AC może poprawnie reagować na prosty sinusoidalny prąd upływowy, ale nie jest przeznaczony do wszystkich obciążeń występujących w nowym domu. Elektronika sterująca i układy prostownicze zmieniają kształt prądu różnicowego. W takiej sytuacji zastosowanie typu A, F lub B wynika z konstrukcji konkretnego odbiornika, a nie z samej mocy urządzenia.

Nie należy automatycznie zakładać, że każda pompa ciepła wymaga typu B. Producent urządzenia powinien wskazać wymagany rodzaj zabezpieczenia. Czasem urządzenie ma własne rozwiązania wykrywania prądu stałego, a instalacja wymaga innego typu RCD. Tak samo w przypadku ładowarki samochodu elektrycznego trzeba sprawdzić jej dokumentację i sposób ochrony przewidziany przez producenta.

Jaki typ do pompy ciepła, fotowoltaiki i ładowarki EV?

Do zwykłych obwodów gniazd i oświetlenia z typową elektroniką najczęściej stosuje się typ A. Pompa ciepła z falownikiem może wymagać typu F, natomiast niektóre urządzenia z przekształtnikami, instalacje fotowoltaiczne i ładowarki EV mogą wymagać typu B. W przypadku tych odbiorników nie wystarczy kierować się nazwą urządzenia. Trzeba sprawdzić kartę katalogową oraz schemat producenta.

Najważniejsze parametry techniczne

Czułość, czyli prąd zadziałania

Wartość 30 mA oznacza znamionowy prąd różnicowy zadziałania, a nie maksymalny prąd obciążenia urządzenia. RCD o czułości 30 mA ma zareagować, gdy wykryty prąd różnicowy osiągnie określoną wartość. Taki poziom jest standardem ochrony uzupełniającej ludzi w wielu obwodach domowych, między innymi obwodach gniazd oraz w pomieszczeniach z wanną lub prysznicem, zgodnie z wymaganiami serii PN-HD 60364.

Wyższe wartości, na przykład 100 mA lub 300 mA, mogą być dobierane do innych funkcji ochronnych, w tym ochrony przeciwpożarowej albo jako element selektywnego układu zabezpieczeń. Nie zastępują one automatycznie ochrony uzupełniającej 30 mA.

Prąd znamionowy i liczba biegunów

Prąd znamionowy In, na przykład 25 A, 40 A lub 63 A, określa obciążenie, które aparat może przenosić w warunkach określonych przez producenta. Nie dobiera się go wyłącznie na podstawie wartości wyłączników nadprądowych. Elektryk powinien uwzględnić przekrój przewodów, spodziewane obciążenie, sposób ułożenia instalacji oraz zabezpieczenie poprzedzające.

W obwodzie jednofazowym spotyka się aparaty 1P+N, które rozłączają przewód fazowy i neutralny. W instalacji trójfazowej z przewodem neutralnym stosuje się zwykle aparat 3P+N, przez który przechodzą trzy fazy i przewód N. Przewód ochronny PE nie przechodzi przez RCD. Wszystkie przewody czynne danego obwodu muszą jednak przechodzić przez ten sam aparat.

Jak krok po kroku dobrać wyłącznik do domu?

Przed zakupem nie wystarczy sprawdzić ceny ani liczby modułów. Dobór powinien przebiegać w następującej kolejności:

1. Ustal układ sieci, przede wszystkim czy instalacja pracuje jako TN-S lub TN-C-S, a nie jako stary TN-C.
2. Spisz odbiorniki w danym obwodzie i zaznacz urządzenia z falownikiem, przekształtnikiem, zasilaczem impulsowym, instalacją PV lub funkcją ładowania EV.
3. Dobierz typ RCD zgodnie z dokumentacją urządzeń, zwykle A dla standardowych obwodów, a F lub B tam, gdzie wymagają tego odbiorniki.
4. Wybierz RCCB albo RCBO, uwzględniając miejsce w rozdzielnicy, sposób podziału obwodów i koszt całego rozwiązania.
5. Sprawdź prąd zadziałania, prąd znamionowy, liczbę biegunów, zdolność zwarciową i zgodność aparatu z pozostałymi zabezpieczeniami.

Przed rozmową z elektrykiem przygotuj podstawowe informacje o rozdzielnicy:

• Zdjęcie rozdzielnicy z widocznymi oznaczeniami aparatów.
• Informację, czy dom ma instalację fotowoltaiczną, pompę ciepła, klimatyzację lub ładowarkę EV.
• Liczbę faz oraz dane z umowy lub warunków przyłączenia, jeśli są dostępne.
• Informację o objawach takich jak samoczynne wyłączanie, przegrzewanie albo ślady nadpaleń.

Typy F i B bywają mniej dostępne w zwykłej sprzedaży detalicznej niż typ A. Nie oznacza to, że można zastąpić je tańszym aparatem AC lub A bez sprawdzenia dokumentacji. W razie potrzeby właściwy model zamawia się u dystrybutora na podstawie parametrów konkretnego urządzenia.

Stara instalacja TN-C – ważne ostrzeżenie

Nie montuje się RCD w układzie TN-C bez wcześniejszej modernizacji instalacji. W takim układzie funkcję przewodu ochronnego i neutralnego pełni wspólny przewód PEN. RCD wymaga prawidłowego rozdzielenia przewodu ochronnego PE i neutralnego N, wykonanego w miejscu oraz sposób określony dla danej instalacji.

Próba wstawienia różnicówki do starej instalacji dwuprzewodowej może sprawić, że aparat nie zareaguje przy rzeczywistym zagrożeniu albo będzie wyłączał zasilanie bez przyczyny. Szczególnie niebezpieczne są połączenia N i PE za RCD oraz mieszanie przewodów neutralnych należących do różnych aparatów.

Ocena układu sieci, rozdział przewodu PEN, pomiary ochronne i podłączenie aparatu należą do elektryka z odpowiednimi kwalifikacjami. Nie wykonuj tych prac samodzielnie, nawet jeśli wymiana wygląda na prostą. Po montażu należy sprawdzić działanie przyciskiem TEST, a poprawność ochrony potwierdzić pomiarami instalacji.

Najczęstszy wybór do nowego domu to RCCB lub RCBO typu A, 30 mA, dobrany do obciążenia i liczby faz. Przy pompie ciepła, falowniku, fotowoltaice albo ładowarce EV ostateczny typ określa dokumentacja urządzenia. W starej instalacji TN-C najpierw potrzebna jest modernizacja, a dopiero potem dobór RCD.

Artykuł ma charakter informacyjny. Dobór, montaż i sprawdzenie wyłącznika różnicowoprądowego powinien wykonać wykwalifikowany elektryk zgodnie z dokumentacją instalacji, wymaganiami producentów oraz aktualnymi przepisami i normami.
