Ogrzewanie podłogowe – ile cm wylewki zastosować?

Przy ogrzewaniu podłogowym przyjmuje się zwykle 3,5–4 cm wylewki anhydrytowej albo 4,5–5 cm wylewki cementowej nad rurami. Po doliczeniu rur całkowita grubość jastrychu najczęściej wynosi około 5–6 cm dla anhydrytu i 6–8 cm dla cementu. Te wartości dotyczą warstwy od wierzchu rur, a nie całej konstrukcji podłogi. Ostateczne parametry powinny wynikać z projektu oraz karty technicznej konkretnego materiału.

Ile cm wylewki nad rurami ogrzewania podłogowego?

Najważniejsze jest rozróżnienie dwóch wymiarów. Grubość nad rurami mierzy się od ich górnej krawędzi do powierzchni jastrychu. Całkowita grubość wylewki obejmuje także średnicę przewodu. Dla popularnej rury PEX o średnicy 16 mm różnica wynosi około 1,6 cm.

Wylewka anhydrytowa może być cieńsza, ponieważ płynna mieszanka dokładnie otula przewody i dobrze przewodzi ciepło. Jastrych cementowy wymaga większej otuliny, aby zapewnić odpowiednią nośność i ograniczyć ryzyko pękania. Nie należy jednak zmniejszać podanych wartości bez wyraźnych zaleceń producenta systemu.

Dlaczego grubość wylewki ma znaczenie?

Jastrych chroni rury przed obciążeniami mechanicznymi i rozprowadza ciepło na powierzchni podłogi. Zbyt cienka warstwa może pękać, nierównomiernie oddawać temperaturę, a w skrajnym przypadku doprowadzić do uszkodzenia przewodów.

Zbyt gruba wylewka nie zwiększa automatycznie trwałości podłogi. Większa masa oznacza większą bezwładność cieplną, czyli wolniejsze nagrzewanie i dłuższe stygnięcie. System trudniej wtedy sterować, szczególnie gdy temperatura w pomieszczeniu powinna szybko reagować na nasłonecznienie albo zmianę ustawień.

Cieńszy jastrych szybciej przekazuje ciepło, natomiast grubszy może dłużej je akumulować. W praktyce nie chodzi więc o zastosowanie najmniejszej możliwej wartości, lecz o utrzymanie grubości przewidzianej dla danego spoiwa, obciążeń i układu warstw.

Jakie warstwy tworzą wysokość podłogi?

Wysokość całej podłogi jest większa niż sama wylewka. Przy planowaniu poziomu posadzki trzeba zsumować wszystkie warstwy, a także uwzględnić przejścia instalacyjne, progi i wysokość drzwi. Typowa kolejność od dołu wygląda następująco:

1. Izolacja termiczna ze styropianu podłogowego, której grubość zależy od rodzaju podłoża i projektu.

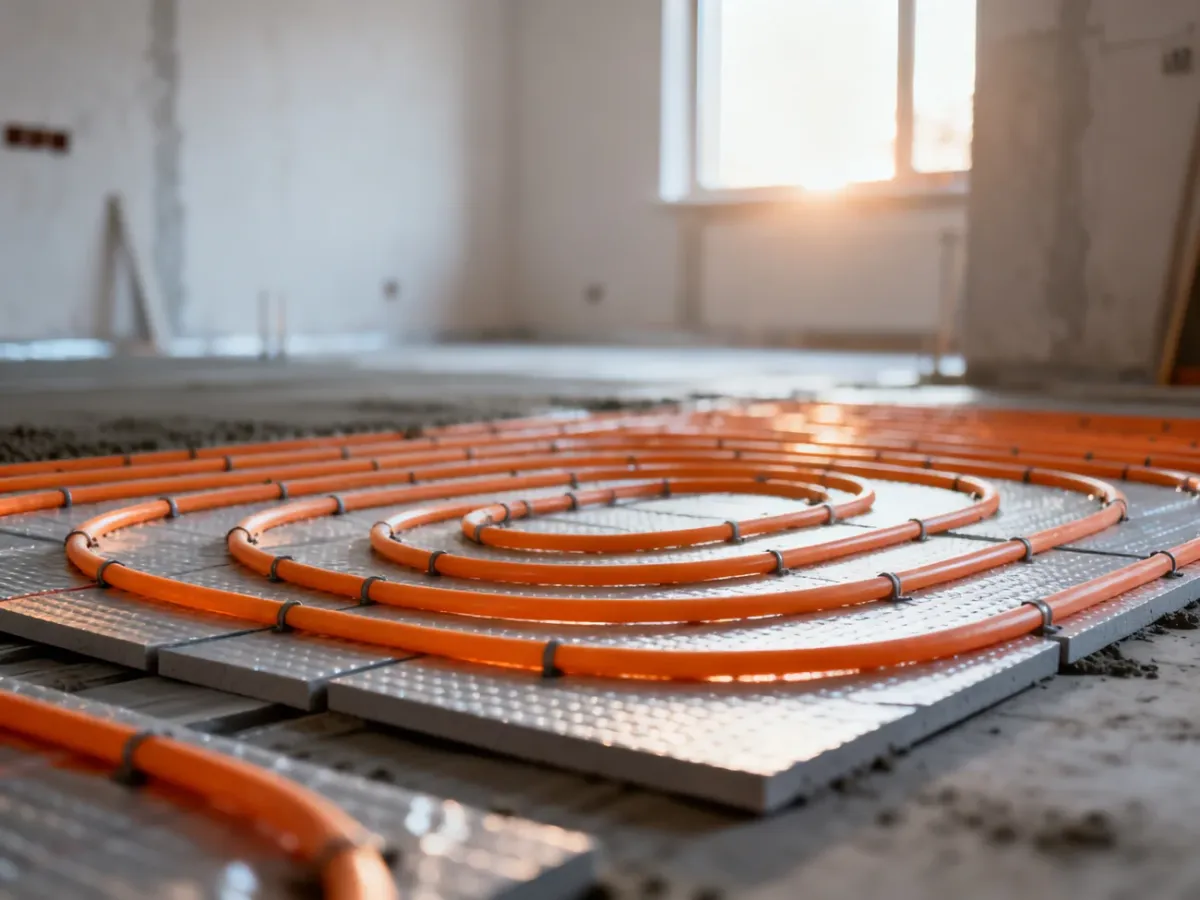

2. Rury grzewcze, najczęściej o średnicy 16 lub 20 mm, ułożone na warstwie systemowej.
3. Jastrych cementowy albo anhydrytowy, którego grubość liczy się także nad rurami.
4. Warstwa wykończeniowa, na przykład płytki, panele, deska warstwowa lub cienki mikrocement.

W podłodze na gruncie izolacja może mieć większą grubość niż na stropie, ponieważ ogranicza straty ciepła do podłoża. Na piętrze trzeba z kolei uwzględnić izolację akustyczną i nośność stropu. Jeżeli wysokość zabudowy jest ograniczona, można rozważyć system suchy albo ogrzewanie podłogowe frezowane. W systemie suchym rury umieszcza się w płytach systemowych, bez klasycznej mokrej wylewki. Przy frezowaniu przewody trafiają w rowki wykonane w istniejącej posadzce, ale rozwiązanie wymaga sprawdzenia jej grubości i stanu technicznego.

Co wpływa na dobór grubości?

Wartość z tabeli jest punktem wyjścia. Projektant lub wykonawca powinien uwzględnić kilka warunków, które mogą zmienić układ warstw:

• Rodzaj pomieszczenia – garaż, warsztat i pomieszczenia z dużymi obciążeniami mogą wymagać mocniejszego układu niż zwykły pokój.
• Rodzaj wykończenia – płytki i gres dobrze przewodzą ciepło, a drewno lub grubszy podkład zwiększają opór cieplny.
• Typ instalacji – wodne ogrzewanie zatopione w jastrychu ma inne wymagania niż elektryczne maty układane bezpośrednio pod okładziną.
• Średnica rur i system montażu – większy przewód podnosi całkowitą wysokość jastrychu.
• Rodzaj podłoża – strop musi przenieść ciężar mokrej wylewki, a nierówności mogą wymusić dodatkowe prace wyrównawcze.

W pomieszczeniach wilgotnych anhydryt wymaga szczególnej ochrony i zgodności z zaleceniami producenta. W takich miejscach często wybiera się jastrych cementowy albo rozwiązanie systemowe dopuszczone do danych warunków.

Na co sprawdzić przed wylaniem jastrychu?

Przed rozpoczęciem prac wykonawca powinien potwierdzić nie tylko samą grubość, lecz także stan całego układu. Najważniejsze punkty kontroli to:

• Podłoże jest oczyszczone, równe i pozbawione luźnych fragmentów oraz resztek zaprawy.
• Dylatacja obwodowa znajduje się przy ścianach, słupach, progach i innych stałych elementach.
• Dylatacje pośrednie są wykonane zgodnie z projektem i geometrią pomieszczeń, zwłaszcza przy dużych lub nieregularnych powierzchniach.
• Rury są stabilnie zamocowane, a ich przebieg i wysokość pozwalają zachować wymaganą otulinę.
• Wylewka cementowa nie przekracza wilgotności 2%, a anhydrytowa 0,5% przed ułożeniem wykończenia, o ile producent okładziny lub jastrychu nie podaje innych wartości pomiaru.
• Zbrojenie rozproszone albo siatka zostały zastosowane zgodnie z projektem i znajdują się w prawidłowej strefie wylewki.
• Uruchomienie ogrzewania i wygrzewanie jastrychu odbywa się według zaleceń producenta, a nie przypadkowo przyjętego terminu.

Dylatacje ograniczają naprężenia powstające podczas nagrzewania i stygnięcia podłogi. Ich rozmieszczenie nie powinno być ustalane wyłącznie „na oko”. W materiałach wykonawczych spotyka się podział powierzchni co około 8–10 m, ale nadrzędne pozostają projekt, kształt pomieszczenia i instrukcja producenta.

Jeżeli projekt przewiduje inną grubość niż ogólne wartości, to właśnie projekt i dokumentacja techniczna mają pierwszeństwo. W razie ograniczonej wysokości posadzki lepiej zmienić technologię lub układ izolacji niż samodzielnie zmniejszać otulinę nad rurami.
