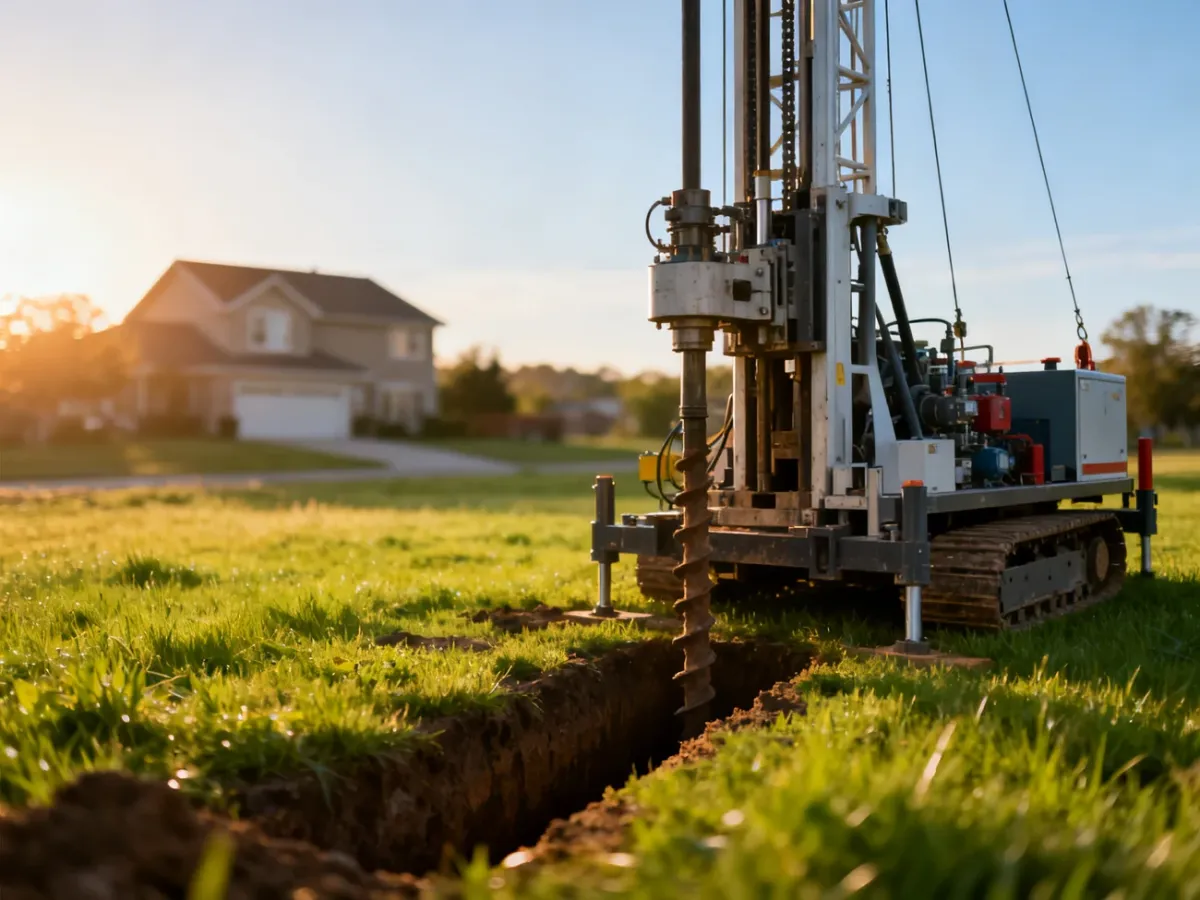

Pompa ciepła gruntowa – jak głęboko należy wykonać odwierty?
Odwierty pod gruntową pompę ciepła mają zwykle od 50 do 150 m głębokości. Nie istnieje jednak jedna wartość pasująca do każdego budynku – o wyniku decydują przede wszystkim zapotrzebowanie na ciepło, właściwości gruntu i projekt dolnego źródła.
Co wpływa na głębokość odwiertów?
Gruntowa pompa ciepła z kolektorem pionowym pobiera energię za pomocą sond geotermalnych umieszczonych w otworach wiertniczych. Im większa ilość ciepła ma zostać odebrana z gruntu, tym większa musi być łączna długość sond. Można ją uzyskać przez wykonanie jednego głębszego odwiertu albo kilku płytszych, jeśli pozwala na to działka i projekt.
Głębokość nie wynika więc bezpośrednio z powierzchni domu. Metraż pomaga określić skalę instalacji, ale decydujące są obliczenia obciążenia cieplnego budynku oraz wydajność cieplna gruntu. Znaczenie ma też to, czy instalacja przygotowuje wyłącznie ciepło do ogrzewania, czy również ciepłą wodę użytkową.
Przy planowaniu odwiertów bierze się pod uwagę przede wszystkim:
- Zapotrzebowanie budynku na ciepło – dom o słabej izolacji lub wysokiej temperaturze zasilania instalacji wymaga pobrania większej ilości energii.
- Rodzaj gruntu i skał – przewodność cieplna określa, jak łatwo grunt przekazuje ciepło do sondy. Skały i grunty wilgotne zwykle przewodzą je lepiej niż suchy piasek.
- Warunki klimatyczne – lokalna temperatura obliczeniowa i długość sezonu grzewczego wpływają na roczne obciążenie dolnego źródła.
- Parametry instalacji grzewczej – ogrzewanie niskotemperaturowe, na przykład podłogowe, zwykle wymaga innych parametrów pracy niż tradycyjne grzejniki.
W odróżnieniu od kolektora poziomego, który układa się na głębokości około 1,2–1,5 m i potrzebuje dużej powierzchni działki, kolektor pionowy zajmuje niewiele miejsca na powierzchni. W zamian wymaga wiercenia, dokumentacji oraz precyzyjnego doboru długości sond.
Orientacyjne głębokości dla domu jednorodzinnego
Poniższa tabela służy wyłącznie do wstępnego oszacowania skali inwestycji. Podane wartości obejmują łączną głębokość wszystkich odwiertów, a nie głębokość pojedynczego otworu.
| Powierzchnia domu | Szacunkowe zapotrzebowanie [kW] | Łączna głębokość odwiertów [m] |
|---|---|---|
| 100–150 m² | około 4–6 kW | około 100–150 m |
| 150–200 m² | około 6–8 kW | około 150–220 m |
| Powyżej 200 m² | około 8–12 kW lub więcej | około 200–300 m |
Przykładowo, łączna długość 200 m może oznaczać dwa odwierty po 100 m albo większą liczbę krótszych otworów. Ostateczny układ zależy od warunków geologicznych, możliwości ustawienia wiertnicy i dopuszczalnego rozstawu sond. Tabeli nie należy traktować jako projektu wykonawczego ani podstawy do zamówienia wiercenia.
Jaka odległość między odwiertami?
Odwierty powinny być rozmieszczone tak, aby poszczególne sondy nie odbierały intensywnie ciepła z tego samego obszaru gruntu. Najczęściej przyjmuje się odstęp co najmniej 6–8 m, ale dokładna wartość zależy od długości odwiertów, ich liczby, właściwości gruntu i bilansu energetycznego instalacji.
Przy krótszych odwiertach często wystarcza odstęp około 6 m, natomiast głębsze sondy wymagają zwykle większego rozstawu. W projekcie należy uwzględnić także odległość od budynku, granic działki, istniejących instalacji podziemnych oraz ujęć wody. Najważniejsze zasady planowania rozstawu są następujące:
- Odwierty o większej głębokości zwykle wymagają większego odstępu niż krótkie sondy.
- Rozmieszczenie powinno zapewniać równomierne obciążenie termiczne gruntu.
- Trasa rur doprowadzających do budynku nie może powodować kolizji z innymi instalacjami.
- Na małej działce liczbę i położenie odwiertów trzeba dopasować do granic parceli oraz dostępnego miejsca dla sprzętu wiertniczego.
Zbyt mały rozstaw powoduje interferencję termiczną. Grunt wokół sond stopniowo się wychładza, a gdy odwierty znajdują się za blisko, ich strefy oddziaływania nakładają się. W dłuższym okresie może to obniżyć temperaturę dolnego źródła, pogorszyć warunki pracy pompy i zmniejszyć jej współczynnik COP. Samo wykonanie głębszych odwiertów nie naprawi błędnego rozmieszczenia.
Projekt robót geologicznych i formalności
Odwiertów pionowych nie powinno się planować wyłącznie na podstawie mocy katalogowej pompy. Potrzebna jest analiza geologiczna, która pozwala ocenić warstwy gruntu, poziom wód oraz przewidywaną zdolność podłoża do przekazywania ciepła. Na tej podstawie projektant dobiera łączną długość sond, ich liczbę i rozstaw.
Przy instalacji kolektora pionowego należy przygotować projekt robót geologicznych i sprawdzić aktualne wymagania administracyjne dotyczące zgłoszenia lub zatwierdzenia prac. Procedura może zależeć od głębokości, lokalizacji, rodzaju terenu i obowiązujących przepisów, dlatego dokumenty warto zweryfikować we właściwym urzędzie przed rozpoczęciem wiercenia. Nie należy przyjmować dawnych progów i terminów jako uniwersalnych bez sprawdzenia ich aktualności.
Jak zaplanować wykonanie odwiertów?
Bezpieczna kolejność prac wygląda następująco:
- Wykonaj obliczenie zapotrzebowania budynku na ciepło, uwzględniając izolację, wentylację, temperaturę zasilania i przygotowanie ciepłej wody.
- Zleć analizę warunków geologicznych działki oraz ocenę możliwości zastosowania kolektora pionowego.
- Przygotuj projekt robót geologicznych, projekt dolnego źródła i wymagane zgłoszenia lub uzgodnienia.
- Wykonaj odwierty zgodnie z projektem, zamontuj sondy geotermalne, wypełnij je płynem niezamarzającym i podłącz do pompy ciepła.
Najpierw trzeba więc określić zapotrzebowanie energetyczne, a dopiero później wybierać głębokość, liczbę i rozstaw odwiertów. Taka kolejność ogranicza ryzyko przewymiarowania instalacji, niedoboru mocy dolnego źródła oraz problemów z formalnościami.
