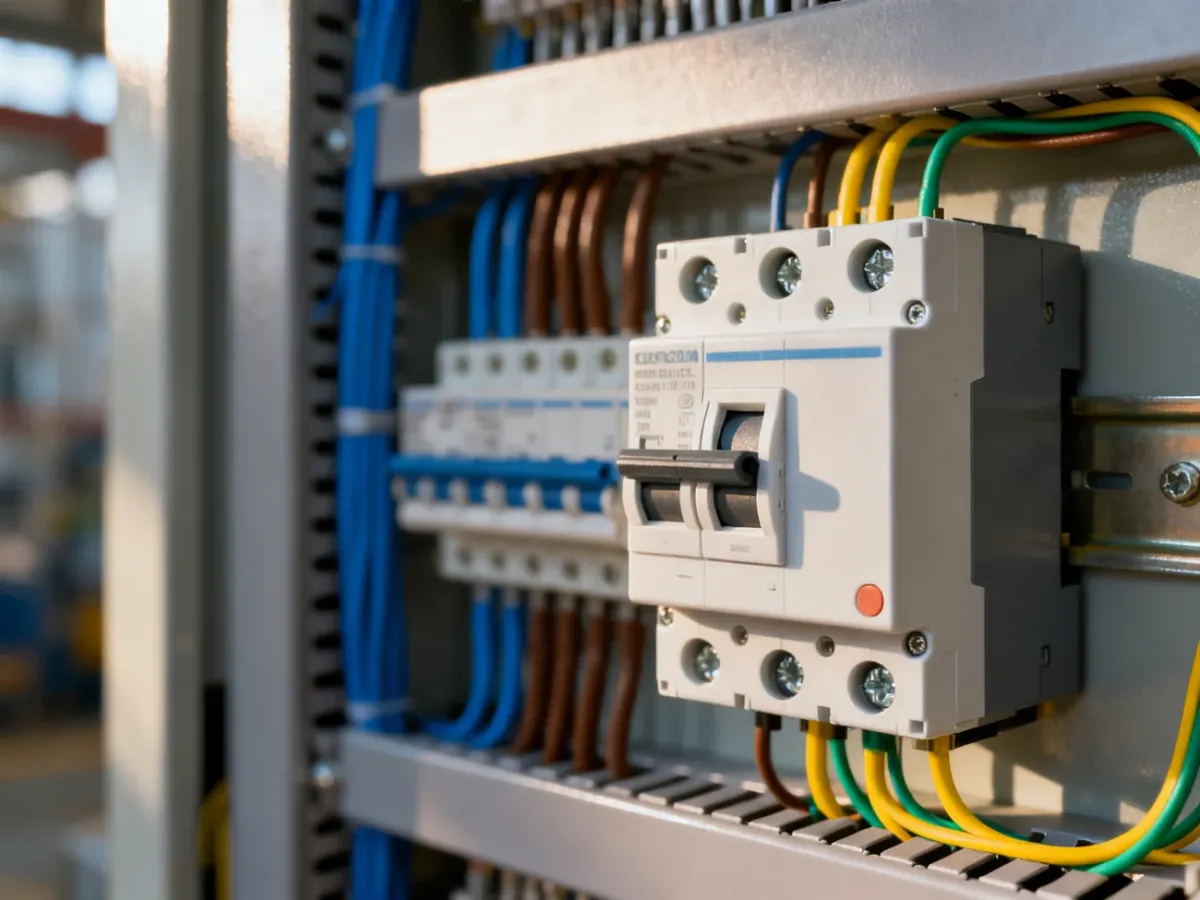

Wyłącznik różnicowoprądowy 3 fazowy – jak działa i jak podłączyć?

Wyłącznik różnicowoprądowy 3-fazowy monitoruje prąd w przewodach L1, L2, L3 i N. Gdy część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, urządzenie wykrywa różnicę i odłącza obwód. Chroni przede wszystkim przed porażeniem, a w określonych zastosowaniach ogranicza także ryzyko pożaru.

Czym jest wyłącznik różnicowoprądowy 3-fazowy?

RCD, potocznie nazywany różnicówką, jest aparatem ochronnym stosowanym w instalacjach trójfazowych. Wykorzystuje się go między innymi do zabezpieczania obwodów zasilających pompy ciepła, płyty indukcyjne, silniki, maszyny warsztatowe oraz ładowarki samochodów elektrycznych.

Określenie „3-fazowy” opisuje obwód, w którym występują trzy przewody fazowe. W typowej instalacji z przewodem neutralnym właściwe urządzenie jest najczęściej 4-polowe i przeprowadza przez aparat przewody L1, L2, L3 oraz N. Nie należy mylić liczby faz z liczbą torów przełączanych przez wyłącznik. Aparat 3-polowy może być przeznaczony do określonych układów bez przewodu neutralnego, ale nie zastępuje automatycznie urządzenia 4-polowego.

Różnicówka nie zastępuje wyłącznika nadprądowego. RCD reaguje na prąd upływu, natomiast zabezpieczenie nadprądowe chroni przewody i odbiorniki przed przeciążeniem oraz zwarciem. W rozdzielnicy oba aparaty mogą współpracować, lecz pełnią różne funkcje.

Jak działa wyłącznik różnicowoprądowy?

Podstawą działania jest bilans prądów, zgodny z prawem Kirchhoffa. W sprawnym obwodzie suma prądów wpływających do odbiornika powinna odpowiadać sumie prądów z niego wypływających. Dla układu trójfazowego analizowane są wspólnie przewody L1, L2, L3 i N.

Wszystkie te przewody przechodzą przez transformator różnicowy. W jego rdzeniu powstają pola magnetyczne związane z przepływem prądu. Jeżeli bilans jest prawidłowy, pola się kompensują i mechanizm wyłącznika pozostaje załączony. Gdy część prądu popłynie inną drogą, pojawia się różnica, czyli prąd różnicowy.

Można wyobrazić to sobie jak układ rur. Jeżeli ilość wody dopływającej i odpływającej jest taka sama, instalacja działa prawidłowo. Gdy część wody zaczyna wyciekać bokiem, różnica wskazuje na nieszczelność. W obwodzie elektrycznym takim „wyciekiem” może być uszkodzona izolacja, wilgoć albo przepływ przez obudowę urządzenia.

Po przekroczeniu ustalonego poziomu zadziałania RCD otwiera obwód. Nie wykrywa jednak każdego zwarcia i nie zabezpiecza przed wszystkimi skutkami dotyku. Dlatego dobór, układ ochrony przewodów, uziemienie i pomiary muszą być wykonane zgodnie z projektem oraz wymaganiami właściwymi dla danej instalacji.

Jak dobrać odpowiedni wyłącznik?

Dobór zależy od rodzaju odbiorników, sposobu wykonania instalacji, prądu obciążenia i wymagań producentów urządzeń. Sam napis „3-fazowy” nie wystarcza. Trzeba sprawdzić typ RCD, jego czułość, prąd znamionowy oraz liczbę torów.

W przypadku ładowarki samochodu elektrycznego nie należy kierować się wyłącznie nazwą „Wallbox”. Producent może wymagać RCD typu B albo typu A współpracującego z odpowiednią detekcją prądu stałego. Decydująca jest dokumentacja konkretnego modelu, a nie sama moc ładowania.

Drugim parametrem jest znamionowy prąd pracy, na przykład 40 A lub 63 A. Musi on odpowiadać projektowi obwodu i współpracować z zabezpieczeniem poprzedzającym. Wyższa wartość na obudowie nie oznacza automatycznie lepszej ochrony.

Czułość 30 mA i 300 mA ma inne zastosowanie. RCD 30 mA stosuje się jako ochronę uzupełniającą przed porażeniem w obwodach, w których może dojść do kontaktu człowieka z urządzeniem. RCD 300 mA bywa używany przede wszystkim jako ochrona przeciwpożarowa lub zabezpieczenie selektywne, lecz nie zastępuje ochrony 30 mA tam, gdzie jest ona wymagana.

Przed zakupem trzeba sprawdzić następujące parametry:

• Liczba biegunów – w typowym obwodzie trójfazowym z przewodem neutralnym zwykle potrzebne są cztery tory L1, L2, L3 i N.
• Typ RCD – AC, A lub B, zgodnie z charakterem prądu i instrukcją odbiornika.
• Prąd znamionowy – na przykład 40 A albo 63 A, dobrany do obciążenia i przewodów.
• Prąd zadziałania – najczęściej 30 mA dla ochrony uzupełniającej lub 300 mA dla wybranych funkcji przeciwpożarowych.

Jak wygląda podłączenie w rozdzielnicy?

Podłączenie wyłącznika różnicowoprądowego 3-fazowego nie powinno być wykonywane samodzielnie przez osobę bez kwalifikacji. Praca w rozdzielnicy wiąże się z ryzykiem porażenia, łuku elektrycznego i pożaru. Samo wyłączenie jednego aparatu nie daje pewności, że wszystkie zaciski są bez napięcia.

Instalację lub modyfikację rozdzielnicy powinien wykonać elektryk posiadający wymagane kwalifikacje, a po zakończeniu prac należy przeprowadzić pomiary ochronne.

Na poziomie ogólnej logiki połączenie obejmuje przeprowadzenie przez odpowiedni aparat przewodów L1, L2, L3 oraz – w układzie czteropolowym – N. Przewód ochronny PE nie przechodzi przez tor pomiarowy RCD. Nie wolno też łączyć przewodu neutralnego z ochronnym za wyłącznikiem ani mieszać przewodów neutralnych należących do różnych obwodów chronionych przez osobne aparaty.

Proces wykonywany przez elektryka obejmuje zwykle:

1. Rozpoznanie układu sieci, przewodów, odbiorników i zabezpieczeń znajdujących się przed oraz za RCD.
2. Dobór aparatu pod względem liczby biegunów, typu, prądu znamionowego i czułości.
3. Wykonanie połączeń zgodnie ze schematem producenta, z zachowaniem właściwego toru dla L1, L2, L3 i N.
4. Sprawdzenie momentów dokręcenia, ciągłości przewodów ochronnych, izolacji, impedancji oraz działania zabezpieczeń.
5. Próba działania przyciskiem TEST i potwierdzenie poprawności zadziałania pomiarami.

Oznaczenia zacisków, kierunek zasilania i dopuszczalny sposób montażu mogą różnić się między modelami. Dlatego schemat nadrukowany na aparacie oraz instrukcja producenta są ważniejsze niż uniwersalny rysunek znaleziony w internecie.

Co sprawdzić po montażu?

Po uruchomieniu instalacji użytkownik nie wykonuje pomiarów elektrycznych na własną rękę, ale może obserwować podstawowe oznaki prawidłowej pracy. Lista kontroli powinna obejmować:

• Przycisk TEST powoduje zadziałanie wyłącznika zgodnie z instrukcją producenta.
• Przewód neutralny N jest podłączony do właściwego toru i nie jest połączony za RCD z przewodem PE.
• Obudowa aparatu nie ma pęknięć, śladów przegrzania, wilgoci ani przebarwień.
• Okresowy przegląd i pomiary instalacji wykonuje elektryk w terminie wynikającym z warunków obiektu oraz wymagań eksploatacyjnych.

Przycisk TEST służy do sprawdzenia mechanizmu wyzwalającego, ale nie zastępuje pełnych pomiarów. Jeżeli RCD nie reaguje na test, wyzwala bez widocznej przyczyny albo nie daje się ponownie załączyć, nie należy go omijać ani blokować. Trzeba odłączyć podejrzany obwód i zlecić diagnostykę elektrykowi.

Dobry wybór nie polega na zakupie aparatu o najwyższym prądzie znamionowym. Liczą się zgodność z układem instalacji, właściwy typ AC, A lub B, prawidłowa czułość oraz kompletne sprawdzenie połączeń i ochrony. W obwodzie trójfazowym z przewodem neutralnym najczęściej punktem wyjścia jest RCD 4-polowy, ale ostateczną konfigurację powinien potwierdzić elektryk na podstawie projektu i dokumentacji odbiorników.

Prace przy instalacji elektrycznej mogą stwarzać zagrożenie życia i zdrowia. Artykuł ma charakter informacyjny i nie zastępuje projektu, pomiarów ani oceny elektryka posiadającego wymagane kwalifikacje.
