Jak zmierzyć napięcie miernikiem? Poradnik krok po kroku

Napięcie mierzy się multimetrem ustawionym na właściwy rodzaj pomiaru: V⎓ dla napięcia stałego, na przykład akumulatora, albo V~ dla napięcia przemiennego, na przykład w gniazdku. Czarną sondę podłącza się do COM, czerwoną do gniazda V, a końcówki przykłada równolegle do badanych punktów. Przy napięciu sieciowym 230 V potrzebna jest szczególna ostrożność.

Zasady bezpieczeństwa przed pomiarem

Pomiar napięcia jest prosty, ale błędne ustawienie miernika lub uszkodzone przewody mogą doprowadzić do zwarcia, porażenia albo uszkodzenia urządzenia. Przed rozpoczęciem sprawdź instrukcję konkretnego modelu i jego kategorię pomiarową, szczególnie gdy mierzysz instalację elektryczną.

Przed przyłożeniem sond upewnij się, że spełnione są poniższe warunki:

• Masz suche ręce, a miejsce pomiaru nie jest wilgotne.
• Izolacja przewodów i sond nie jest pęknięta ani przetarta.
• Czarna sonda znajduje się w gnieździe COM, a czerwona w gnieździe V.
• Podczas pomiaru trzymasz sondy za izolowane uchwyty i nie dotykasz metalowych końcówek.
• Miernik jest ustawiony na pomiar napięcia, a nie natężenia prądu lub rezystancji.

Nie mierz standardowym multimetrem napięcia z cewki zapłonowej. Cewka może generować impulsy wysokiego napięcia rzędu kilkunastu lub około 20 kV, a ich krótki czas trwania dodatkowo utrudnia pomiar. Do analizy takich przebiegów służy specjalistyczny oscyloskop z odpowiednią sondą wysokiego napięcia. Zwykły multimetr może zostać uszkodzony, a osoba wykonująca pomiar może zostać porażona.

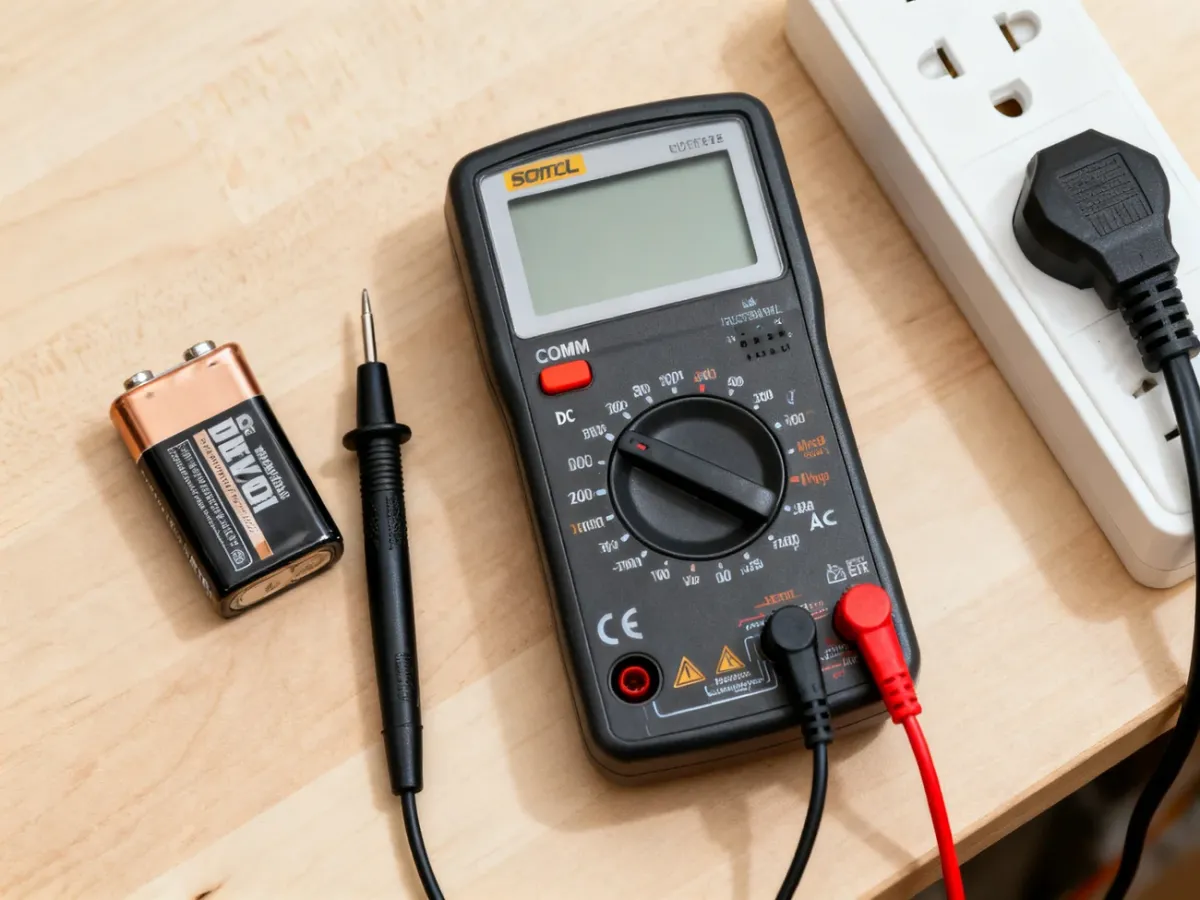

Jak przygotować multimetr?

W większości mierników czarny przewód podłącza się do gniazda COM, natomiast czerwony do gniazda oznaczonego V lub V/Ω. Nie wkładaj czerwonej sondy do gniazda oznaczonego A lub mA, ponieważ służy ono do pomiaru natężenia prądu.

Następnie wybierz rodzaj napięcia. Symbol V⎓, V= albo V z linią prostą oznacza napięcie stałe DC. Symbol V~ oznacza napięcie przemienne AC. W mierniku z zakresem ręcznym wybierz zakres wyższy od spodziewanej wartości. Gdy nie znasz napięcia, zacznij od najwyższego dostępnego zakresu i stopniowo go zmniejszaj.

Miernik automatyczny sam dobiera zakres po ustawieniu funkcji V⎓ lub V~. Jest łatwiejszy w obsłudze, ale wynik może pojawić się z niewielkim opóźnieniem. W mierniku ręcznym dobierasz zakres samodzielnie, na przykład 20 V dla akumulatora samochodowego.

Jak zmierzyć napięcie stałe DC?

Napięcie stałe występuje między innymi w bateriach, zasilaczach DC i akumulatorach. Przykładem jest pomiar akumulatora samochodowego.

Wykonaj pomiar w następującej kolejności:

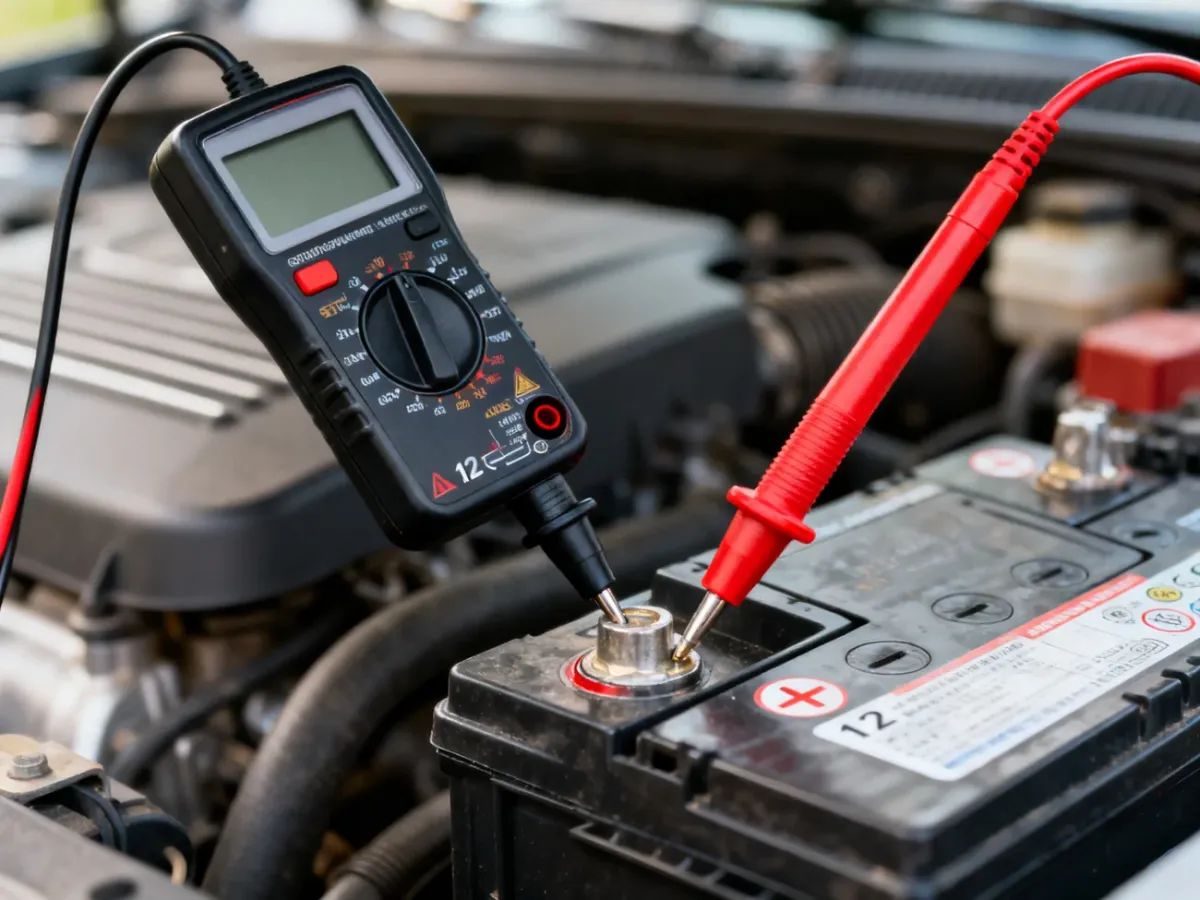

1. Włóż czarną sondę do gniazda COM, a czerwoną do gniazda V.
2. Ustaw pokrętło na V⎓ lub V= i wybierz zakres wyższy niż spodziewane 12 V.
3. Przyłóż czarną sondę do ujemnego bieguna akumulatora oznaczonego symbolem „–”.
4. Przyłóż czerwoną sondę do dodatniego bieguna oznaczonego symbolem „+”.
5. Odczytaj wynik na wyświetlaczu i zdejmij sondy z zacisków.

Jeżeli zamienisz sondy miejscami, miernik zwykle pokaże wartość ze znakiem minus. Nie oznacza to awarii, lecz odwróconą polaryzację. Wynik może lekko pływać na ostatniej cyfrze, na przykład między 12,60 a 12,62 V. Taka niewielka zmiana jest normalna.

Napięcie akumulatora zależy od jego stanu naładowania, temperatury i czasu, jaki upłynął od ładowania. Sam odczyt nie zastępuje pełnego testu akumulatora, ale pozwala wykryć wyraźne rozładowanie. Wartości około 12,5–12,8 V po postoju zwykle wskazują na naładowany akumulator, natomiast znacznie niższy wynik wymaga dalszej diagnostyki lub doładowania.

Jak zmierzyć napięcie przemienne AC?

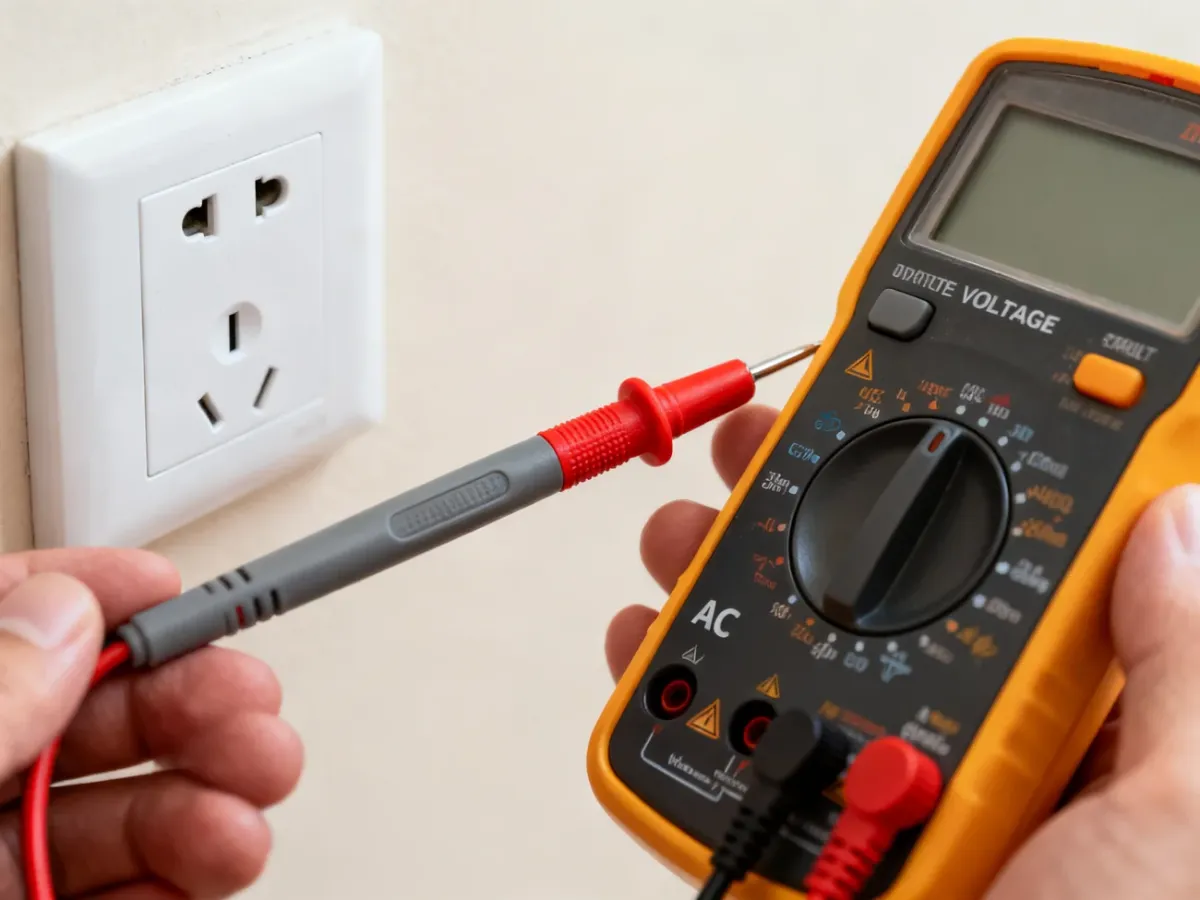

Napięcie przemienne znajduje się między innymi w domowym gniazdku. W Polsce jego wartość nominalna wynosi około 230 V. Taki pomiar wykonuj tylko wtedy, gdy masz sprawny miernik przeznaczony do pracy z napięciem sieciowym i potrafisz bezpiecznie posługiwać się sondami.

Procedura wygląda następująco:

1. Sprawdź stan obudowy miernika, przewodów i końcówek pomiarowych.
2. Podłącz czarną sondę do COM, a czerwoną do V.
3. Ustaw funkcję V~ i zakres wyższy niż 230 V, na przykład 600 V.
4. Trzymając sondy wyłącznie za izolowane uchwyty, włóż końcówki do dwóch otworów roboczych gniazdka.
5. Odczytaj wynik, nie dopuszczając do zetknięcia sond, a następnie wyjmij je z gniazdka.

W pomiarze AC polaryzacja sond nie wpływa na znak wyniku, ale nie zmniejsza ryzyka porażenia. Nie wkładaj obu sond jednocześnie w sposób, który może spowodować ich zsunięcie lub zwarcie. Jeżeli gniazdko, przewody albo miernik są uszkodzone, przerwij pracę i zleć sprawdzenie instalacji elektrykowi. Wynik znacznie odbiegający od około 230 V także wymaga profesjonalnej oceny.

Jakich błędów nie popełniać?

Najczęstsze pomyłki wynikają z niewłaściwego trybu, zakresu albo gniazda przewodu. Przed pomiarem sprawdź szczególnie te sytuacje:

• Ustawienie DC przy pomiarze gniazdka lub AC przy pomiarze akumulatora.
• Wybranie zbyt niskiego zakresu w mierniku ręcznym.
• Pozostawienie czerwonego przewodu w gnieździe A lub mA.
• Dotykanie metalowych końcówek sond albo wykonywanie pomiaru wilgotnymi dłońmi.
• Próba pomiaru wysokiego napięcia z cewki zapłonowej zwykłym multimetrem.

Jeżeli wynik „pływa”, przyczyną może być niestabilne źródło, zakłócenia, słaby styk sond albo automatyczny dobór zakresu. Sprawdź połączenia i wykonaj pomiar ponownie. Nie stabilizuj sond palcami na metalowych końcówkach.

Do pomiaru napięcia cewki zapłonowej potrzebny jest specjalistyczny sprzęt, a nie standardowy multimetr. W warunkach domowych bezpieczniej diagnozować układ zgodnie z dokumentacją pojazdu lub zlecić badanie warsztatowi.

Najważniejsze jest ustawienie właściwego trybu, podłączenie sond do COM i V oraz pomiar równoległy do źródła napięcia. Przy 230 V i układach wysokiego napięcia nie improwizuj – użyj sprzętu o właściwych parametrach albo skorzystaj z pomocy elektryka.

Prace przy instalacji elektrycznej i urządzeniach wytwarzających wysokie napięcie mogą powodować porażenie, pożar lub uszkodzenie sprzętu. Jeżeli nie masz pewności co do procedury albo parametrów miernika, zrezygnuj z pomiaru i skontaktuj się z wykwalifikowanym elektrykiem lub serwisem.
