Jak sprawdzić silnik elektryczny miernikiem?

Dla typowego silnika trójfazowego wystarczy zwykły multimetr oraz miernik izolacji, żeby ocenić, czy uzwojenia są sprawne, czy silnik jest „przyjarany”, czy ma przebicie do obudowy. W praktyce sprawdzasz kolejno rezystancję cewek, stan izolacji i – w razie potrzeby – prądy pracy miernikiem cęgowym. Jeśli chcesz bezpiecznie i krok po kroku sprawdzić swój silnik elektryczny miernikiem, w tym artykule znajdziesz konkretną instrukcję.

Od czego zacząć sprawdzanie silnika elektrycznego miernikiem?

Sprawdzanie zawsze zaczyna się od zasilania i prostych oględzin, a nie od przykładania sond do zacisków. Wielu awarii w ogóle nie powoduje sam silnik – winny bywa stycznik, zabezpieczenie silnikowe albo mechaniczne zatarcie napędu. Zanim więc ustawisz zakres omomierza, przerwij zasilanie, zabezpiecz obwód i upewnij się miernikiem napięcia, że na zaciskach nie ma 400 V.

Po odłączeniu zasilania obejrzyj silnik z zewnątrz. Zwróć uwagę na brud zapchany w żebrach chłodzących, stan wentylatora i puszki przyłączeniowej. Spróbuj ręką obrócić wał – ruch powinien być płynny, bez zacięć, chrobotu i luzów. Hałas, wibracje i gorąca obudowa przy kołnierzu bardzo często oznaczają wybite lub zatarte łożyska, a nie problem z uzwojeniem.

Charakterystyczne głośne buczenie bez rozruchu zwykle wskazuje na brak jednej fazy zasilania, a nie na „magiczne” uszkodzenie całego silnika.

Jakie objawy sugerują uszkodzony silnik, a nie instalację?

Nie każda zatrzymana maszyna oznacza spalony silnik. Objawy warto rozdzielić na elektryczne i mechaniczne. Typowe sygnały elektryczne to wybijanie wyłącznika różnicowoprądowego, powtarzające się zadziałania zabezpieczenia przeciążeniowego, wyraźny zapach spalenizny w puszce zaciskowej albo widoczne ślady przypaleń na izolacji przewodów.

Do objawów mechanicznych należą przede wszystkim hałas, nietypowe drgania, brak możliwości ręcznego obrotu wału czy wyraźne ocieranie wewnątrz. Takie problemy zwiększają pobór prądu, prowadzą do przegrzewania i w końcu do uszkodzeń uzwojeń. Dopiero po takiej wstępnej ocenie ma sens sięgnięcie po miernik i przejście do systematycznych pomiarów.

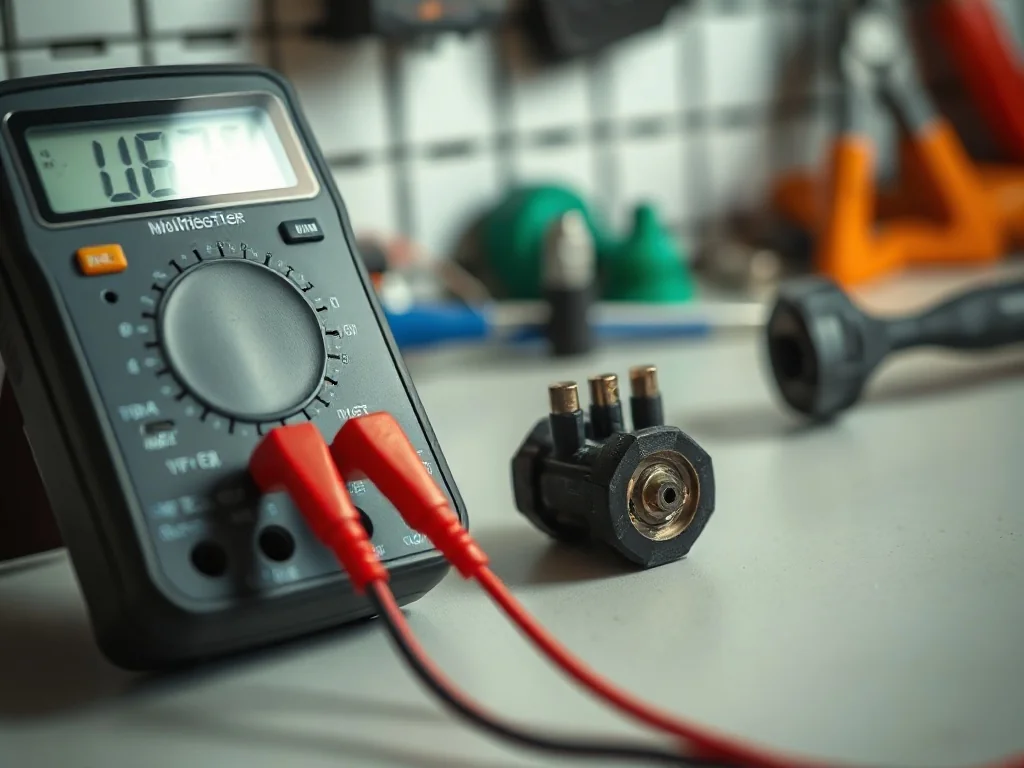

Jak zmierzyć rezystancję uzwojeń omomierzem?

Pierwszym pomiarem, jaki najczęściej wykonujesz, jest pomiar rezystancji cewek stojana oraz sprawdzenie ich ciągłości. Zwykły multimetr ustawiony w trybie omomierza wystarcza, bo chodzi tu tylko o porównanie wartości między fazami, a nie o wysokie napięcia probiercze. W silnikach trójfazowych wszystkie trzy uzwojenia powinny mieć zbliżone parametry, dlatego nawet niewielka różnica często zdradza zwarcie między zwojami.

Jak przygotować silnik do pomiaru rezystancji?

Na tabliczce zaciskowej odkręć wszystkie przewody zasilające oraz mostki łączące zaciski. Silnik musi być całkowicie odłączony od instalacji oraz układów rozruchowych, inaczej pomiar będzie przekłamany. Dobrze jest też poczekać, aż silnik ostygnie – temperatura uzwojeń znacząco wpływa na wyniki pomiaru, im cieplej, tym opór wyższy.

W klasycznym silniku trójfazowym oznaczenia zacisków to zwykle U1–U2, V1–V2, W1–W2. Dla 3 zacisków (połączenie wewnętrzne w trójkąt lub gwiazdę) mierzysz każdy zacisk z każdym – otrzymujesz trzy wyniki odpowiadające trzem fazom. W silniku z 6 zaciskami mierzysz kolejno pary U1–U2, V1–V2, W1–W2, czyli każdą cewkę osobno.

Jak interpretować wyniki pomiaru uzwojeń?

Wyniki dla wszystkich cewek powinny być prawie identyczne. Przyjmuje się, że różnica nie powinna przekraczać około 2% względem najwyższej zmierzonej wartości. Np. jeśli największa zmierzona rezystancja wynosi 2,00 Ω, pozostałe powinny mieścić się w zakresie ok. 1,96–2,00 Ω. W silnikach powyżej kilowata typowy opór uzwojenia to rząd około 2 Ω, za to małe silniki kilkaset watów mogą mieć kilka, a nawet kilkanaście omów.

Jeśli na wyświetlaczu multimetru pojawia się komunikat OL (Open Line), oznacza to brak ciągłości – cewka jest przerwana lub przepalona. Z kolei znacznie niższa rezystancja jednej fazy w stosunku do pozostałych może oznaczać częściowe zwarcie między zwojami. Silnik z taką usterką często jeszcze rusza, ale traci moc, pobiera większy od nominalnego prąd i szybko się przegrzewa.

Trzy niemal równe wartości rezystancji cewek stojana to podstawowy warunek uznania, że uzwojenia trójfazowego silnika asynchronicznego są w dobrej kondycji.

Jak wykonać pomiar izolacji uzwojeń?

Sam pomiar rezystancji omomierzem nie wystarczy, żeby ocenić stan izolacji. Do tego potrzebny jest miernik izolacji (induktor, megomierz), który generuje napięcie probiercze rzędu kilkuset woltów. Zwykły multimetr, który pracuje przy kilku woltach, nie ujawni wielu mikrouszkodzeń izolacji, szczególnie w silnikach po ciężkiej eksploatacji, np. w suszarniach drewna, przy wysokiej wilgotności i temperaturze 80 °C.

Jak dobrać napięcie probiercze i przygotować uzwojenia?

Dla większości silników trójfazowych o napięciu znamionowym do 1 kV stosuje się napięcie probiercze 500 V. W niektórych procedurach badań stosuje się wyższe napięcia, np. około 1250 V, ale w typowej diagnostyce warsztatowej 500 V w zupełności wystarcza. Zanim rozpoczniesz pomiar, należy uziemić uzwojenia przez co najmniej jedną minutę, żeby rozładować ładunki zgromadzone w izolacji.

Przy pomiarze izolacji między uzwojeniami a obudową zwierasz na czas pomiaru początki cewek (U1, V1, W1) i przykładasz jedną sondę miernika do tego zmostkowanego punktu, a drugą do korpusu silnika – do gołego metalu, nie do pomalowanej powierzchni. W razie słabego wyniku wykonujesz osobne pomiary pomiędzy każdym uzwojeniem a zaciskiem PE. Podczas pomiaru i bezpośrednio po nim nie wolno dotykać zacisków – na uzwojeniach może się utrzymywać niebezpieczne napięcie.

Jakie wartości rezystancji izolacji uzwojeń uznaje się za dobre?

Normy i wytyczne dzielą silniki na grupy mocy. Poniższa tabela przedstawia orientacyjne minimalne wartości rezystancji izolacji przy temperaturach odniesienia:

Dla silników z grupy III, o mocy poniżej 50 kW, ale nie mniej niż 5,5 kW, rezystancja izolacji przy temperaturze 20 °C i wyższej nie powinna być mniejsza niż 5 MΩ. W silnikach małej mocy (IV grupa, poniżej 5,5 kW) przyjmuje się ten sam minimalny poziom. Gdy wynik jest niższy, rośnie ryzyko przebicia do obudowy, wybijania wyłącznika różnicowoprądowego i porażenia.

Po zakończeniu pomiarów izolacji należy ponownie uziemić uzwojenia przez co najmniej tyle, ile trwał pomiar. Ten krok bywa pomijany, a właśnie on usuwa z resztek pojemności uzwojeń napięcie, które może jeszcze przez chwilę utrzymywać się na zaciskach.

Jak sprawdzić silnik pod napięciem?

Nawet dobre wyniki pomiarów rezystancji i izolacji nie dają pełnego obrazu, jeśli silnik w praktyce pracuje z nierównymi prądami lub gubi moment. Dlatego w kolejnym etapie możesz użyć miernika cęgowego i sprawdzić prądy fazowe podczas biegu jałowego, a także przy normalnym obciążeniu. To pozwala wykryć np. częściowe zwarcia, które objawiają się dopiero przy wytworzeniu pola magnetycznego.

Jak mierzyć prądy fazowe miernikiem cęgowym?

Przed pomiarem upewnij się, że wszystkie zabezpieczenia są prawidłowo dobrane, a obwód ma sprawny przewód ochronny. Po załączeniu zasilania pozwól silnikowi pracować na biegu jałowym bez obciążenia mechanicznego. Miernik cęgowy załóż kolejno na każdą fazę zasilającą – L1, L2, L3 – i zanotuj wartości. Warto też porównać je z prądem znamionowym z tabliczki.

Dla sprawnego silnika asynchronicznego klatkowego prąd biegu jałowego zwykle wynosi około 50% prądu znamionowego z tolerancją około ±5%. Jeśli jedna z faz ma wyraźnie wyższy prąd niż pozostałe, mimo poprawnych pomiarów izolacji, może to wskazywać na zwarcia między zwojami lub niewidoczne uszkodzenia wirnika, np. pęknięcia aluminiowego pakietu w klatce. W takich sytuacjach czasem jedynym pewnym testem jest podstawienie innego wirnika lub badania specjalistyczne (np. rentgen przemysłowy w dużych zakładach).

Jakie objawy podczas pracy wskazują na uszkodzenia?

Słyszalne buczenie przy braku rozruchu i szybkie nagrzewanie się obudowy zwykle oznaczają brak jednej fazy – silnik próbuje „ciągnąć” na dwóch fazach, co błyskawicznie prowadzi do jego spalenia. Równe, ale zbyt wysokie prądy fazowe wskazują z kolei na problem mechaniczny: zatarte łożyska, ciężki rozruch, źle dobrane przełożenia.

W przypadku silników „z odzysku”, np. z suszarni tarcicy, warto kilka minut obserwować przyrost temperatury obudowy po wymianie łożysk. Silnik, który po krótkiej pracy bez obciążenia osiąga wysoką temperaturę przy normalnym prądzie, może mieć już osłabioną izolację, wystarczającą jeszcze do przejścia pomiarów, ale w praktyce nadmiernie się grzeje. Wtedy pytanie brzmi: czy chcesz inwestować w jego regenerację, czy jednak szukasz innej maszyny.

Przy biegu jałowym prąd około połowy wartości znamionowej i równe wartości w trzech fazach to mocny sygnał, że silnik elektryczny jest w dobrej formie.

Jakich błędów przy pomiarach unikać?

Typowe pomyłki podczas sprawdzania silników miernikiem wynikają zwykle z pośpiechu, braku odłączenia wszystkich połączeń lub nieprawidłowego doboru przyrządu. Zdarza się też, że ktoś próbuje badać izolację zwykłym multimetrem i wyciąga z tego zbyt optymistyczne wnioski. Dobry nawyk to zawsze ta sama, uporządkowana procedura pomiarowa – od prostych rzeczy do bardziej zaawansowanych.

Żeby ograniczyć ryzyko błędnej diagnozy, zwróć uwagę na kilka punktów:

• zawsze odłącz zasilanie i upewnij się miernikiem, że na zaciskach nie ma napięcia, zanim zaczniesz jakiekolwiek pomiary,
• odkręć wszystkie przewody zasilające, mostki i zewnętrzne połączenia, żeby mierzyć wyłącznie uzwojenia silnika,
• do pomiarów izolacji używaj wyłącznie miernika izolacji, a nie zwykłego multimetru,
• po każdym pomiarze izolacji uziemiaj uzwojenia przez co najmniej tyle, ile trwał pomiar,
• porównuj wyniki – rezystancje cewek oraz prądy fazowe – między fazami, a nie tylko z pojedynczą wartością katalogową.

Większe problemy pojawiają się przy silnikach mocno eksploatowanych w ciężkich warunkach. Taki silnik po latach pracy w wilgotnej, gorącej atmosferze suszarni może na pierwszy rzut oka wyglądać dobrze, ale mieć miejscowe osłabienia izolacji. Wtedy ogromne znaczenie ma doświadczenie i „nos” elektryka – zapach spalenizny po odkręceniu pokrywy puszki, ślady przegrzania na lakierze uzwojeń czy przebicia do korpusu, nawet jeśli pomiar jeszcze mieści się w minimalnych wartościach.

Przy każdym wątpliwym wyniku najbezpieczniej potraktować silnik jak potencjalnie uszkodzony, skonsultować się z bardziej doświadczonym fachowcem i dopiero wtedy decydować, czy wymieniać łożyska i uszczelnienia, czy szukać nowej jednostki napędowej. Dobrze wykonane pomiary zwykłym miernikiem, miernikiem izolacji i cęgami pozwalają jednak w ogromnej części przypadków podjąć decyzję na podstawie suchych liczb, a nie domysłów.
