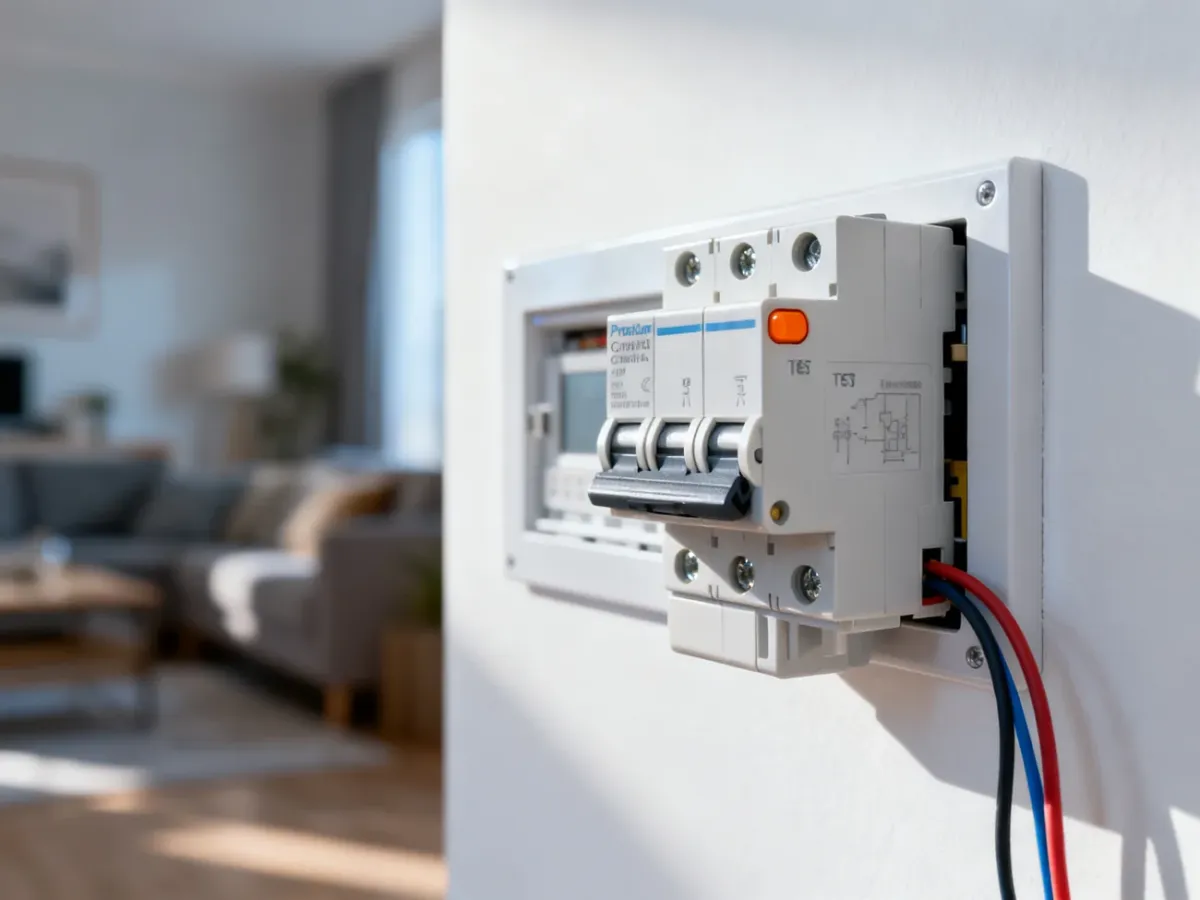

Jaka różnicówka do mieszkania będzie najlepsza?
Do typowego mieszkania najczęściej wybiera się wyłącznik różnicowoprądowy o czułości 30 mA, najlepiej typu A, dopasowany do liczby faz i zabezpieczenia obwodu. RCCB wymaga osobnego wyłącznika nadprądowego, natomiast RCBO łączy obie funkcje w jednym aparacie.
Jakie parametry ma różnicówka do mieszkania?
RCD, czyli wyłącznik różnicowoprądowy, wykrywa różnicę między prądem płynącym do odbiornika a prądem wracającym. Gdy część prądu zaczyna płynąć inną drogą, na przykład przez przewód ochronny albo ciało człowieka, aparat odłącza zasilanie. W ten sposób wspiera ochronę przeciwporażeniową, ale nie zastępuje prawidłowego uziemienia ani zabezpieczeń nadprądowych.
Przy wyborze zwróć uwagę na trzy podstawowe parametry:
- Czułość 30 mA – standardowa wartość stosowana do ochrony ludzi w obwodach mieszkaniowych.
- Prąd znamionowy – na przykład 25 A, 40 A lub 63 A. Musi być dopasowany do zabezpieczenia poprzedzającego oraz sposobu wykonania instalacji.
- Typ wyłącznika – AC, A albo w określonych zastosowaniach B. Typ określa rodzaj prądu różnicowego, na który aparat reaguje.
Wyłącznik o czułości 10 mA reaguje na mniejszy upływ, ale w typowym mieszkaniu może powodować częste, niepożądane wyłączenia. Z kolei 300 mA stosuje się przede wszystkim jako ochronę przeciwpożarową. Nie jest to standardowa wartość do ochrony człowieka przed porażeniem.
RCCB czy RCBO?
RCCB to sam wyłącznik różnicowoprądowy. Nie chroni przed przeciążeniem ani zwarciem, dlatego w obwodzie musi znajdować się także wyłącznik nadprądowy. Takie rozwiązanie bywa prostsze w rozbudowanych rozdzielnicach, w których kilka obwodów współpracuje z jedną różnicówką.
RCBO łączy ochronę różnicowoprądową i nadprądową w jednym aparacie. Zwykle zajmuje więcej miejsca niż pojedynczy wyłącznik nadprądowy, ale pozwala niezależnie zabezpieczyć konkretny obwód. Awaria pralki nie musi wtedy wyłączać zasilania całego mieszkania. RCBO jest zazwyczaj droższy, lecz może poprawić selektywność i wygodę użytkowania instalacji.
Typ AC czy A – co wybrać?
W starszych instalacjach często spotyka się wyłączniki typu AC, które reagują na przemienny, sinusoidalny prąd różnicowy. Współczesne urządzenia domowe zawierają jednak zasilacze elektroniczne, układy sterujące i przetwornice. Mogą one powodować prądy pulsujące, na które typ AC nie musi prawidłowo reagować.
| Typ | Charakterystyka | Zastosowanie w mieszkaniu |
|---|---|---|
| AC | Reaguje na przemienne prądy różnicowe. | Starsze lub proste obwody bez rozbudowanej elektroniki. Do nowej instalacji nie jest zwykle pierwszym wyborem. |
| A | Reaguje na prądy przemienne oraz pulsujące składowe stałe. | Najczęściej polecany do współczesnych mieszkań z elektroniką, sprzętem AGD, komputerami i zasilaczami impulsowymi. |
| B | Obejmuje szerszy zakres prądów, w tym określone prądy stałe. | Zastosowania specjalistyczne, na przykład wybrane ładowarki, falowniki lub urządzenia przemysłowe. W zwykłym mieszkaniu stosowany rzadko. |
Jeżeli kupujesz aparat do modernizowanej albo nowej instalacji, typ A jest zazwyczaj rozsądniejszym wyborem niż AC. Nie oznacza to jednak, że można dobrać go bez sprawdzenia całego układu. Rodzaj instalacji, charakter odbiorników i zalecenia producenta urządzenia mogą wymagać innego rozwiązania.
Jak wybrać różnicówkę krok po kroku?
Przed zakupem przejdź przez następujące decyzje:
- Sprawdź liczbę faz – w obwodzie jednofazowym stosuje się aparat obejmujący przewód fazowy i neutralny, a w układzie trójfazowym urządzenie musi być przeznaczone do obsługi odpowiedniej liczby przewodów.
- Wybierz typ A lub AC – przy dużej liczbie urządzeń elektronicznych zwykle wybiera się typ A. Typ AC może być przewidziany dla prostszych, istniejących obwodów, jeśli potwierdzi to elektryk.
- Zdecyduj między RCCB a RCBO – RCCB wymaga osobnego zabezpieczenia nadprądowego, a RCBO łączy obie funkcje i może ograniczyć skutki awarii do jednego obwodu.
- Dopasuj prąd znamionowy – wartość, na przykład 40 A, nie może być wybrana przypadkowo. Trzeba uwzględnić zabezpieczenie poprzedzające, przekroje przewodów i obciążenie obwodu.
Sprawdź też, czy instalacja jest jedno- czy trójfazowa oraz czy rozdzielnica ma wystarczająco dużo miejsca na aparat. Modułowe wyłączniki montuje się zwykle na szynie DIN TH35. W starszych mieszkaniach może występować instalacja dwuprzewodowa z przewodem PEN. W takim układzie montaż RCD wymaga wcześniejszej oceny i często modernizacji instalacji, ponieważ przewody neutralny i ochronny muszą być rozdzielone w odpowiednim miejscu.
Kto powinien zamontować różnicówkę?
Dobór modelu to dopiero początek. Podłączenie RCD lub RCBO w rozdzielnicy powinien wykonać elektryk z odpowiednimi kwalifikacjami. Błędne rozdzielenie przewodów neutralnych, niewłaściwe podłączenie przewodu ochronnego albo dobranie aparatu do nieprawidłowego układu sieci może spowodować ciągłe wyzwalanie, brak ochrony lub niebezpieczne napięcie na obudowie urządzeń.
Po montażu elektryk powinien sprawdzić działanie zabezpieczenia pomiarami. Użytkownik może okresowo naciskać przycisk „Test” zgodnie z instrukcją producenta, ale taki test nie zastępuje pomiarów instalacji.
Przy ingerencji w rozdzielnicę elektryczną skorzystaj z usług wykwalifikowanego elektryka. Samodzielny montaż bez odpowiednich kwalifikacji może skutkować porażeniem, pożarem albo brakiem wymaganej ochrony.
