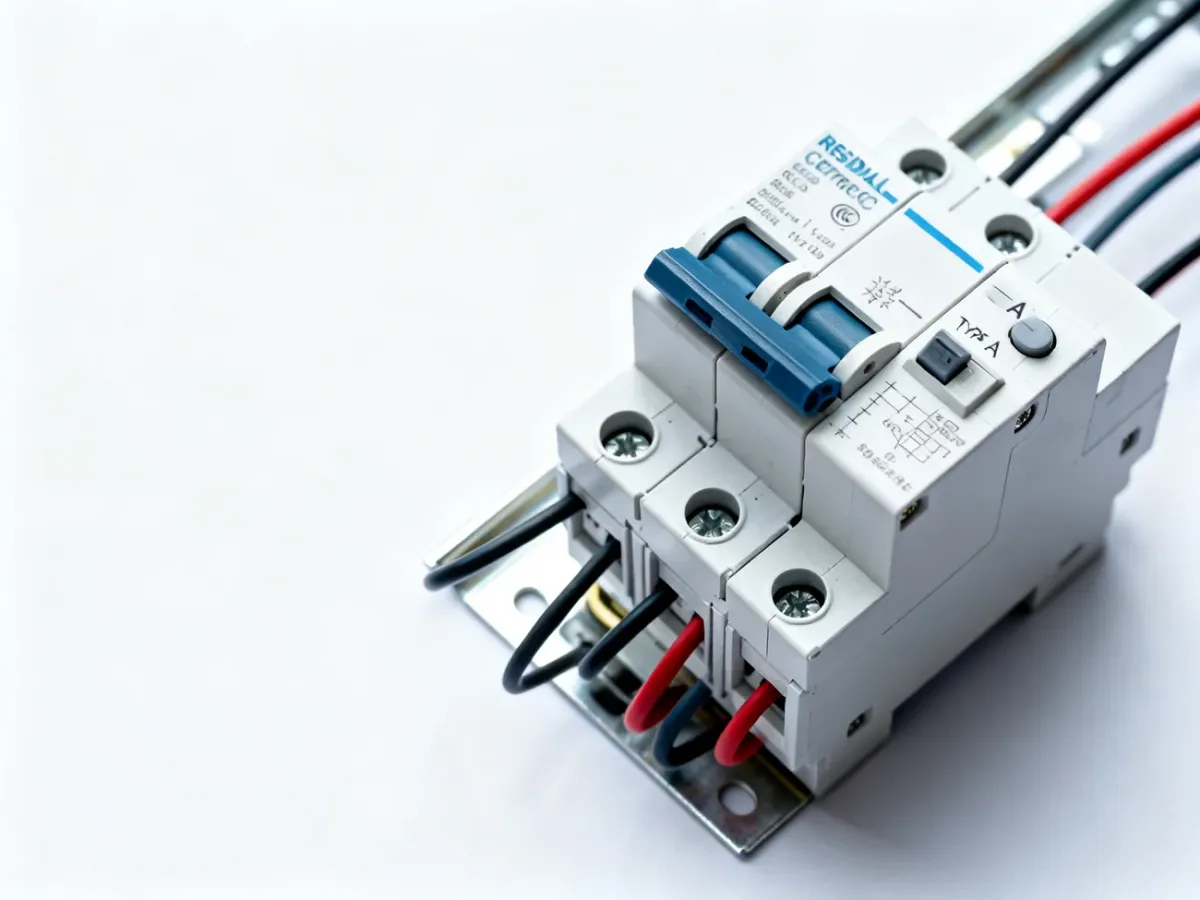

Różnicówka typu A czy AC – czym się różnią i co wybrać?
W nowoczesnej instalacji domowej wybierz różnicówkę typu A. Typ AC wykrywa tylko sinusoidalny prąd przemienny, dlatego może nie zadziałać prawidłowo przy części współczesnych urządzeń elektronicznych. Typ A rozpoznaje także pulsujące prądy stałe i jest dziś standardem bezpieczeństwa, a nie luksusowym dodatkiem.
Różnicówka typu A czy AC – najważniejsza różnica
Wyłącznik różnicowoprądowy, czyli RCD, porównuje prąd wpływający do obwodu z prądem, który z niego wypływa. Gdy pojawi się niebezpieczny prąd upływowy, aparat odłącza zasilanie. W typowych obwodach domowych często stosuje się czułość 30 mA, ale sam parametr IΔn nie określa rodzaju wykrywanych przebiegów.
Typ AC reaguje wyłącznie na sinusoidalny prąd różnicowy przemienny. Typ A zachowuje tę funkcję, a także wykrywa pulsujący prąd stały, który może występować w urządzeniach z prostownikami, zasilaczami impulsowymi i układami elektronicznego sterowania.
| Typ RCD | Wykrywany prąd | Zastosowanie | Status w nowoczesnym domu |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste odbiorniki bez elektroniki | Ograniczone zastosowanie, nie jest dobrym wyborem do nowych obwodów z elektroniką |
| A | Prąd przemienny oraz pulsujący prąd stały | Gniazda, oświetlenie LED, komputery, ładowarki i typowe AGD | Standardowy wybór do większości instalacji domowych |
| F | Zakres typu A oraz wybrane złożone przebiegi i częstotliwości | Niektóre urządzenia z jednofazowym falownikiem | Rozwiązanie specjalistyczne, dobierane do konkretnego odbiornika |
| B | Przebiegi wykrywane przez A i F oraz określone składowe stałe | Wybrane wallboxy, falowniki i urządzenia energoelektroniczne | Wymaga sprawdzenia dokumentacji urządzenia |
„Ślepy punkt” typu AC pojawia się wtedy, gdy prąd upływowy nie ma już czysto sinusoidalnego przebiegu. Współczesne zasilacze i przekształtniki mogą zmieniać charakter prądu tak, że prostszy aparat AC nie zapewni oczekiwanej reakcji. Nie oznacza to, że każdy odbiornik elektroniczny automatycznie wymaga typu F lub B. W większości zwykłych obwodów wystarczy typ A.
Do jakich urządzeń wybrać typ A?
Typ A pasuje do większości obwodów, w których pracują urządzenia z elektroniką prostującą lub impulsowym zasilaczem. Dotyczy to zarówno domu, jak i garażu wyposażonego w ładowarki czy elektronarzędzia.
Najczęściej typ A stosuje się przy takich odbiornikach:
- oprawy LED i urządzenia z elektronicznymi zasilaczami
- komputery, telewizory, routery i ładowarki
- pralki, zmywarki i lodówki z elektroniką sterującą
- elektronarzędzia oraz urządzenia garażowe z układami regulacji mocy
Przy pralce z silnikiem inwerterowym, klimatyzatorze inverter albo pompie z regulacją obrotów może być potrzebny typ F. Ten aparat obejmuje funkcje typu A, a jego konstrukcja jest lepiej dopasowana do złożonych prądów różnicowych generowanych przez jednofazowe falowniki. Nie każda pralka ani każda pompa wymaga jednak typu F, dlatego decydujące znaczenie ma instrukcja producenta.
Typ B może być wymagany przy urządzeniach zdolnych do generowania wygładzonego prądu stałego. Dotyczy to niektórych wallboxów, falowników fotowoltaicznych i urządzeń trójfazowych. Typ F nie jest uniwersalnym zamiennikiem typu B. Wymagania dla wybranych aparatów opisuje między innymi norma EN 62423, ale w konkretnej instalacji trzeba kierować się dokumentacją urządzenia i projektem.
Na co uważać przy wyborze?
Różnicówka nie zastępuje wyłącznika nadprądowego. RCD reaguje na prąd upływowy, ale samodzielnie nie chroni obwodu przed przeciążeniem ani zwarciem. Potrzebne są właściwie dobrane zabezpieczenia nadprądowe.
Nie należy też montować różnicówki w starej instalacji w układzie TN-C bez wcześniejszej oceny i przebudowy przez elektryka. W takim układzie przewód PEN łączy funkcję ochronną i neutralną, co wyklucza standardowe zastosowanie RCD. Nie wolno również dobierać aparatu wyłącznie według ceny lub prądu znamionowego, na przykład 25 A albo 40 A.
Jak podjąć decyzję przed zakupem?
Dobór typu to tylko część decyzji. Przed zakupem przejdź przez poniższe kroki:
- Sprawdź, czy obwód jest jednofazowy czy trójfazowy oraz jaki układ sieci występuje w instalacji.
- Spisz odbiorniki podłączone do obwodu i sprawdź w ich instrukcjach wymagany typ RCD.
- Wybierz typ A dla typowych obciążeń elektronicznych, typ F dla wskazanych urządzeń z jednofazowym falownikiem, a typ B tylko wtedy, gdy wymaga tego urządzenie lub projekt.
- Dobierz czułość, prąd znamionowy i liczbę biegunów do obwodu, zabezpieczenia nadprądowego oraz warunków instalacji.
- Zleć montaż elektrykowi z odpowiednimi kwalifikacjami i wykonanie pomiarów ochrony przeciwporażeniowej po zakończeniu prac.
Przed zamówieniem aparatu sprawdź jeszcze:
- czy wybrany typ jest zgodny z dokumentacją wszystkich urządzeń w obwodzie
- czy prąd znamionowy RCD nie jest niższy od wymaganego przez układ zabezpieczeń
- czy obwody gniazd, oświetlenia i urządzeń dużej mocy nie wymagają osobnego podziału
- czy rozdzielnica i instalacja są przystosowane do montażu oraz późniejszych pomiarów
W praktyce odpowiedź na pytanie „różnicówka A czy AC” jest prosta: do nowej lub modernizowanej instalacji domowej wybierz typ A, chyba że dokumentacja konkretnego urządzenia wskazuje typ F albo B. Typ AC może wyglądać na tańszy, ale przy współczesnej elektronice tworzy niepotrzebne ograniczenie ochrony. Ostateczny dobór, montaż i pomiary powinien wykonać wykwalifikowany elektryk.
