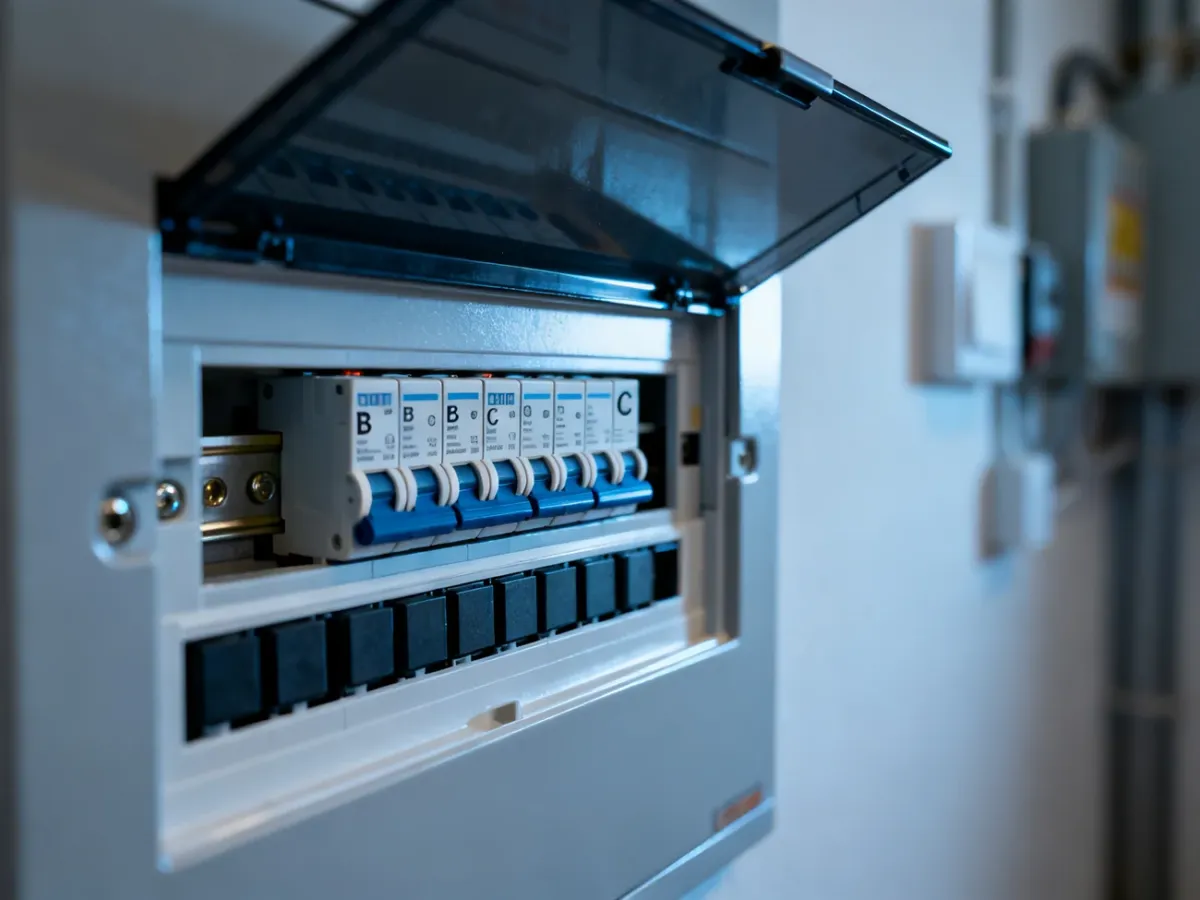

Jakie bezpieczniki do domu wybrać: typ B czy C?
W większości domowych obwodów wybierz wyłącznik nadprądowy typu B. Charakterystyka C jest potrzebna tylko wtedy, gdy konkretny odbiornik ma duży prąd rozruchowy, a parametry instalacji pozwalają na jej zastosowanie. Zmiana z B na C nie stanowi ulepszenia instalacji i nie powinna służyć jako sposób na wyeliminowanie częstego wyłączania obwodu.
Czym różnią się wyłączniki typu B i C?
Litera B lub C określa charakterystykę zadziałania wyłącznika nadprądowego, czyli jego reakcję na gwałtowny wzrost prądu. Nie zastępuje ona informacji o prądzie znamionowym oznaczanym jako In. Wyłącznik może mieć na przykład charakterystykę B i prąd znamionowy 16 A.
Typ B reaguje na zwarciowy wzrost prądu przy niższej jego wartości. Typ C toleruje większy, krótkotrwały impuls, dlatego może pracować w obwodach z silnym prądem rozruchowym. Podstawowe różnice wyglądają następująco:
| Cecha | Typ B | Typ C |
|---|---|---|
| Próg zadziałania członu zwarciowego | około 3–5 × In | około 5–10 × In |
| Reakcja na nagły wzrost prądu | szybsza przy niższym prądzie zwarciowym | wymaga wyższego prądu zwarciowego |
| Typowe zastosowanie | oświetlenie, gniazda i zwykłe odbiorniki domowe | silniki, pompy, kompresory i inne odbiorniki z dużym prądem rozruchowym |
Przykładowo, dla wyłącznika o wartości In równej 16 A człon zwarciowy typu B zadziała w zakresie około 48–80 A, a typu C w zakresie około 80–160 A. Są to wartości odnoszące się do charakterystyki wyzwalania, a nie do dopuszczalnego długotrwałego obciążenia przewodu.
Kiedy stosować typ B?
Charakterystyka B jest standardowym wyborem dla większości obwodów w domu lub mieszkaniu. Sprawdza się tam, gdzie odbiorniki nie powodują dużych impulsów prądu podczas uruchamiania.
Typ B zwykle stosuje się w obwodach zasilających:
- oświetlenie LED i inne oprawy oświetleniowe
- telewizory, konsole oraz drobny sprzęt RTV
- komputery, monitory i ładowarki
- gniazda ogólnego przeznaczenia w pokojach
Wybór prądu znamionowego, na przykład 10 A lub 16 A, musi wynikać z parametrów obwodu, przede wszystkim przekroju, długości i sposobu ułożenia przewodów oraz przewidywanego obciążenia. Sama moc podłączonych urządzeń nie wystarcza do dobrania zabezpieczenia.
Kiedy potrzebny jest typ C?
Prąd rozruchowy pojawia się w chwili uruchamiania niektórych urządzeń i przez krótki czas może być wyraźnie większy niż prąd pobierany podczas normalnej pracy. Dotyczy to przede wszystkim silników oraz sprężarek. Jeśli taki impuls powoduje nieuzasadnione zadziałanie typu B, elektryk może rozważyć charakterystykę C.
Typ C bywa stosowany w obwodach zasilających:
- pompy ciepła i inne urządzenia z dużym prądem rozruchowym
- lodówki i zamrażarki z kompresorem
- pralki, zmywarki oraz urządzenia z silnikiem
- pompy, kompresory i wybrane urządzenia wentylacyjne
- elektronarzędzia i urządzenia warsztatowe
Nie każde urządzenie z silnikiem wymaga jednak typu C. Jeżeli wyłącznik B często odłącza zasilanie, przyczyną może być przeciążenie obwodu, uszkodzenie odbiornika, zbyt mały przekrój przewodów albo niewłaściwie dobrany prąd znamionowy. Najpierw trzeba ustalić źródło problemu, a dopiero potem rozważać zmianę charakterystyki.
Dlaczego nie warto montować typu C „na zapas”?
Wyłącznik nadprądowy chroni przewody przed skutkami przeciążenia i zwarcia. Typ C ma wyższy próg zadziałania członu zwarciowego, więc w określonych warunkach może odłączyć obwód później niż typ B. Jeżeli obwód nie zasila odbiornika o dużym prądzie rozruchowym, taka zamiana może pogorszyć ochronę zamiast ją poprawić.
Przy doborze trzeba sprawdzić nie tylko charakterystykę i wartość In, lecz także impedancję pętli zwarcia. Parametr ten wpływa na wartość prądu zwarciowego w konkretnym punkcie instalacji. Zbyt duża impedancja może oznaczać, że prąd zwarciowy nie osiągnie wartości wymaganej do szybkiego zadziałania wyłącznika typu C.
Znaczenie mają również przekrój i sposób prowadzenia przewodów, długość obwodu, stan instalacji oraz przewidywane obciążenie. Wyłącznik nadprądowy nie zastępuje wyłącznika różnicowoprądowego ani ogranicznika przepięć. Są to osobne elementy ochrony, odpowiadające za inne zagrożenia.
Dobór i wymianę aparatury w rozdzielnicy oraz pomiar impedancji pętli zwarcia powinien wykonać wykwalifikowany elektryk. Dotyczy to szczególnie obwodów pomp ciepła, urządzeń warsztatowych, odbiorników dużej mocy i starszych instalacji, których stan lub dokumentacja budzą wątpliwości.
Dla typowego oświetlenia i gniazd ogólnych punktem wyjścia jest charakterystyka B. Typ C ma sens wtedy, gdy wymaga tego konkretne urządzenie, a jego zastosowanie potwierdzają pomiary i analiza całego obwodu.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej, dobór zabezpieczeń i pomiary powinien wykonać wykwalifikowany elektryk.
