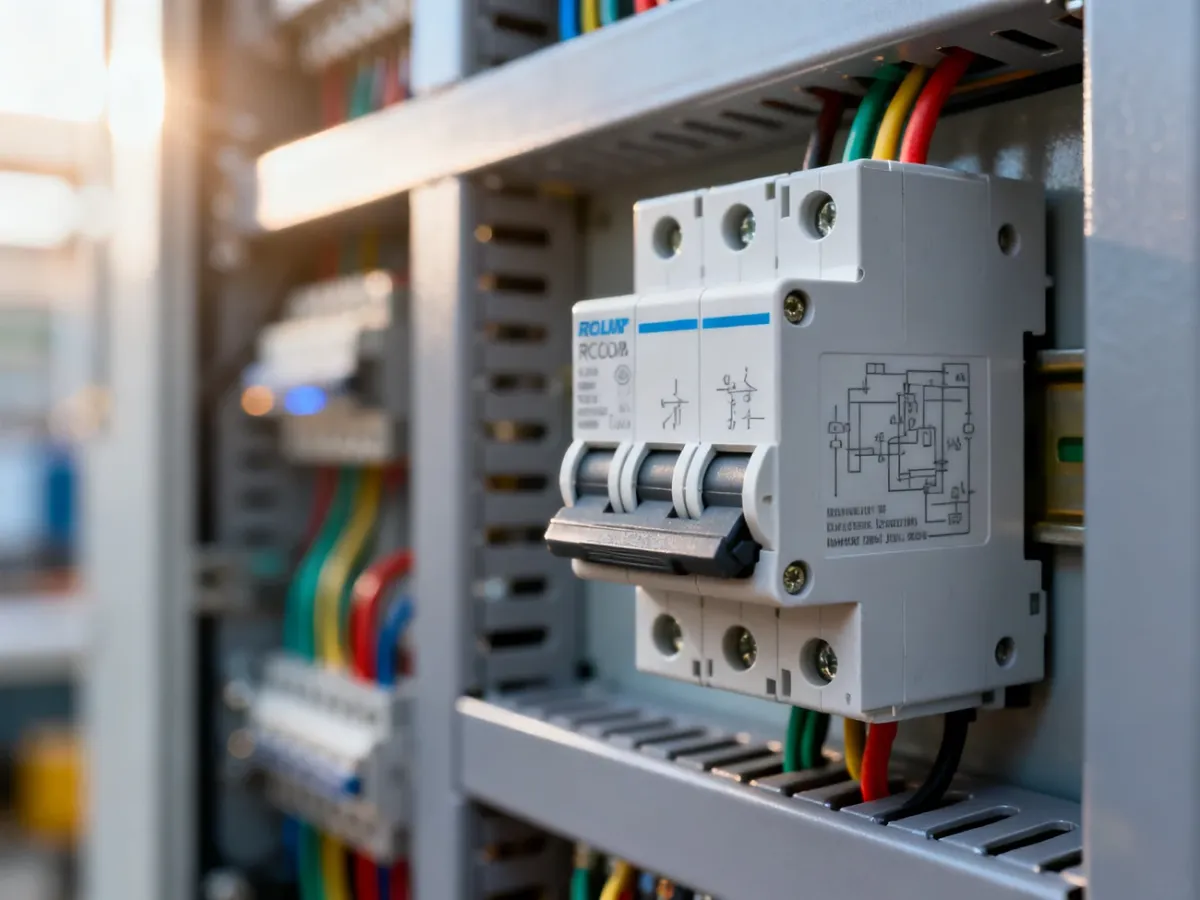

Wyłączniki różnicowoprądowe z członem nadprądowym – rodzaje i zasada działania

Wyłącznik różnicowoprądowy z członem nadprądowym, czyli RCBO, łączy w jednym aparacie funkcję różnicówki RCCB i wyłącznika nadprądowego MCB. Chroni użytkowników przed skutkami prądu upływu, a przewody i urządzenia przed przeciążeniem oraz zwarciem. Najczęściej zajmuje dwa moduły na szynie DIN, dlatego pozwala uporządkować rozdzielnicę i ograniczyć liczbę połączeń.

Czym jest wyłącznik RCBO?

Skrót RCBO pochodzi od angielskiego Residual Current Breaker with Overcurrent. Aparat kontroluje jednocześnie prąd różnicowy oraz prąd płynący w obwodzie. Pierwsza funkcja odpowiada za ochronę przeciwporażeniową, a druga za ochronę instalacji przed skutkami przeciążenia i zwarcia.

W klasycznym układzie te zadania realizują dwa urządzenia. RCCB wykrywa sytuację, w której część prądu odpływa poza właściwy obwód, na przykład przez uszkodzoną obudowę urządzenia lub ciało człowieka. MCB, nazywany potocznie „esem”, reaguje natomiast na zbyt duży prąd, który może przegrzać przewody. RCBO łączy oba człony w jednej obudowie i może zastąpić zestaw RCD + MCB dla danego obwodu.

Jak działa RCBO i czym różni się od osobnych aparatów?

Człon różnicowoprądowy porównuje prąd płynący przewodem fazowym i neutralnym. Gdy pojawi się różnica wskazująca na prąd upływu, aparat odłącza obwód. Człon nadprądowy reaguje na przeciążenie lub zwarcie, chroniąc przewody przed nadmiernym nagrzewaniem.

Największą zaletą takiego rozwiązania jest indywidualna ochrona obwodów. Awaria w obwodzie łazienki, kuchni lub gniazd zewnętrznych nie musi wyłączać wszystkich obwodów zabezpieczonych wspólną różnicówką. Trzeba jednak prawidłowo zaplanować układ i sprawdzić selektywność zabezpieczeń, aby zadziałanie aparatu znajdującego się bliżej miejsca awarii nie powodowało niepotrzebnego wyłączenia większej części instalacji.

RCBO zwykle zajmuje dwa moduły, choć dostępne są także konstrukcje o innych wymiarach. Klasyczny zestaw obejmujący RCCB i MCB potrzebuje najczęściej co najmniej trzech modułów, a także wymaga starannie poprowadzonych przewodów neutralnych za różnicówką.

RCBO nie jest więc rozwiązaniem bez wad. Przy uszkodzeniu jednego z jego członów wymienia się cały aparat. W klasycznym układzie można wymienić tylko RCCB albo tylko MCB. W praktyce oszczędność miejsca i czytelniejszy podział obwodów często uzasadniają wyższy koszt jednostkowy RCBO.

Kiedy stosować RCBO?

Dobór zależy od miejsca w rozdzielnicy, sposobu podziału obwodów i oczekiwanej niezależności zabezpieczeń. RCBO szczególnie dobrze sprawdza się w następujących sytuacjach:

• Mała rozdzielnica ma ograniczoną liczbę wolnych modułów.
• Modernizowana instalacja wymaga dodania ochrony różnicowoprądowej bez dużej przebudowy aparatury.
• Osobnej ochrony wymagają obwody łazienki, kuchni, garażu lub urządzeń zasilanych na zewnątrz.
• Inwestor chce ograniczyć skutki awarii do jednego obwodu, zamiast wyłączać większą część budynku.
• Ważne są krótsze połączenia i uporządkowany układ w rozdzielnicy.

W dużej rozdzielnicy klasyczny układ z jednym RCCB i kilkoma MCB może być ekonomiczny, ale trzeba uwzględnić podział obwodów oraz możliwość zadziałania wspólnej różnicówki. Z kolei zastosowanie RCBO dla każdego obwodu zwiększa niezależność, lecz wymaga większej liczby aparatów i starannego doboru.

Jakie parametry sprawdzić przed zakupem?

Sam fakt, że aparat jest RCBO, nie wystarcza do prawidłowego doboru. Parametry muszą odpowiadać przewodom, obciążeniu i rodzajowi odbiorników. Przed zakupem sprawdź:

• Prąd znamionowy – musi być dopasowany do obciążalności przewodów i charakteru obwodu, a nie tylko do mocy podłączonych urządzeń.
• Charakterystykę B lub C – B stosuje się zwykle w typowych obwodach odbiorczych, natomiast C może być potrzebna przy odbiornikach generujących większy prąd rozruchowy. Decyzję należy oprzeć na projekcie i warunkach zwarciowych.
• Typ AC, A lub B – typ AC reaguje na sinusoidalne prądy różnicowe, typ A także na prądy pulsujące występujące między innymi w urządzeniach elektronicznych, a typ B obejmuje również określone składowe prądu stałego. Typ B bywa wymagany w instalacjach związanych z fotowoltaiką lub ładowaniem pojazdów elektrycznych, ale zawsze trzeba sprawdzić wymagania konkretnego urządzenia.
• Prąd różnicowy – w instalacjach mieszkaniowych często stosuje się wartość 30 mA jako ochronę dodatkową przed porażeniem. Nie jest to jednak parametr, który można dobierać w oderwaniu od układu ochrony i przeznaczenia obwodu.
• Liczbę biegunów i sposób przyłączenia – popularne są wykonania 1P+N oraz 2P. Trzeba porównać schemat na aparacie z układem przewodów w rozdzielnicy.

Typ AC może być niewystarczający tam, gdzie odbiorniki zawierają zasilacze impulsowe, falowniki lub układy energoelektroniczne. W takich obwodach często rozważa się typ A, natomiast zastosowanie typu B wynika z konkretnego ryzyka i wymagań producenta urządzenia. Montaż oraz weryfikację ochrony powinien wykonać elektryk, który zna układ sieci, przekroje przewodów i warunki samoczynnego wyłączenia zasilania.

Notatka instalatorska: kompaktowość RCBO jest zaletą, ale oznacza też wymianę całego aparatu po awarii członu różnicowego albo nadprądowego. Przed montażem trzeba więc sprawdzić dostępność zamiennika o tych samych parametrach oraz zgodność sposobu zasilania z dokumentacją producenta.

Czy warto wybrać RCBO?

RCBO opłaca się przede wszystkim wtedy, gdy liczy się miejsce w rozdzielnicy, niezależność obwodów i prostsze prowadzenie przewodów. Pojedynczy aparat zwykle kosztuje więcej niż sam MCB lub RCCB, ale może ograniczyć koszty i zakres prac związanych z rozbudową małej rozdzielnicy. W nowej instalacji warto rozważyć osobne RCBO dla obwodów, których awaria nie powinna wyłączać pozostałej części budynku.

Przy ograniczonym budżecie i większej rozdzielnicy klasyczny zestaw RCCB + MCB nadal może być właściwym rozwiązaniem. Decyzję należy oprzeć na projekcie instalacji, wymaganym poziomie selektywności oraz parametrach odbiorników, a nie wyłącznie na liczbie modułów.

Prace przy rozdzielnicy i dobór zabezpieczeń powinien wykonywać elektryk posiadający odpowiednie kwalifikacje. Nieprawidłowy dobór RCBO może obniżyć poziom ochrony lub powodować nieuzasadnione wyłączenia instalacji.
