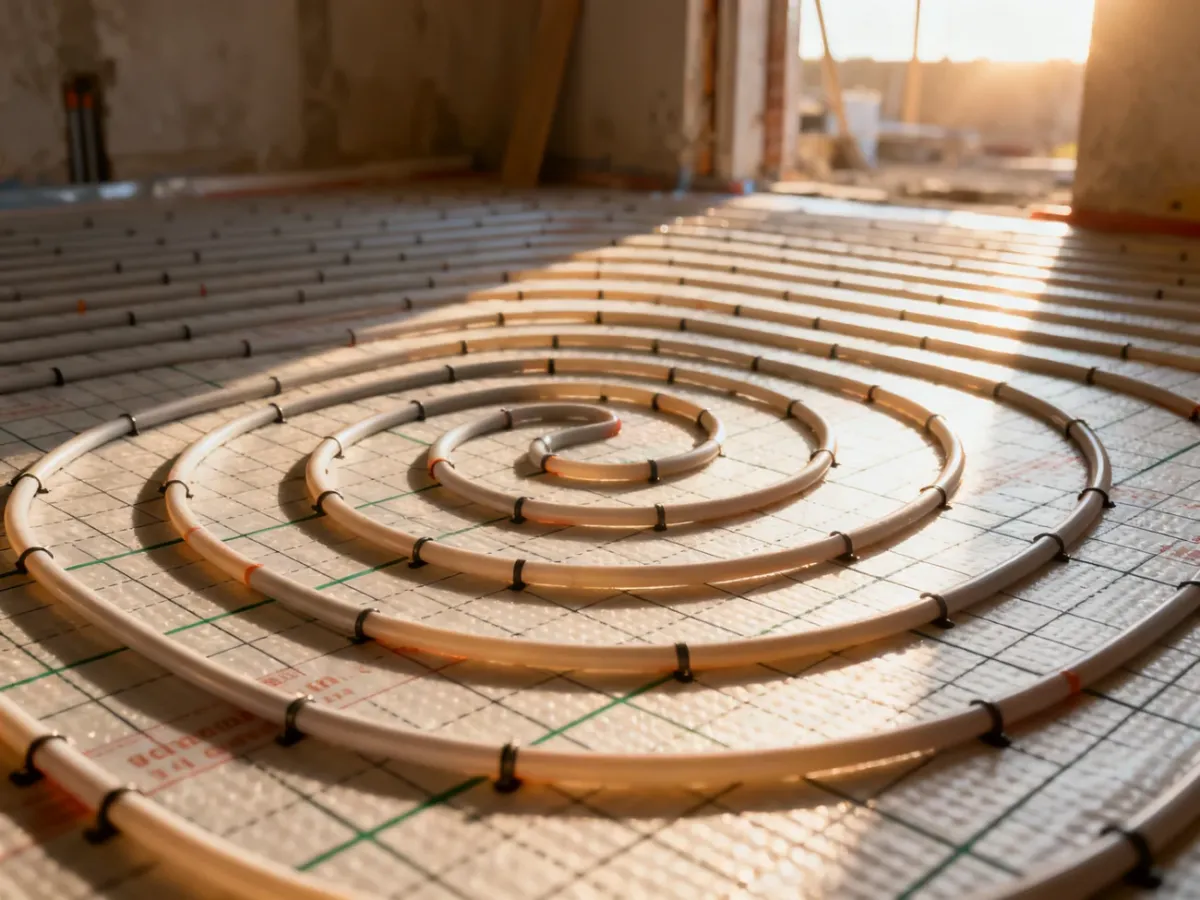

Ogrzewanie podłogowe – co 10 czy 15 cm układać rury?

Rozstaw rur ogrzewania podłogowego dobiera się na podstawie zapotrzebowania pomieszczenia na ciepło, a nie według zasady „wszędzie co 15 cm”. W instalacji z pompą ciepła często korzystniejszy jest rozstaw 10 cm, ponieważ pozwala uzyskać wymaganą moc przy niższej temperaturze zasilania. To sprzyja wyższej sprawności pompy, ale zwiększa zużycie rury, liczbę pętli i opory hydrauliczne.

Ogrzewanie podłogowe co 10 czy 15 cm?

Najważniejszym punktem wyjścia jest OZC, czyli obliczeniowe zapotrzebowanie na ciepło. Pokazuje ono, ile energii trzeba dostarczyć do konkretnego pomieszczenia przy temperaturze projektowej. Dopiero na tej podstawie można dobrać rozstaw rur, temperaturę zasilania i liczbę pętli.

Rozstaw 15 cm nie jest uniwersalnym standardem. Może dobrze działać w dobrze izolowanym pomieszczeniu z płytkami ceramicznymi, ale w innym wnętrzu okaże się zbyt rzadki albo niepotrzebnie gęsty. Zbyt duży rozstaw może powodować chłodniejsze pasy między rurami i wymuszać wyższą temperaturę wody. Zbyt mały, zastosowany bez analizy, zwiększa koszt instalacji i może prowadzić do zbyt długich obiegów.

Dlaczego 10 cm często sprawdza się przy pompie ciepła?

Mniejszy rozstaw rur oznacza większą powierzchnię aktywnie oddającą ciepło. Dzięki temu instalacja może przekazać wymaganą moc przy niższej temperaturze zasilania. W przypadku pompy ciepła ma to bezpośrednie znaczenie dla jej efektywności. Im niższa temperatura wody potrzebna do ogrzania budynku, tym zwykle wyższy COP, czyli współczynnik efektywności pompy.

Przy rozstawie 15 cm system także może pracować niskotemperaturowo, o ile wynika to z obliczeń. Jeżeli jednak zapotrzebowanie pomieszczenia jest większe, rzadsze ułożenie rur może wymagać podniesienia temperatury zasilania. Rozstaw 20 cm stosuje się w miejscach o niewielkich stratach ciepła lub tam, gdzie obliczenia potwierdzają wystarczającą moc. Wartości temperatury nie powinny być przyjmowane sztywno, ponieważ zależą od izolacji, posadzki, parametrów źródła ciepła i projektu instalacji.

W tabeli nie należy traktować temperatury zasilania jako gotowej nastawy dla każdego domu. Jej wartość wynika z projektu i musi uwzględniać także ograniczenia dotyczące temperatury powierzchni posadzki.

Co wpływa na wybór rozstawu rur?

OZC jest najważniejszym kryterium, ale projektant uwzględnia także kilka cech pomieszczenia i całej instalacji:

• Zapotrzebowanie na ciepło – pomieszczenie z dużymi stratami wymaga większej mocy grzewczej, którą można uzyskać między innymi przez zmniejszenie rozstawu.
• Rodzaj posadzki – płytki ceramiczne i gres dobrze przewodzą ciepło, natomiast panele na podkładzie oraz drewno stawiają większy opór cieplny.
• Źródło ciepła – pompa ciepła najlepiej współpracuje z instalacją, która osiąga wymaganą moc przy możliwie niskiej temperaturze zasilania.
• Izolacja budynku – w dobrze ocieplonym domu zapotrzebowanie może być na tyle małe, że większy rozstaw będzie wystarczający.
• Strefy brzegowe – przy dużych oknach lub drzwiach tarasowych można lokalnie zagęścić rury, jeśli uzasadniają to straty ciepła.

Strefa brzegowa nie powinna być wykonywana automatycznie przy każdym oknie. Jej zadaniem jest kompensowanie większych strat w konkretnym miejscu, a nie zastępowanie obliczeń dla całego pomieszczenia.

Gęstszy rozstaw oznacza większe zużycie materiału. Orientacyjnie przy rurze o średnicy 16 mm na 1 m² potrzeba około 10 m rury przy rozstawie 10 cm, około 6,5–7 m przy 15 cm i około 5 m przy 20 cm. Do tych wartości trzeba doliczyć dojścia od rozdzielacza. Są to wyłącznie dane do wstępnego oszacowania ilości materiału, nie projekt pętli.

Jakie problemy powoduje błędny rozstaw?

Najczęstszy błąd polega na ułożeniu rur co 15 cm w całym domu bez sprawdzenia, czy każda strefa potrzebuje takiej samej mocy. W pomieszczeniu o dużych stratach może to oznaczać konieczność podniesienia temperatury zasilania. W domu z pompą ciepła pogarsza to warunki jej pracy i może zwiększyć zużycie energii.

Nie oznacza to jednak, że rozstaw 10 cm należy stosować wszędzie. Przy dużej powierzchni gęste ułożenie zwiększa liczbę metrów rury i może wymusić podział instalacji na wiele obiegów. Jeżeli pętle będą zbyt długie, wzrosną opory hydrauliczne. W efekcie trudniej będzie uzyskać wymagany przepływ, a pompa obiegowa będzie musiała pracować z większą wydajnością.

Dla popularnej rury 16 × 2 mm często projektuje się pętle o długości około 80–100 m. W niektórych układach dopuszcza się długość zbliżoną do 120 m, ale zależy to od średnicy rury, przepływu, strat ciśnienia, rozdzielacza i parametrów pompy. Nie jest to wartość, którą można bezpiecznie przyjąć niezależnie od całej instalacji.

Duże pomieszczenie lepiej podzielić na kilka prawidłowo dobranych obiegów niż prowadzić jedną bardzo długą pętlę. Po uruchomieniu przepływy trzeba wyregulować na rozdzielaczu. Sama długość rur i ich rozstaw nie gwarantują równomiernego ogrzewania, jeśli obiegi nie zostaną hydraulicznie zrównoważone.

Jak zaplanować instalację?

Przy nowym budynku albo nietypowej bryle warto przejść przez kolejne etapy:

1. Wykonać OZC dla całego budynku i poszczególnych pomieszczeń.
2. Ustalić rodzaj posadzki, projektowaną temperaturę pomieszczeń i źródło ciepła.
3. Dobrać rozstaw rur, temperaturę zasilania, liczbę pętli oraz ich długość.
4. Sprawdzić opory hydrauliczne, przepływy i lokalizację rozdzielacza.
5. Przed wykonaniem jastrychu przeprowadzić próbę szczelności zgodnie z dokumentacją zastosowanego systemu.

Najczęściej rozstaw 10 cm będzie korzystny przy pompie ciepła i większym zapotrzebowaniu na moc, natomiast 15 cm może być wystarczające w wielu dobrze izolowanych pomieszczeniach. Ostateczna decyzja powinna wynikać z OZC, parametrów posadzki i obliczeń hydraulicznych. Jeśli instalator proponuje jeden rozstaw w całym domu bez pokazania tych założeń, warto poprosić o projekt lub niezależną weryfikację. Koszt profesjonalnego OZC jest niewielki w porównaniu z wydatkiem na instalację, której po wykonaniu posadzki nie da się łatwo zmienić.
