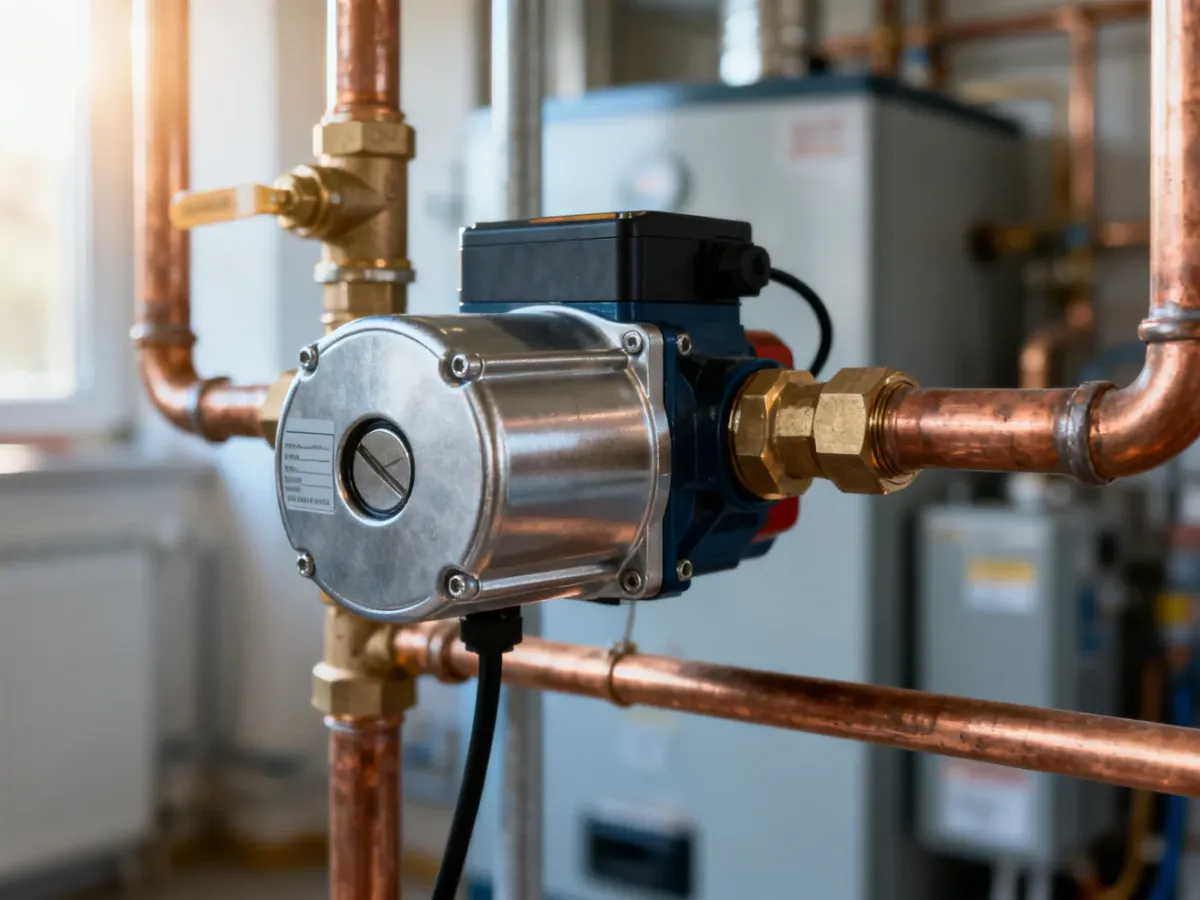

Pompa c.o. – na zasilaniu czy powrocie? Gdzie najlepiej zamontować?

Pompa c.o. nie powinna być montowana automatycznie ani na zasilaniu, ani na powrocie. O wyborze decyduje rozkład ciśnień, przede wszystkim położenie punktu podłączenia naczynia wzbiorczego. Pompa powinna tłoczyć wodę od tego punktu w stronę instalacji, aby utrzymać odpowiednie ciśnienie na ssaniu i ograniczyć ryzyko kawitacji oraz zasysania powietrza.

Pompa c.o. na zasilaniu czy powrocie – od czego zacząć?

Określenie „zasilanie” oznacza rurę, którą gorąca woda płynie ze źródła ciepła do odbiorników, a „powrót” – przewód, którym wraca do kotła. Sama temperatura wody nie rozstrzyga jednak, gdzie powinna znaleźć się pompa obiegowa.

W zamkniętej instalacji pompa nie „wciąga” wody z jednego miejsca i nie podnosi jej na wysokość budynku. Wytwarza różnicę ciśnień, która pokonuje opory rur, kolan, zaworów, wymiennika i grzejników. Dlatego najpierw trzeba odtworzyć schemat hydrauliczny, a dopiero później oceniać, czy korzystniejsze będzie zasilanie, czy powrót.

Najważniejszym punktem odniesienia jest miejsce podłączenia naczynia przeponowego. W tym miejscu ciśnienie w instalacji pozostaje względnie stabilne, dlatego mówi się o punkcie stałego ciśnienia. Korzystny układ powstaje wtedy, gdy pompa tłoczy od tego punktu w stronę instalacji.

Jak naczynie wzbiorcze wpływa na pracę pompy?

Naczynie przeponowe stabilizuje ciśnienie w miejscu swojego podłączenia. Pompa zmienia natomiast rozkład ciśnienia po obu stronach wirnika. Po stronie ssawnej ciśnienie jest niższe, a po stronie tłocznej wyższe o wartość przyrostu wytworzonego przez pompę.

Jeżeli pompa tłoczy od punktu podłączenia naczynia, większość instalacji znajduje się po stronie podwyższonego ciśnienia. Zmniejsza to ryzyko, że w najwyższych punktach pojawi się podciśnienie, a przez automatyczne odpowietrzniki lub nieszczelności dostanie się powietrze.

Odwrotny układ może obniżyć ciśnienie na ssaniu pompy. Największy spadek występuje bezpośrednio przed wirnikiem. Przy małym ciśnieniu statycznym, wysokiej temperaturze wody i dużej prędkości pompy warunki pracy mogą stać się niekorzystne.

Wysokość budynku nadal ma znaczenie, ponieważ wpływa na ciśnienie napełnienia. Ciśnienie przy kotle powinno zapewniać zapas w najwyższym punkcie instalacji, także po rozgrzaniu wody. Dobór pompy i ustalenie ciśnienia statycznego to dwa osobne zadania, które trzeba sprawdzić razem.

Kawitacja i zasysanie powietrza

Kawitacja powstaje, gdy lokalne ciśnienie przy wirniku spada tak nisko, że woda zaczyna tworzyć pęcherzyki pary. Ich zapadanie się w obszarze wyższego ciśnienia powoduje szum, drgania i zużywanie elementów pompy.

Wyższa temperatura zwiększa ryzyko tego zjawiska, ponieważ podgrzana woda łatwiej przechodzi w stan pary przy niższym ciśnieniu. Dlatego instrukcje pomp określają wymagane minimalne ciśnienie po stronie ssawnej zależnie od temperatury medium.

Pompa zamontowana na chłodniejszym powrocie nie będzie bezpieczna, jeśli po jej stronie ssawnej występuje zbyt niskie ciśnienie. Temperatura ma znaczenie, ale nie zastępuje analizy punktu stałego ciśnienia.

Szum pompy nie zawsze oznacza kawitację. Podobne objawy mogą powodować powietrze, zabrudzony filtr, zbyt wysoki bieg, niewłaściwe położenie wału albo zawór zwrotny stawiający zbyt duży opór. Jeśli hałas pojawia się dopiero po rozgrzaniu instalacji, trzeba sprawdzić również ciśnienie przy maksymalnej temperaturze.

PN-EN 12828 odnosi wymagania dotyczące wysokości statycznej do strony ssawnej pompy i wskazuje konieczność uwzględnienia instrukcji producenta. Nie ustanawia zasady „zasilanie zawsze” ani „powrót zawsze”.

Gdzie zamontować pompę w zależności od instalacji?

To samo położenie pompy może być poprawne w jednym układzie i błędne w innym. Znaczenie mają typ źródła ciepła, sposób podłączenia naczynia, ochrona powrotu, obecność bufora oraz wymagania producenta.

Typ instalacji	Zalecane miejsce	Uzasadnienie
Kocioł wiszący	Zgodnie z fabrycznym schematem	Pompa, naczynie i wymiennik są częścią konkretnej konstrukcji. Nie należy zmieniać ich położenia na podstawie ogólnej porady.
Kocioł stałopalny	Według układu ochrony kotła	Trzeba uwzględnić ochronę powrotu, minimalny przepływ, zabezpieczenie przed przegrzaniem i możliwość odbioru ciepła po zaniku zasilania.
Układ otwarty	Po analizie całego schematu	Droga bezpieczeństwa do naczynia otwartego musi pozostać drożna, a pompa nie może powodować podciśnienia i napowietrzania instalacji.
Układ z buforem	Osobno dla obiegu źródła i odbiorników	Pompa kotłowa oraz pompa instalacyjna obsługują różne obiegi i mogą wymagać innych miejsc montażu.

Kocioł wiszący

W nowoczesnym kotle wiszącym pompa często jest wbudowana, a jej położenie wynika z konstrukcji wymiennika, odpowietrzania i hydrauliki urządzenia. Instrukcja producenta kotła jest tutaj nadrzędna. Nie należy przenosić pompy na zasilanie lub powrót tylko dlatego, że w innym budynku zastosowano takie rozwiązanie.

Zmiana układu może zaburzyć minimalny przepływ przez wymiennik, współpracę z automatyką, działanie bypassu albo odpowietrzanie. Jeżeli pompa jest zewnętrzna, miejsce jej montażu również powinno wynikać ze schematu producenta.

Kocioł stałopalny

Przy kotle na drewno, pellet lub węgiel trzeba analizować pompę razem z ochroną powrotu i zabezpieczeniem przed przegrzaniem. Samo przeniesienie urządzenia z zasilania na powrót nie tworzy ochrony kotła.

Pompa grupy ładującej współpracuje z zaworem mieszającym lub termostatycznym i ma określone zadanie w małym obiegu kotłowym. Nie wolno przenosić jej bez sprawdzenia całego schematu. W układzie otwartym szczególne znaczenie ma także drożna rura bezpieczeństwa prowadząca do naczynia wzbiorczego.

Bufor, sprzęgło i ogrzewanie podłogowe

Bufor rozdziela funkcjonalnie obieg źródła ciepła od obiegu odbiorników. Pompa kotłowa może ładować bufor, a druga pompa zasilać grzejniki lub rozdzielacz ogrzewania podłogowego. W takim przypadku pytanie o jedną „właściwą” stronę instalacji traci sens, ponieważ każda pompa pracuje w innym obiegu.

W grupie mieszającej pompa często znajduje się za zaworem mieszającym i obsługuje obieg rozdzielacza. Jej położenie, kierunek przepływu i sposób współpracy z zaworem należy odczytać z dokumentacji zestawu.

Zasilanie jest korzystne – gdy wymaga tego schemat producenta źródła ciepła.
Zasilanie jest korzystne – gdy przed pompą znajduje się prawidłowo podłączone naczynie i zapewnione jest wymagane ciśnienie ssania.
Zasilanie jest korzystne – gdy pompa współpracuje z separatorem powietrza w miejscu sprzyjającym usuwaniu mikropęcherzy.
Zasilanie jest korzystne – gdy pompa obsługuje obieg za sprzęgłem lub zaworem mieszającym i taki układ przewidziano w projekcie.

Powrót jest uzasadniony – gdy dopuszczalna temperatura pompy i schemat źródła przewidują takie położenie.
Powrót jest uzasadniony – gdy naczynie wzbiorcze pozostaje po stronie ssawnej pompy.
Powrót jest uzasadniony – gdy pompa należy do układu ochrony powrotu lub grupy ładującej.
Powrót jest uzasadniony – gdy instrukcja kotła wymaga takiego rozwiązania z powodu sposobu przepływu przez wymiennik.

Jak poprawnie zamontować pompę obiegową?

Niezależnie od tego, czy pompa trafia na zasilanie, czy na powrót, trzeba zachować podstawowe zasady montażu. Dotyczą one samego urządzenia, a nie koloru ani nazwy rury:

Strzałka na korpusie musi wskazywać rzeczywisty kierunek przepływu wody.
Wał silnika pompy mokrobieżnej powinien znajdować się w położeniu poziomym, chyba że instrukcja konkretnego modelu dopuszcza inną orientację.
Filtr siatkowy należy umieścić przed pompą zgodnie ze schematem, aby ograniczyć ryzyko uszkodzenia przez osady.
Zawory odcinające po obu stronach pompy powinny umożliwiać serwis bez opróżniania całej instalacji.

Po montażu instalację trzeba napełnić powoli, odpowietrzyć i sprawdzić szczelność. Odpowietrznik zamontowany w obszarze podciśnienia może zamiast usuwać powietrze zasysać je do układu. Dlatego jego położenie również należy ocenić względem pompy i naczynia.

Najczęstsze błędy i ich skutki

Najczęściej problem nie wynika z samej decyzji „zasilanie czy powrót”, lecz z pominięcia elementu, który wpływa na hydraulikę całego obiegu.

Zawór zwrotny zamontowany bez sprawdzenia pozycji

Zawór zwrotny kulowy lub różnicowy może wyglądać podobnie do innych modeli, ale dopuszczalna pozycja montażu zależy od jego konstrukcji. W niektórych zaworach kulka, prowadnice lub elementy podtrzymujące mogą przy określonym kierunku ułożenia utrudniać pełne zamknięcie albo otwarcie.

Dotyczy to także układów, w których zawór ma umożliwiać przepływ grawitacyjny po zaniku zasilania pompy. Zawór zamontowany „zgodnie ze strzałką” nie musi być zamontowany zgodnie z instrukcją w zakresie orientacji korpusu.

Strzałka określa kierunek przepływu. Nie potwierdza, że zawór może pracować w każdej pozycji ani że zachowa wymaganą funkcję po zaniku zasilania.

Pompa przeniesiona bez zmiany układu ciśnień

Przeniesienie pompy z zasilania na powrót zmienia położenie strony ssawnej i tłocznej względem naczynia, odpowietrzników, zaworów oraz źródła ciepła. Może poprawić warunki temperaturowe, ale jednocześnie pogorszyć odpowietrzanie lub zwiększyć ryzyko podciśnienia.

Jeśli po zmianie pompa zaczyna szumieć, instalacja nie powinna być diagnozowana wyłącznie przez zwiększenie biegu. Najpierw trzeba sprawdzić poziom wody, ciśnienie napełnienia, ciśnienie w naczyniu, drożność filtra, pozycję wału i działanie zaworów.

Kawitacja mylona z zapowietrzeniem

Zapowietrzenie często powoduje przelewanie, nierównomierne grzanie i przerwy w przepływie. Kawitacja daje zwykle szorstki szum, drgania i nasila się przy wysokiej temperaturze lub większej prędkości pompy. Objawy mogą się nakładać, dlatego bez oględzin całego układu nie da się rzetelnie wskazać jednej przyczyny.

W przypadku niestabilnego ciśnienia, hałasu utrzymującego się mimo odpowietrzenia albo kotła stałopalnego bez pewnego zabezpieczenia przed przegrzaniem potrzebna jest ocena instalatora na miejscu.

Jak sprawdzić instalację przed uruchomieniem?

Przed podjęciem decyzji o montażu albo przeniesieniu pompy przeanalizuj instalację w następującej kolejności:

Zaznacz na schemacie źródło ciepła, wszystkie pompy, zawory zwrotne i miejsce podłączenia naczynia wzbiorczego.
Sprawdź, czy pompa tłoczy od punktu stałego ciśnienia, a nie w jego stronę.
Porównaj ciśnienie na ssaniu z wymaganiami producenta dla temperatury roboczej instalacji.
Zweryfikuj kierunek przepływu, położenie wału, filtr, zawory odcinające i dostęp do odpowietrzania.
Przeanalizuj pracę instalacji przy różnych stanach, na przykład przy zamkniętych termostatach, wyłączonych obiegach i zaniku zasilania pompy.

Czy instalacja jest gotowa do uruchomienia?

Przed uruchomieniem sprawdź poniższe punkty:

Punkt podłączenia naczynia wzbiorczego został zaznaczony na aktualnym schemacie.
Pompa tłoczy od tego punktu, a ciśnienie na jej ssaniu spełnia wymagania producenta.
Strzałka przepływu i położenie wału odpowiadają instrukcji pompy.
Instalacja jest szczelna, napełniona, przepłukana i odpowietrzona.
W układzie otwartym droga bezpieczeństwa do naczynia pozostaje drożna i nie można jej odciąć przypadkowym zamknięciem zaworu.
Kocioł stałopalny ma przewidzianą ochronę powrotu i odbiór ciepła po zaniku zasilania.
Zawory zwrotne działają w sprawdzonych pozycjach montażowych.
Przetestowano pracę wszystkich pomp i obiegów w przewidzianych kombinacjach.

Najbezpieczniejsza odpowiedź na pytanie „pompa c.o. na zasilaniu czy powrocie?” brzmi więc: tam, gdzie wynika to z punktu stałego ciśnienia, instrukcji źródła ciepła i warunków pracy pompy. W kotle wiszącym decyduje fabryczny schemat. W kotle stałopalnym trzeba uwzględnić ochronę powrotu i zabezpieczenie przed przegrzaniem. W każdym układzie należy sprawdzić przede wszystkim ciśnienie po stronie ssawnej, a nie samą temperaturę rury.
