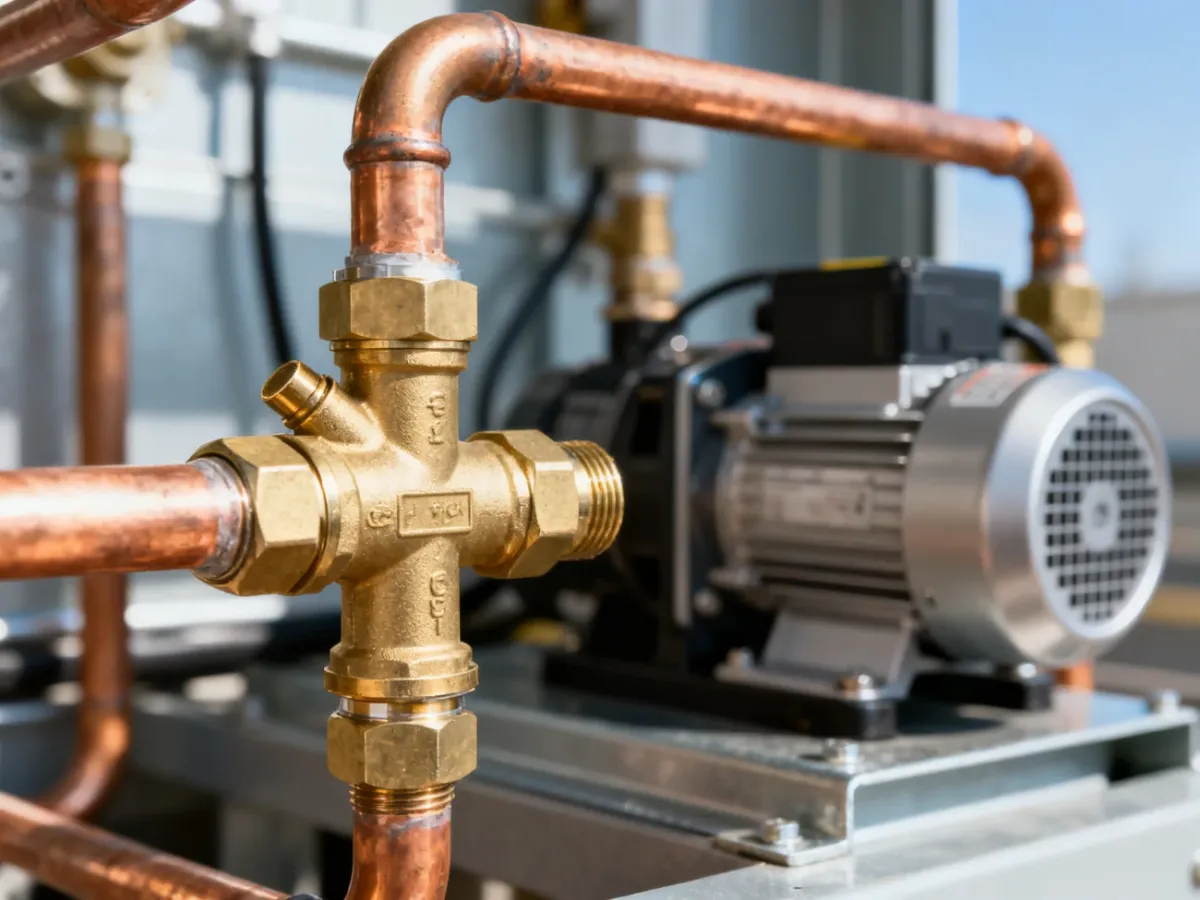

Zawór trójdrożny – przed czy za pompą go zamontować?

W obiegu CO zawór trójdrożny mieszający najczęściej montuje się przed pompą, a pompę umieszcza za zaworem – po stronie instalacji. Dzięki temu pompa zasysa i tłoczy już wymieszany czynnik do grzejników lub ogrzewania podłogowego. W obiegu CWU oraz przy zaworze przełączającym układ może wyglądać inaczej, dlatego decydujące znaczenie ma funkcja zaworu i schemat producenta.

Zawór trójdrożny przed czy za pompą?

Nie ma jednej odpowiedzi dla każdego układu. Trzeba rozróżnić zawór mieszający od przełączającego oraz sprawdzić, czy element pracuje w obiegu centralnego ogrzewania, czy ciepłej wody użytkowej.

W typowym obiegu CO zawór mieszający łączy gorącą wodę zasilającą z chłodniejszą wodą powracającą z instalacji. Pompa znajdująca się za zaworem pobiera przygotowany strumień i tłoczy go do odbiorników. W uproszczeniu można przyjąć zasadę: zawór mieszający, następnie pompa obiegowa i dalej instalacja.

W obiegu CWU albo w układzie z zaworem przełączającym pompa może znajdować się przed zaworem. Taka konfiguracja służy zwykle do kierowania czynnika do wybranego odbiornika, na przykład zasobnika CWU lub obiegu grzewczego. Nie należy przenosić tej zasady bezpośrednio na każdy układ CO.

Położenie pompy względem rodzaju zaworu

Dlaczego pompa trafia za zawór mieszający?

Zawór mieszający ma trzy porty. Jeden doprowadza gorący czynnik ze źródła ciepła, drugi przyjmuje chłodniejszy powrót, a trzeci odprowadza wodę o temperaturze ustalonej przez położenie zawieradła. Pompa za zaworem wymusza przepływ przez obieg odbiorczy i pobiera właśnie tę wymieszaną wodę.

Takie usytuowanie pozwala regulować temperaturę zasilania grzejników albo podłogówki bez kierowania całego strumienia przez krótki obieg kotłowy. Jest też użyteczne przy ochronie kotła na paliwo stałe przed zbyt chłodnym powrotem. W zależności od projektu zawór może być wykorzystany do podnoszenia temperatury powrotu, obniżania temperatury zasilania albo realizowania obu funkcji w określonym zakresie.

Przy zaworze przełączającym sytuacja jest inna. Element nie miesza dwóch strumieni, lecz zmienia drogę przepływu. Może na przykład przełączać pracę między ogrzewaniem budynku a zasobnikiem CWU. Pompa tłoczy wtedy czynnik zgodnie z układem hydraulicznym, a zawór kieruje go do wybranego odbiornika.

Nieprawidłowe ustawienie pompy może powodować niewłaściwe proporcje mieszania, ograniczenie przepływu, hałas, niestabilną temperaturę albo przeciążenie siłownika. W niektórych warunkach może także sprzyjać kawitacji, zwłaszcza gdy pompa pracuje przy zbyt małym ciśnieniu na ssaniu lub instalacja ma duże opory przepływu. Przed montażem sprawdź przede wszystkim:

• Rodzaj zaworu – mieszający i przełączający mają inne zadania hydrauliczne.
• Oznaczenia portów – symbole na korpusie wskazują właściwy kierunek przepływu.
• Miejsce pompy – powinno wynikać ze schematu konkretnego obiegu, a nie wyłącznie z położenia zaworu.
• Parametry przepływu – średnica przyłącza nie zastępuje doboru zaworu według przepływu i współczynnika Kvs.

Układ otwarty – czego nie wolno robić?

W układzie otwartym nie wolno montować zaworu trójdrożnego ani żadnej armatury odcinającej na rurze bezpieczeństwa prowadzącej do naczynia wzbiorczego lub przelewowego. Ta droga musi pozostać drożna i zapewniać swobodne odprowadzenie nadmiaru czynnika przy wzroście temperatury.

Zablokowanie albo przewężenie rury bezpieczeństwa może uniemożliwić ujście wody i pary. W razie przegrzania kotła prowadzi to do niebezpiecznego wzrostu ciśnienia oraz ryzyka uszkodzenia, a nawet rozerwania urządzenia. Zawór mieszający należy włączać wyłącznie w części instalacji, która nie narusza funkcji zabezpieczeń.

Dotyczy to szczególnie instalacji z kotłami na paliwo stałe, gdzie położenie pompy i zaworu trzeba analizować razem z naczyniem wzbiorczym, obiegiem grawitacyjnym oraz ochroną kotła. W układach z kilkoma źródłami ciepła, buforem, zasobnikiem CWU lub obiegiem awaryjnym schemat powinien sprawdzić projektant instalacji.

Przed uruchomieniem upewnij się, że:

• rura bezpieczeństwa do naczynia wzbiorczego nie ma zaworu, filtra ani innego elementu mogącego zamknąć przepływ,
• pompa nie odcina grawitacyjnej drogi odbioru ciepła, jeśli instalacja ma działać także bez zasilania elektrycznego,
• zawór nie został zamontowany na przewodzie przelewowym ani na odcinku zabezpieczającym kocioł,
• ustawienie armatury odpowiada dokumentacji całego układu, a nie tylko instrukcji samego zaworu.

Jak zamontować i sprawdzić zawór?

Sam kierunek „przed” albo „za” pompą nie wystarczy. Liczą się także porty zaworu, kierunek przepływu, położenie siłownika i dostęp do serwisowania. Korpus może być zamontowany pionowo lub poziomo tylko wtedy, gdy dopuszcza to instrukcja danego modelu. Siłownik powinien mieć warunki do pracy i demontażu.

1. Porównaj funkcję zaworu ze schematem instalacji – ustal, który port jest zasilaniem, powrotem i wyjściem na obieg.
2. Ustaw korpus zgodnie ze strzałkami przepływu, ponieważ zamiana portów może uniemożliwić prawidłowe mieszanie lub przełączanie.
3. Zamontuj pompę po właściwej stronie zaworu i pozostaw dostęp do filtrów, śrubunków, siłownika oraz elementów odpowietrzających.
4. Napełnij i odpowietrz instalację, a następnie sprawdź temperaturę zasilania, temperaturę powrotu i reakcję zaworu na sterowanie.
5. Po rozgrzaniu układu skontroluj, czy wszystkie odbiorniki otrzymują przepływ oraz czy pompa nie pracuje głośno lub niestabilnie.

Jeżeli zawór ma siłownik, jego kierunek obrotu i zakres pracy trzeba skonfigurować zgodnie z instrukcją producenta. Warto też sprawdzić, czy sterownik otrzymuje prawidłowe odczyty z czujników. Sama zmiana położenia pompy nie naprawi układu, w którym błędnie podłączono porty zaworu albo źle ustawiono automatykę.

W typowym obiegu CO odpowiedź brzmi więc: zawór mieszający przed pompą, pompa za zaworem. Dla CWU i zaworu przełączającego układ może być odmienny. Jeśli instalacja obejmuje kocioł na paliwo stałe, kilka źródeł ciepła lub układ otwarty, montaż należy zweryfikować na kompletnym schemacie hydraulicznym przez projektanta albo wykwalifikowanego instalatora.
