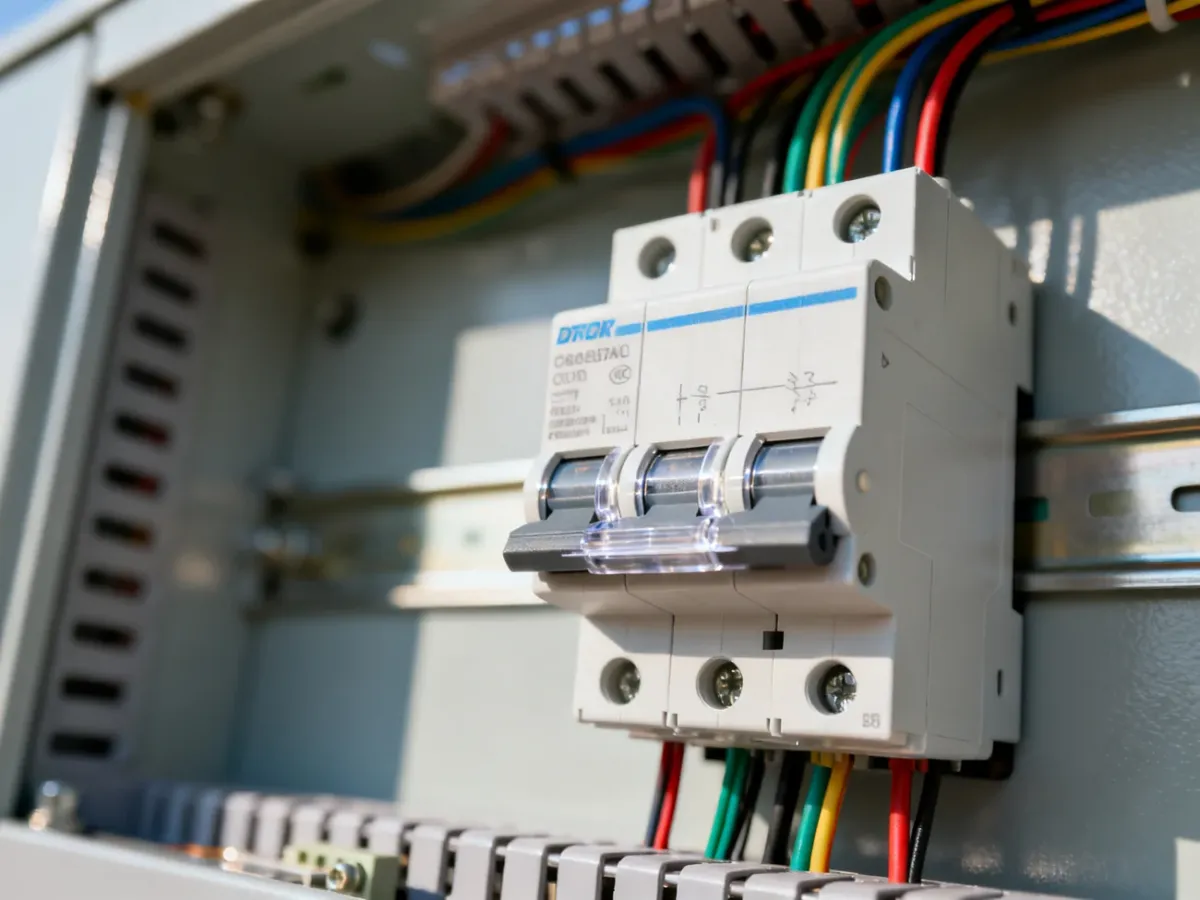

Wyłącznik różnicowoprądowy 1 fazowy 20a – zastosowanie i montaż
Wyłącznik różnicowoprądowy 1-fazowy 20A to aparat typu RCBO, który łączy ochronę różnicowoprądową z zabezpieczeniem nadprądowym. W jednym module zastępuje osobny wyłącznik RCD i wyłącznik nadprądowy MCB. Wartość 20A dotyczy członu nadprądowego, natomiast typowa czułość 30mA odnosi się do ochrony różnicowoprądowej.
Czym jest wyłącznik różnicowoprądowy 1-fazowy 20A?
RCBO, czyli wyłącznik różnicowoprądowy z członem nadprądowym, monitoruje prąd przepływający w obwodzie. Gdy wykryje upływ do ziemi, może odłączyć zasilanie, ograniczając ryzyko porażenia. Człon nadprądowy reaguje z kolei na przeciążenie i zwarcie.
Wariant jednofazowy jest przeznaczony do obwodów zasilanych napięciem 230 V. Zajmuje mniej miejsca niż zestaw złożony z oddzielnej różnicówki i wyłącznika nadprądowego. Trzeba jednak pamiętać, że awaria jednego z członów zwykle oznacza wymianę całego aparatu.
Najważniejsze parametry techniczne
Dokładne wartości zależą od konkretnej serii i producenta. Przed montażem należy sprawdzić kartę katalogową oraz schemat umieszczony na obudowie. Dla typowego aparatu 20A można przyjąć następujące parametry:
| Parametr | Wartość lub opis |
|---|---|
| Prąd znamionowy | 20A, określa człon nadprądowy |
| Znamionowy prąd różnicowy | Najczęściej 30mA, wartość związana z funkcją RCD |
| Zdolność zwarciowa | Często 6kA, ale wartość należy potwierdzić dla wybranego modelu |
| Typ detekcji | Typ A wykrywa prąd przemienny oraz pulsujące składowe prądu stałego, typ AC reaguje na prąd przemienny |
| Charakterystyka nadprądowa | B20 lub C20, zależnie od projektu i parametrów obwodu |
| Montaż | Szyna DIN TH35 |
Urządzenia tego typu są projektowane zgodnie z wymaganiami normy IEC/EN 61009-1. Nie oznacza to jednak, że każdy aparat 20A ma identyczną budowę. Występują między innymi wersje 1P+N, różne szerokości modułowe, odmienne przekroje obsługiwanych przewodów oraz różne zdolności zwarciowe.
Gdzie stosuje się RCBO 20A?
Dobór aparatu zależy od rodzaju odbiorników, spodziewanego obciążenia i parametrów instalacji. Wyłącznik o prądzie znamionowym 20A może zabezpieczać wydzielony obwód, jeśli przekrój przewodów, sposób ułożenia oraz warunki zwarciowe pozwalają na takie rozwiązanie.
Typ A jest zwykle lepszym wyborem dla obwodów zawierających elektronikę, ponieważ rozpoznaje także pulsujące składowe prądu stałego. Typ AC może być stosowany tylko wtedy, gdy charakter odbiorników i projekt instalacji na to pozwalają. Przykładowe zastosowania obejmują:
- Obwody oświetlenia LED z elektronicznymi zasilaczami.
- Stanowiska komputerowe, urządzenia IT i małe serwerownie.
- Moduły automatyki oraz instalacje inteligentnego domu.
- Wydzielone obwody gniazd przeznaczone dla urządzeń elektronicznych.
Charakterystyka B i C nie opisuje czułości różnicowoprądowej. Dotyczy sposobu zadziałania członu nadprądowego. Wybór między B20 a C20 powinien wynikać z projektu oraz prądów rozruchowych odbiorników, a nie z samej wartości 20A.
Jak bezpiecznie zamontować urządzenie?
Prace w rozdzielnicy powinien wykonywać elektryk posiadający wymagane kwalifikacje. Samo wyłączenie głównego wyłącznika nie zawsze gwarantuje brak napięcia na wszystkich zaciskach. Przed rozpoczęciem pracy trzeba odłączyć zasilanie, zabezpieczyć je przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem.
Procedura montażowa obejmuje zasadniczo następujące czynności:
- Sprawdzenie projektu, parametrów obwodu i danych znamionowych aparatu.
- Odłączenie zasilania oraz potwierdzenie braku napięcia.
- Zamocowanie aparatu na szynie DIN TH35.
- Podłączenie przewodów zgodnie ze schematem producenta, z zachowaniem właściwego toru neutralnego.
- Dokręcenie zacisków z momentem wskazanym w dokumentacji i kontrola połączeń.
- Wykonanie pomiarów ochronnych oraz próby działania po zakończeniu prac.
Nie wolno kierować się wyłącznie wyglądem aparatu. Błędne zasilenie lub niewłaściwe przeprowadzenie przewodu neutralnego przez tor pomiarowy może spowodować nieprawidłowe działanie albo brak ochrony. Wymagania dotyczące zabezpieczenia obwodu, selektywności i pomiarów należy ocenić dla całej instalacji.
Jak kontrolować sprawność wyłącznika?
RCBO powinien mieć przycisk TEST. Służy on do sprawdzenia działania toru różnicowoprądowego, a nie do potwierdzenia poprawności całej instalacji. Test należy wykonywać zgodnie z instrukcją producenta, zwykle raz w miesiącu.
Podczas kontroli sprawdź następujące elementy:
- Naciśnij przycisk TEST przy załączonym aparacie.
- Sprawdź, czy dźwignia wyłącznika samoczynnie zmieniła położenie.
- Zweryfikuj wskaźnik zadziałania, jeśli urządzenie go posiada.
- Jeżeli aparat nie zadziała, wyłącz obwód i zleć diagnostykę elektrykowi.
Dobierając wyłącznik różnicowoprądowy 1-fazowy 20A, sprawdź przede wszystkim zgodność prądu znamionowego z obwodem, czułość 30mA, typ A lub AC, charakterystykę B albo C, zdolność zwarciową oraz schemat połączeń. Montaż i pomiary pozostaw osobie z odpowiednimi kwalifikacjami.
Artykuł dotyczy instalacji elektrycznych i ma charakter informacyjny. Dobór, montaż oraz pomiary wyłącznika powinien wykonać wykwalifikowany elektryk zgodnie z projektem, dokumentacją producenta i obowiązującymi wymaganiami.
