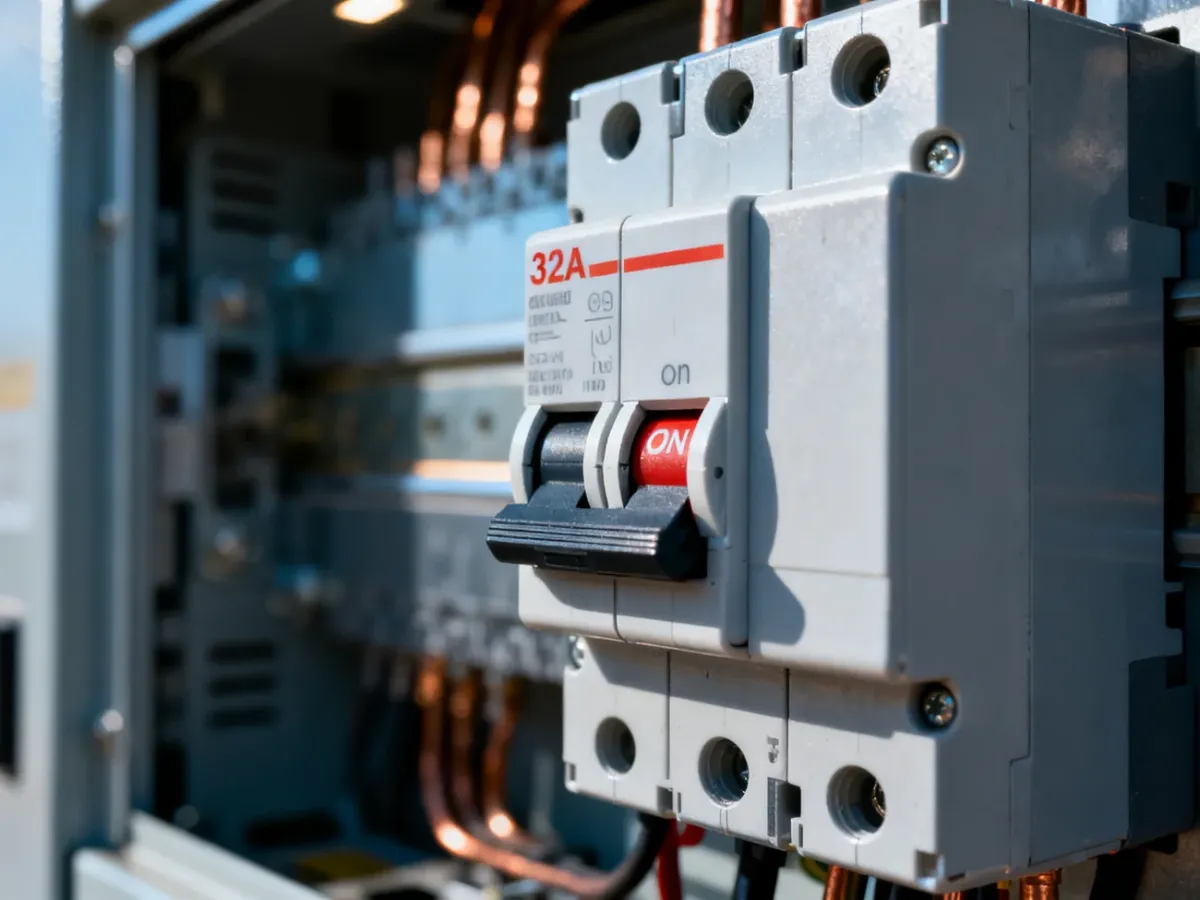

Zabezpieczenie 32a – ile kw mocy obsłuży?
Zabezpieczenie 32 A odpowiada teoretycznie około 7,4 kW przy zasilaniu jednofazowym 230 V albo około 22,2 kW przy zasilaniu trójfazowym 400 V. Są to wartości dla obciążenia rezystancyjnego, przy współczynniku mocy cos φ = 1.
32 A: 1 faza = 7,4 kW, 3 fazy = 22,2 kW.
32 A – ile kW w zależności od zasilania?
| Rodzaj zasilania | Prąd znamionowy | Moc teoretyczna | Uwagi |
|---|---|---|---|
| Jednofazowe, 230 V | 32 A | 7,4 kW | Obliczenie: 230 × 32 A, cos φ = 1 |
| Trójfazowe, 400 V | 32 A na fazę | 22,2 kW | Obliczenie: √3 × 400 × 32 A, cos φ = 1 |
W praktyce operator systemu dystrybucyjnego może przypisać zabezpieczeniu 32 A inną moc przyłączeniową niż wynika z prostego obliczenia. Niektórzy operatorzy stosują własne przeliczniki, uwzględniające sposób rozliczania oraz warunki sieciowe. Dlatego dane z tabeli należy traktować jako wartości orientacyjne.
Od czego zależy przelicznik 32 A na kW?
Różnica między wynikiem teoretycznym a wartością zapisaną w dokumentach wynika przede wszystkim z następujących czynników:
- Napięcie i liczba faz – przy 230 V moc wynika z iloczynu napięcia i prądu, natomiast przy zasilaniu trójfazowym uwzględnia się wszystkie trzy fazy.
- Współczynnik mocy cos φ – dla grzałek i innych odbiorników rezystancyjnych przyjmuje się zwykle wartość bliską 1. Silniki oraz część urządzeń elektronicznych mogą mieć niższy współczynnik, więc rzeczywista moc czynna będzie mniejsza.
- Wytyczne OSD – operator systemu dystrybucyjnego może stosować własne zasady przeliczania prądu zabezpieczenia na moc przyłączeniową.
- Warunki Techniczne Przyłączenia – właśnie w tym dokumencie określa się moc przyłączeniową oraz wartość zabezpieczenia przedlicznikowego dla konkretnego obiektu.
Prąd znamionowy zabezpieczenia przedlicznikowego nie jest więc tym samym co moc umowna. Jeśli w dokumentach widnieje zabezpieczenie 32 A, dokładną dopuszczalną moc dla danego przyłącza należy sprawdzić w Warunkach Technicznych Przyłączenia albo u właściwego OSD. Dotyczy to zwłaszcza planowanego zwiększenia mocy przyłączeniowej.
