Bezpieczne przedłużenie przewodu elektrycznego w ścianie polega na wykonaniu połączenia w puszce instalacyjnej z użyciem certyfikowanych złączek oraz przewodu o takim samym typie i przekroju jak istniejący obwód. Tylko wtedy instalacja zachowuje nośność prądową, nie przegrzewa się i pozostaje dostępna do serwisu. Jeśli chcesz zrobić to samodzielnie, ale zgodnie z zasadami BHP i normami, przeczytaj poniższy poradnik.
Jak przygotować się do przedłużenia przewodu w ścianie?
Przedłużanie przewodu w ścianie zaczyna się od sprawdzenia, z czym masz do czynienia. Musisz ustalić, czy w instalacji biegnie przewód miedziany, czy aluminiowy, jaki ma przekrój żył oraz do czego służy dany obwód – oświetlenie czy gniazda. Najczęściej spotkasz przekroje 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd ogólnego przeznaczenia, co wynika z wymagań obciążalności prądowej.
Kolejny krok to zaplanowanie trasy przedłużenia. W instalacjach domowych przewody prowadzi się pionowo i poziomo, bez skośnych odcinków. Takie prowadzenie ułatwia późniejsze lokalizowanie obwodów i zmniejsza ryzyko przewiercenia kabla przy kolejnych pracach. W ścianach betonowych potrzebna będzie bruzda o głębokości ok. 2–2,5 cm, w płytach GK wystarczy wycięty otwór i przestrzeń między płytą a murem.
Jak zadbać o bezpieczeństwo przed startem?
Praca przy instalacji zaczyna się od rozdzielnicy, nie od młotka. Najpierw wyłącz odpowiedni wyłącznik nadprądowy lub różnicowoprądowy, a następnie oznacz go opisem „nie włączać – prace przy instalacji”. Taki prosty „lockout” chroni przed przypadkowym załączeniem prądu przez domownika. Brak napięcia w miejscu pracy potwierdź testorem bezdotykowym lub miernikiem – sprawdź przyrząd na znanym źródle napięcia przed i po pomiarze.
Oceń też stan istniejącego przewodu. W starych instalacjach zdarzają się spękania izolacji, zwęglenia lub nadtopienia przy zaciskach. Uszkodzony odcinek należy wyciąć, a połączenie przesunąć w miejsce, gdzie izolacja jest nienaruszona. Przy przewodach aluminiowych zwróć uwagę, czy żyła nie kruszy się przy zgięciu – to częsty problem w starych blokach z wielkiej płyty.
Jak uwzględnić normy i zasady montażu?
Norma PN-IEC 60364 wymaga, aby każde połączenie przewodów znajdowało się w puszce instalacyjnej dostępnej do kontroli. Oznacza to, że wszystkie „skrętki w tynku” bez puszki są rozwiązaniem błędnym, nawet jeśli „na razie działa”. Średnica typowej puszki podtynkowej to 60 mm, a w wilgotnych pomieszczeniach warto stosować puszki o podwyższonej szczelności IP44.
Trzeba też zachować sensowną długość przedłużenia. Dla typowego mieszkania odcinek do 5 m nie stanowi problemu przy prawidłowo dobranym przekroju. Przy bardzo rozbudowanych trasach lepiej przeanalizować cały obwód – czasem rozsądniej dociągnąć nowy przewód prosto z rozdzielnicy niż „doklejać” kolejne odcinki.
Każde połączenie przewodów w ścianie musi być zrobione w puszce, z użyciem certyfikowanych złączek i przewodu o nie mniejszym przekroju niż w istniejącym obwodzie.
Jakie narzędzia i materiały wybrać do przedłużania przewodu?
Dobrze dobrane narzędzia znacząco zmniejszają ryzyko błędów. Przy pracach w betonie i cegle potrzeba innego zestawu niż przy lekkich ściankach GK, ale pewna baza zawsze pozostaje wspólna: multimetr, ściągacz izolacji, szczypce zaciskowe, nożyk do kabli, śrubokręty VDE i testor napięcia.
Przy bruzdowaniu w murze przyda się wiertarka udarowa lub bruzdownica z tarczą diamentową o szerokości około 20 mm, w GK wystarczy wiertło koronowe pod puszkę i nożyk do płyt. Do wciągania nowego odcinka przewodu bardzo pomaga linka stalowa lub przeciągacz z włókna szklanego.
Jakie materiały instalacyjne przygotować?
Podstawą są przewody o tych samych parametrach co istniejące. W nowych instalacjach najczęściej stosuje się YDYp 3×1,5 mm² dla oświetlenia i YDYp 3×2,5 mm² dla gniazd, o izolacji wytrzymującej 90°C i napięcie do 750 V. Kolory żył powinny się zgadzać: żółto‑zielony – PE, niebieski – N, brązowy/czarny – L.
Do łączenia żył wykorzystaj złączki sprężynowe lub dźwigniowe (np. WAGO 221) dopasowane do zakresu 0,08–4 mm², ewentualnie kostki śrubowe lub ceramiczne o odpowiednim prądzie znamionowym. Przy połączeniach narażonych na podwyższoną temperaturę dobrze sprawdzają się kostki ceramiczne odporne do ok. 105°C. Dla pełnej szczelności izolacji warto użyć koszulek termokurczliwych 4:1 i – jeśli potrzeba – żelu izolacyjnego do wypełnienia puszki.
Jak wypadają WAGO, kostki i lutowanie?
Dobór metody łączenia ma duży wpływ na trwałość i wygodę pracy. Złączki sprężynowe WAGO dzięki sprężynce dociskającej przewód utrzymują stały nacisk i dobrze radzą sobie z drganiami oraz zmianami temperatury. Kostki śrubowe są tańsze, lecz wymagają poprawnego momentu dokręcenia (ok. 1,5 Nm), inaczej zacisk może się poluzować.
Lutowanie zapewnia bardzo niską rezystancję połączenia – często poniżej 0,01 Ω – ale wymaga lutownicy min. 40 W, czasu i solidnego zabezpieczenia termokurczem. W ścianach, szczególnie wilgotnych, takie połączenia trudniej dobrze zaizolować, dlatego w praktyce budowlanej rzadko się je stosuje.
| Metoda | Zalety | Ograniczenia |
| Złączki WAGO | Bardzo szybki montaż, brak narzędzi, łatwy demontaż, zakres 0,08–4 mm² | Wyższa cena na jedno połączenie, wymagany dobry dobór typu do żyły |
| Kostki śrubowe/ceramiczne | Niska cena, wysoka odporność termiczna (ceramiczne), znane od lat rozwiązanie | Ryzyko poluzowania śrub, konieczność kontroli momentu dokręcenia |
| Lutowanie + koszulka | Najniższa rezystancja, bardzo mocne mechanicznie połączenie | Czasochłonność, ryzyko przegrzania izolacji, gorsza serwisowalność w ścianie |
W typowych remontach mieszkaniowych złączki sprężynowe i dźwigniowe skracają czas pracy i zmniejszają liczbę błędów w porównaniu z lutowaniem czy „skrętką”.
Jak przedłużyć przewód w ścianie krok po kroku?

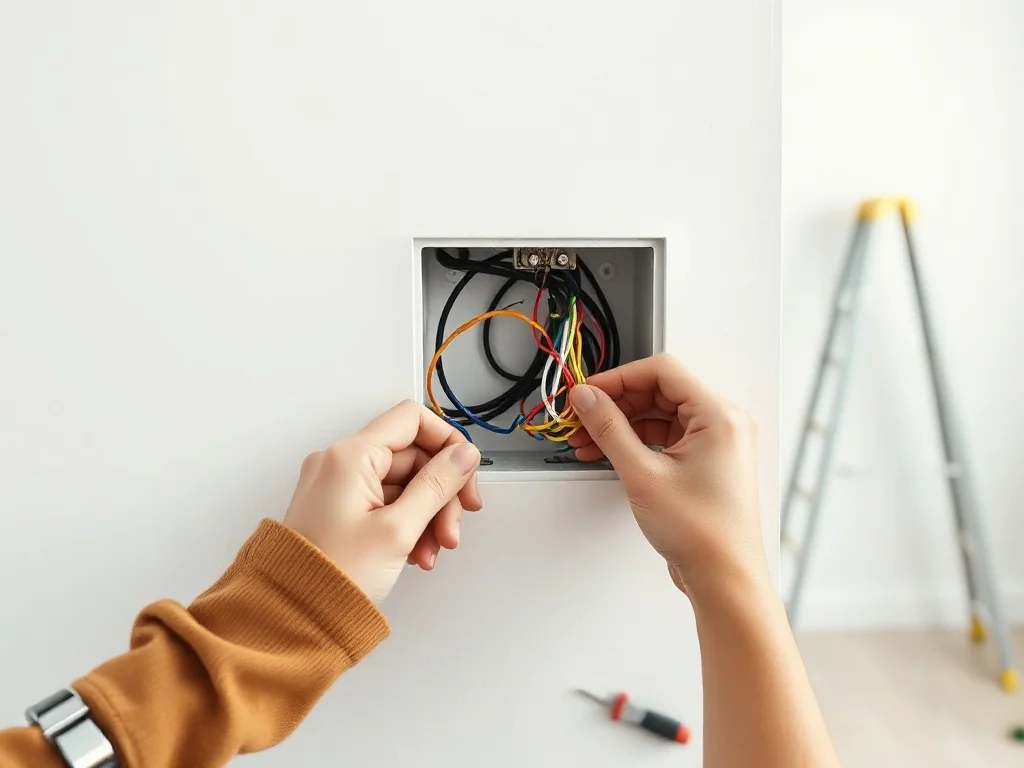

Sam proces przedłużenia wygląda podobnie niezależnie od typu ściany: trzeba wyłączyć zasilanie, odsłonić przewód, osadzić puszkę, wykonać połączenie, schować przewody i odtworzyć powierzchnię. Różnice dotyczą głównie sposobu obróbki betonu lub płyty GK.
Dobrze jest zachować zapas ok. 20 cm nowego przewodu, aby wygodnie ułożyć żyły w puszce i uniknąć ich nadmiernego naciągania. Po montażu każdy obwód wymaga testu napięcia i – przy większych obciążeniach – krótkiej próby pod obciążeniem, np. żarówką 100 W przez kilkadziesiąt minut.
Jak wygląda przedłużenie w ścianie betonowej?
W ścianach z betonu lub cegły najpierw zaznacz miejsce przyszłej puszki i trasę nowej bruzdy. Użyj bruzdownicy lub szlifierki z tarczą diamentową 20 mm, a powstały pył od razu odciągaj odkurzaczem. Wykonaj bruzdę o głębokości 25 mm, zachowując pion lub poziom względem istniejącej instalacji.
Po odsłonięciu przewodu wytnij uszkodzony fragment, zamontuj puszkę podtynkową, wprowadź do niej stare i nowe przewody w osłonie (np. peszel karbowany) i zostaw zapas żył. Odetnij izolację na ok. 10–12 mm, włóż żyły do złączek WAGO lub kostek, łącząc kolor do koloru. Całe połączenie umieść w puszce, ewentualnie spryskaj żelem izolacyjnym, załóż pokrywę, a bruzdę wypełnij zaprawą i wyrównaj tynkiem.
Jak zrobić to w ścianie z płyt GK?
W ściankach gipsowo‑kartonowych możesz często uniknąć kucia. Wywierć otwór koronowy 60 mm pod puszkę, a między płytą a murem poprowadź nowy odcinek przewodu, przeciągając go stalową linką lub przeciągaczem. Puszki do GK mocuje się zwykle na „łapkach” zaciskowych lub klejem montażowym.
Połączenie przewodów wykonaj tak samo jak w betonie – w puszce, z użyciem złączek sprężynowych. Przewody dociągnij w osłonie karbowanej, żeby nie przecierały się o krawędź płyty. Na koniec zamknij puszkę, a ewentualne dodatkowe nacięcia GK zaszpachluj i wzmocnij taśmą zbrojącą, aby nie pojawiły się pęknięcia.
Cały proces możesz uporządkować w prostych krokach:
- Wyłącz zasilanie w rozdzielnicy i potwierdź brak napięcia miernikiem.
- Odsłoń przewód, wytnij miejsce pod puszkę i – jeśli trzeba – wykonaj bruzdę.
- Wprowadź stary i nowy przewód do puszki, zostawiając zapas żył.
- Odizoluj końce, połącz żyły w złączkach, ułóż je w puszce i zamknij pokrywę.
- Wypełnij bruzdę, wyrównaj powierzchnię i dopiero wtedy przywróć zasilanie i przetestuj obwód.
Jak łączyć przewody miedziane i aluminiowe?
W wielu mieszkaniach z wielkiej płyty nadal pracują instalacje aluminiowe. Gdy musisz przedłużyć taki obwód, a nowy odcinek wykonujesz w miedzi, nie wolno łączyć obu metali „na żywca” w jednej kostce bez przygotowania. Aluminium utlenia się znacznie szybciej, co prowadzi do wzrostu rezystancji styku, nagrzewania i w skrajnym przypadku – pożaru.
Do łączenia Al–Cu stosuje się specjalne złączki bimetaliczne albo złączki z pastą antykorozyjną przeznaczone dla obu typów przewodów. Przekrój przewodu miedzianego dobierz równy lub większy od aluminiowego (np. Al 2,5 mm² – Cu 2,5 mm²), a połączenie wykonaj wyłącznie w puszce. Przewód alu warto delikatnie oczyścić z nalotu przed wpięciem do złączki, nie ścieniając przy tym żyły.
Jakie błędy pojawiają się przy aluminium?
Typowy błąd to próba „uratowania” urwanego kabla fazowego przez skręcenie go z nowym odcinkiem miedzi i owinięcie taśmą izolacyjną w otworze nad puszką. Takie miejsce pracuje mechanicznie przy każdym wysuwaniu gniazdka i potrafi się rozgrzać dużo bardziej niż sąsiednie odcinki. Prawidłowo trzeba dokłuć miejsce na puszkę, wstawić ją i wykonać pełne połączenie z użyciem złączek Al–Cu.
Druga pułapka to zbyt mocne dokręcanie śrub w kostkach śrubowych na miękkim aluminium. Łatwo wtedy „spłaszczyć” żyłę, osłabić ją mechanicznie i doprowadzić do jej pęknięcia przy samym wyjściu z puszki. Dlatego przy starszych instalacjach aluminiowych najlepiej sprawdzają się złączki sprężynowe lub bimetaliczne, które same dozują nacisk.
Jak uniknąć najczęstszych błędów przy przedłużaniu przewodu?
W domowych remontach powtarza się kilka schematów, które potem generują awarie: skręcanie żył bez złączek, brak puszki, źle dobrany przekrój, praca pod napięciem „bo tylko na chwilę”. Każdy z nich można wyeliminować jednym świadomym nawykiem. Czy warto ryzykować instalację dla kilku minut oszczędności?
Po wykonaniu połączeń nie kończ pracy na założeniu pokrywy. Sprawdź obwód miernikiem, a przy większych obciążeniach zmierz temperaturę złączek termometrem bezdotykowym – w warunkach domowych powyżej 50°C przy nominalnym obciążeniu to sygnał ostrzegawczy. W razie wątpliwości lepiej poprawić połączenie od razu, niż wracać do sprawy po odmalowaniu ścian.
Do najgroźniejszych błędów należą:
- łączenie przewodów „na skrętkę” z samą taśmą izolacyjną, bez złączek,
- pozostawienie połączeń luzem w ścianie, poza puszką,
- użycie przewodu o mniejszym przekroju niż reszta obwodu,
- łączenie aluminium z miedzią bez złączek bimetalicznych,
- brak testu napięcia przed rozpoczęciem i po zakończeniu prac,
- przepełnianie puszek zbyt dużą liczbą złączek i przewodów.
Jeśli nie jesteś pewien, czy poradzisz sobie z oceną stanu instalacji, lepiej zleć przynajmniej odbiór i pomiary uprawnionemu elektrykowi.
Przedłużenie przewodu w ścianie, wykonane z użyciem puszki, złączek WAGO lub kostek o właściwym przekroju i przewodu o identycznych parametrach, staje się zwykłą czynnością serwisową, a nie loterią. Porządnie zrobione połączenie zniesie wiele remontów i zmian wystroju bez żadnej ingerencji.
