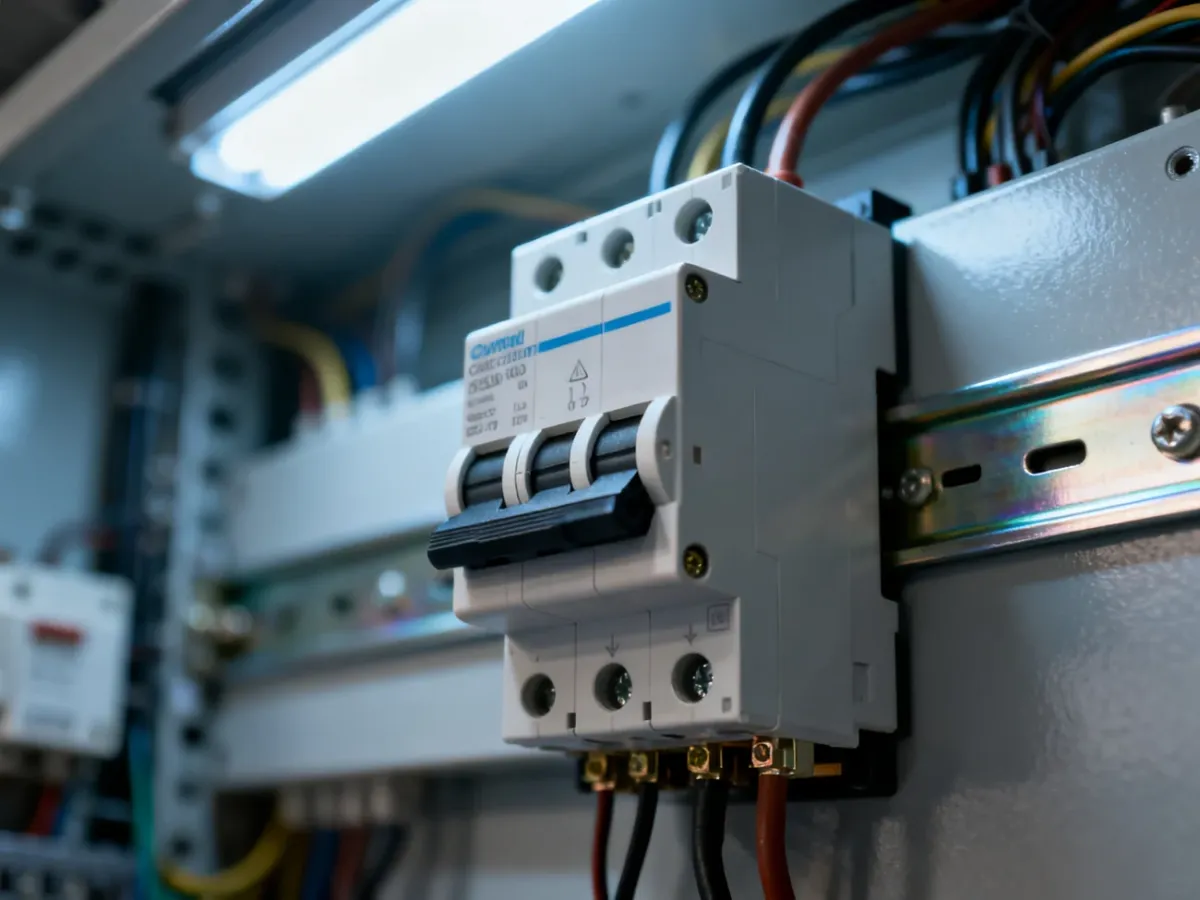

Jaka różnicówka do oświetlenia będzie najlepsza?

Do nowoczesnego obwodu oświetleniowego w domu najczęściej dobiera się wyłącznik różnicowoprądowy typu A o znamionowym prądzie różnicowym 30 mA. Dotyczy to instalacji pracujących w układzie TN-S lub TN-C-S. Typ A lepiej współpracuje z oprawami LED, ich zasilaczami i ściemniaczami niż typ AC.

Czy różnicówka jest wymagana dla oświetlenia?

Wyłącznik różnicowoprądowy, czyli RCD, stanowi dodatkową ochronę przeciwporażeniową. Reaguje wtedy, gdy część prądu wypływa z obwodu inną drogą niż przewód neutralny, na przykład przez przewód ochronny albo ciało człowieka. W instalacjach mieszkaniowych typową wartością znamionowego prądu różnicowego jest 30 mA.

Podstawę techniczną stanowi między innymi norma PN-HD 60364-4-41, a wymagania dotyczące instalacji elektrycznych w budynkach wynikają także z rozporządzenia w sprawie warunków technicznych. Norma sama w sobie ma co do zasady charakter dobrowolny, jednak opisuje zasady wiedzy technicznej, do których odnoszą się projektanci i wykonawcy. Współczesne podejście zakłada stosowanie ochrony różnicowoprądowej również w obwodach oświetleniowych budynków mieszkalnych.

RCD nie zastępuje zabezpieczenia nadprądowego. Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, natomiast różnicówka reaguje na prąd upływu. Oba aparaty pełnią inne funkcje i muszą zostać dobrane do całej instalacji, a nie tylko do przekroju przewodu.

Różnicówka jest szczególnie istotna w obwodach:

• oświetlenia pomieszczeń mieszkalnych,
• oświetlenia łazienek i innych miejsc o podwyższonym ryzyku porażenia,
• oświetlenia zewnętrznego w instalacji budynku,
• zasilających urządzenia wyposażone w elektronikę energoelektroniczną.

Nie każdy obwód oświetleniowy podlega identycznym zasadom. Przykładem jest specjalistyczne oświetlenie awaryjne, dla którego trzeba zapewnić działanie także podczas uszkodzenia części instalacji. Takie rozwiązania projektuje się według odrębnych wymagań, dlatego nie należy przenosić zasad dotyczących zwykłego oświetlenia domowego na obiekty specjalne.

Dlaczego w TN-C nie wolno montować RCD?

Przed doborem aparatu trzeba ustalić układ sieci. W starej instalacji TN-C wspólny przewód PEN pełni jednocześnie funkcję przewodu neutralnego i ochronnego. RCD wymaga natomiast rozdzielenia tych funkcji. Przewód ochronny nie może być prowadzony przez tor różnicówki ani rozłączany razem z przewodem roboczym.

Dlatego w układzie TN-C montaż RCD nie jest prawidłowym sposobem ochrony. Najpierw instalację trzeba zmodernizować do układu TN-C-S lub TN-S, z wydzielonym przewodem PE i N. Samo dołożenie aparatu do starej rozdzielnicy nie rozwiązuje problemu i może stworzyć dodatkowe zagrożenie.

Typ A czy AC do obwodu oświetleniowego?

Typ AC wykrywa sinusoidalny przemienny prąd różnicowy. W prostych obwodach z tradycyjnymi odbiornikami taki zakres działania może być wystarczający, ale współczesne oświetlenie rzadko składa się wyłącznie z prostych odbiorników rezystancyjnych.

Oprawy LED zawierają zasilacze i układy elektroniczne, które mogą zmieniać kształt prądu. Podobne zjawisko występuje przy stosowaniu ściemniaczy, sterowników LED i inteligentnych systemów sterowania oświetleniem. W takich warunkach typ AC może nie wykryć każdego rodzaju prądu uszkodzeniowego, dla którego typ A został zaprojektowany.

Prąd wyprostowany jednopołówkowo nie ma już pełnego, symetrycznego przebiegu sinusoidalnego. Może pojawić się w obwodzie z powodu działania elementów prostowniczych stosowanych w zasilaczach i sterownikach. Typ A zachowuje funkcjonalność typu AC, a jednocześnie obejmuje dodatkowy rodzaj przebiegu, dlatego jest bardziej uniwersalny.

Różnica w cenie między typem AC i A zwykle nie uzasadnia wybierania słabszego wariantu w nowej instalacji. Oświetlenie może zostać później rozbudowane o ściemniacze, zasilacze LED albo automatykę. Typ A ogranicza ryzyko niedopasowania zabezpieczenia do takiej rozbudowy.

Na jakie parametry zwrócić uwagę?

Przed zakupem aparatu elektryk powinien sprawdzić nie tylko typ i czułość, lecz także jego współpracę z zabezpieczeniami oraz układem sieci. Najważniejsze informacje to:

• typ A – zalecany do współczesnych obwodów z oświetleniem LED i elektroniką,
• 30 mA – typowa wartość ochrony uzupełniającej w instalacji domowej,
• prąd znamionowy aparatu – dobrany do układu, obciążenia i zabezpieczeń obwodu,
• zgodność z układem TN-S lub TN-C-S – RCD nie montuje się w układzie TN-C.

Przewód o przekroju 3 × 1,5 mm² nie oznacza automatycznie, że każda instalacja może zostać zabezpieczona konkretnym wyłącznikiem. Dobór zabezpieczenia nadprądowego zależy także od sposobu ułożenia przewodu, długości obwodu, warunków chłodzenia, impedancji pętli zwarcia i projektu instalacji. Nie należy więc dobierać aparatu wyłącznie na podstawie oznaczenia przewodu.

Jak bezpiecznie zweryfikować instalację?

Prace przy rozdzielnicy i obwodach elektrycznych powinien wykonywać elektryk z odpowiednimi kwalifikacjami, w praktyce często określanymi jako uprawnienia SEP. Bezpieczna weryfikacja obejmuje między innymi:

1. ustalenie układu sieciowego budynku i sprawdzenie, czy występują osobne przewody PE oraz N,
2. sprawdzenie projektu, przekrojów przewodów, zabezpieczeń nadprądowych i obciążenia obwodów,
3. dobór RCD typu A o parametrach zgodnych z projektem i dokumentacją producenta,
4. wykonanie pomiarów ochronnych oraz sprawdzenie działania aparatu po zakończeniu prac.

Nie wolno montować różnicówki w TN-C ani samodzielnie przerabiać przewodu PEN na potrzeby aparatu. Błędne rozdzielenie przewodów może spowodować nieskuteczną ochronę, nieoczekiwane zadziałania albo pojawienie się napięcia na metalowych częściach oprawy.

Dla domowego oświetlenia w układzie TN-S lub TN-C-S wybór jest więc prosty: najczęściej stosuje się RCD typu A, 30 mA, dobrany przez fachowca do konkretnej rozdzielnicy i projektu. W starej instalacji TN-C pierwszym krokiem nie jest zakup różnicówki, lecz ocena możliwości bezpiecznej modernizacji układu.
