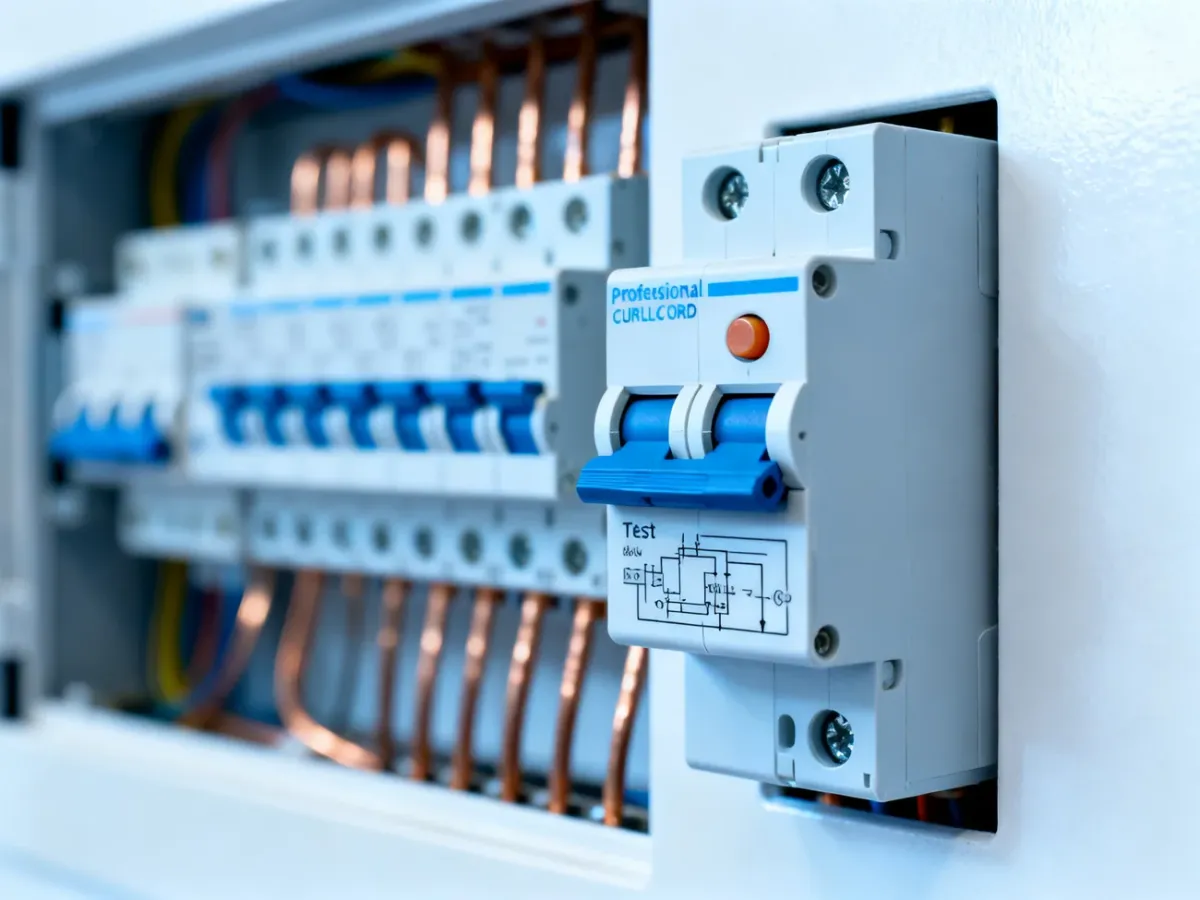

Różnicówka – co to jest i jak działa?
Różnicówka, czyli wyłącznik różnicowoprądowy RCD, to urządzenie, które chroni ludzi przed porażeniem prądem i ogranicza ryzyko pożaru wywołanego uszkodzeniem instalacji. Kontroluje przepływ prądu i odłącza zasilanie, gdy wykryje, że część energii „ucieka” poza prawidłowy obwód.
Czym jest różnicówka i dlaczego jest ważna?
Różnicówka jest dodatkowym zabezpieczeniem instalacji elektrycznej. Reaguje między innymi wtedy, gdy prąd zaczyna płynąć przez uszkodzoną izolację, obudowę urządzenia albo ciało człowieka. Jej zadaniem jest szybkie przerwanie obwodu, zanim skutki takiego zdarzenia staną się poważne.
Urządzenie zapewnia ochronę przeciwporażeniową przy dotyku bezpośrednim i pośrednim. Może też ograniczyć skutki uszkodzenia instalacji lub sprzętu oraz zmniejszyć ryzyko pożaru spowodowanego prądem upływowym.
Nie należy mylić różnicówki ze zwykłym bezpiecznikiem nadprądowym, czyli wyłącznikiem MCB. Bezpiecznik nadprądowy chroni głównie przewody przed przeciążeniem i zwarciem. Różnicówka wykrywa natomiast nierównowagę przepływu prądu, nawet gdy natężenie nie jest na tyle duże, aby zadziałało zabezpieczenie nadprądowe.
Jak działa różnicówka?
Wyłącznik różnicowoprądowy porównuje prąd wpływający do obwodu z prądem, który z niego wraca. W normalnych warunkach obie wartości są takie same, więc bilans wynosi zero.
Można porównać to do rury, do której wpływa 10 litrów wody, ale wypływa tylko 9 litrów. Brakująca ilość oznacza wyciek. W instalacji elektrycznej takim „wyciekiem” jest prąd upływowy, który może płynąć na przykład przez uszkodzoną izolację, wilgotną obudowę urządzenia lub ciało człowieka.
Gdy różnica przekroczy wartość, dla której zaprojektowano urządzenie, różnicówka odłącza zasilanie. Dzieje się to bardzo szybko, zwykle w ułamku sekundy. Nie oznacza to jednak, że urządzenie zastępuje wszystkie pozostałe zabezpieczenia. RCD jest elementem całego systemu ochrony instalacji.
Jakie są rodzaje różnicówek?
Podstawowy dobór zależy od rodzaju prądu upływowego, który może pojawić się w danym obwodzie. W domu najczęściej spotyka się typ A, choć w starszych lub prostszych instalacjach można znaleźć również typ AC.
| Typ | Zastosowanie | Charakterystyka |
|---|---|---|
| AC | Proste obwody ze standardowymi odbiornikami | Wykrywa sinusoidalny prąd przemienny |
| A | Urządzenia z elektroniką, takie jak pralki, zmywarki i sprzęt komputerowy | Wykrywa prąd przemienny oraz określone prądy pulsujące i wyprostowane |
| B | Wybrane falowniki, instalacje specjalistyczne i ładowarki samochodów elektrycznych | Rozpoznaje także prąd stały, dlatego stosuje się go tam, gdzie może wystąpić taki rodzaj upływu |
W instalacjach domowych często stosuje się czułość 30 mA, szczególnie tam, gdzie zabezpieczenie ma pełnić funkcję ochrony ludzi. Konkretne parametry powinien dobrać elektryk, uwzględniając rodzaj obwodu, odbiorniki i sposób wykonania instalacji.
Warto rozróżnić też dwa rozwiązania konstrukcyjne. RCCB jest różnicówką bez wbudowanego zabezpieczenia nadprądowego. RCBO łączy funkcję ochrony różnicowoprądowej i nadprądowej w jednym aparacie.
Jak testować różnicówkę?
Na obudowie znajduje się przycisk oznaczony najczęściej literą „T” albo napisem „Test”. Po jego naciśnięciu urządzenie symuluje pojawienie się prądu upływowego i powinno odłączyć zasilanie chronionego obwodu.
Test wykonuj zgodnie z instrukcją producenta, przy włączonym zasilaniu. Producenci często zalecają sprawdzanie działania co 6 miesięcy, ale pierwszeństwo mają zalecenia umieszczone na konkretnym urządzeniu lub wynikające z dokumentacji instalacji.
Podczas kontroli zwróć uwagę na następujące czynności:
- Naciśnij przycisk „Test” i sprawdź, czy różnicówka odłączy zasilanie.
- Po teście ustaw dźwignię urządzenia w pozycji pracy, jeśli nie zrobiła tego automatycznie.
- Sprawdź, czy urządzenia i obwody działają po ponownym załączeniu.
- Wezwij elektryka, jeśli różnicówka nie reaguje, nie daje się załączyć albo często wyłącza zasilanie bez wyraźnej przyczyny.
Regularny test nie zastępuje okresowego przeglądu instalacji. Nie demontuj obudowy i nie wykonuj samodzielnie prac przy przewodach. Jeśli zabezpieczenie zadziałało po awarii lub wilgoci, przyczynę powinien ustalić elektryk.
Różnicówka nie usuwa źródła zagrożenia, lecz szybko odłącza obwód, gdy wykryje niebezpieczny upływ prądu. Dlatego jej prawidłowy dobór, sprawna instalacja i regularne testowanie mają bezpośrednie znaczenie dla bezpieczeństwa domowników.
