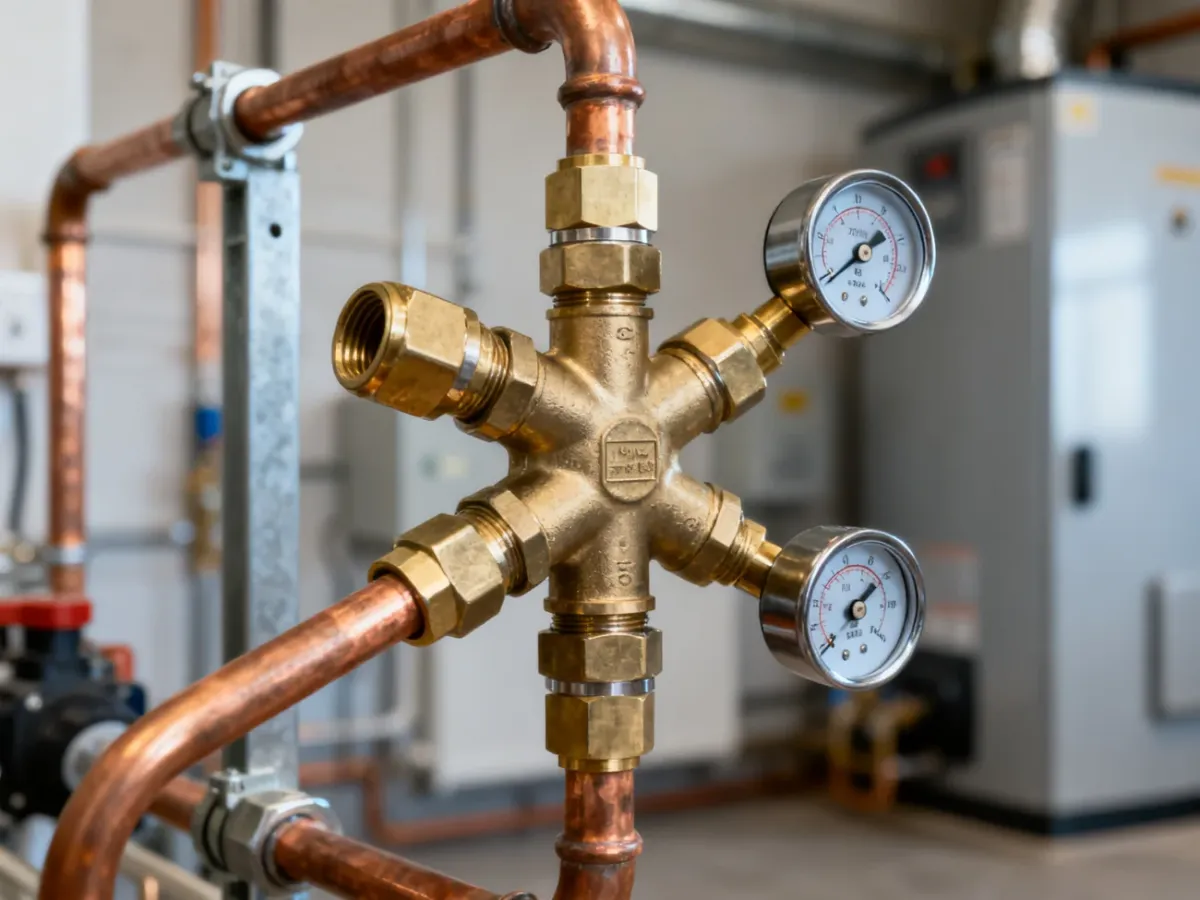

Zawór czterodrogowy – przed czy za pompą go zamontować?
Pompę obiegową CO montuje się za zaworem czterodrogowym, patrząc od strony kotła i zgodnie z kierunkiem przepływu wody do instalacji. Taki układ pozwala zaworowi najpierw wymieszać gorącą wodę z kotła z chłodniejszą wodą powracającą z grzejników, a dopiero potem pompa tłoczy przygotowane medium do obiegu grzewczego.
Gdzie znajduje się pompa względem zaworu 4D?
W typowym układzie pompa obiegowa CO powinna pracować po stronie instalacji, za zaworem 4D. Zawór czterodrogowy pełni funkcję mieszacza i rozdziela strumienie między krótkim obiegiem kotłowym a obiegiem grzewczym. Dzięki temu może jednocześnie ograniczać temperaturę zasilania instalacji i podnosić temperaturę powrotu do kotła.
Montaż pompy przed zaworem, czyli między kotłem a mieszaczem, może zakłócać przepływy przez zawór. W efekcie mieszanie nie przebiega zgodnie z założeniami, a regulacja temperatury zasilania i ochrona powrotu stają się mniej przewidywalne.
Dlaczego kolejność montażu ma znaczenie?
Zawór 4D łączy gorącą wodę wychodzącą z kotła z chłodniejszą wodą wracającą z instalacji. Stopień otwarcia zaworu decyduje o tym, jaka część strumienia trafi do grzejników, a jaka pozostanie w krótkim obiegu kotłowym i podniesie temperaturę powrotu.
Pompa CO ma wymuszać przepływ w obiegu grzewczym, a nie zastępować działanie mieszacza. Powinna więc znajdować się za zaworem, po stronie przewodu zasilającego grzejniki. W instalacjach z kotłem na paliwo stałe ma to znaczenie dla ochrony przed zbyt chłodnym powrotem, kondensacją i korozją niskotemperaturową.
Trzeba jednak odróżnić pompę CO od pompy kotłowej. Są to dwa różne elementy, nawet jeśli obie wymuszają przepływ wody:
| Typ pompy | Główna funkcja | Lokalizacja |
|---|---|---|
| Pompa obiegowa CO | Wymusza przepływ w grzejnikach lub innym obiegu grzewczym. | Za zaworem 4D, po stronie instalacji. |
| Pompa kotłowa | Wymusza obieg między zasilaniem i powrotem kotła, wspierając ochronę powrotu. | W obiegu kotłowym, przed zaworem 4D lub zgodnie ze schematem producenta. |
Pompa kotłowa może występować dodatkowo, zwłaszcza gdy układ ma duże opory przepływu, rozbudowaną instalację albo wymaga stabilniejszej ochrony powrotu. Jej obecność nie zmienia zasady dotyczącej pompy CO. Ta nadal powinna znajdować się za zaworem 4D.
Najczęstsze błędy przy montażu zaworu 4D
Przed uruchomieniem instalacji trzeba sprawdzić nie tylko kolejność elementów, lecz także kierunek przepływu i dobór armatury. Najczęstsze błędy to:
- Montaż pompy CO przed zaworem 4D – pompa może wymuszać przepływ, który utrudnia prawidłowe mieszanie strumieni.
- Odwrócenie kierunków przyłączy – króćce zaworu należy podłączyć według oznaczeń na korpusie i schematu producenta.
- Zbyt mała średnica zaworu lub rur – przewężenie zwiększa opory przepływu i może ograniczyć wydajność pompy.
- Pominięcie doboru współczynnika Kvs – zawór powinien być dobrany do przepływu i mocy instalacji, a nie tylko do średnicy gwintów.
- Pomylenie pompy kotłowej z pompą CO – każda z nich pracuje w innym obiegu i ma inne zadanie.
Uwaga: nieprawidłowy montaż może doprowadzić do spadku temperatury powrotu poniżej wartości wymaganej przez kocioł. W kotłach na paliwo stałe sprzyja to kondensacji wilgoci i powstawaniu korozji niskotemperaturowej, która skraca żywotność wymiennika. Schemat zaworu trzeba zawsze porównać z dokumentacją konkretnego modelu, ponieważ układ króćców i wymagane miejsce pomp mogą się różnić.
Kolejność elementów w obiegu CO
W uproszczeniu kolejność po stronie instalacji można przedstawić następująco:
- Gorąca woda opuszcza kocioł i trafia do zaworu 4D.
- Zawór miesza ją z wodą powracającą z instalacji.
- Pompa CO pobiera wymieszane medium za zaworem.
- Pompa tłoczy wodę do grzejników lub pozostałych odbiorników ciepła.
- Schłodzona woda wraca do zaworu i częściowo do kotła.
Najważniejsza zasada jest prosta: pompa obiegowa CO za zaworem 4D, a ewentualna pompa kotłowa w obiegu kotła. Przy rozbudowanych układach z kilkoma obiegami należy sprawdzić cały schemat hydrauliczny producenta zaworu i kotła.
