Jak podłączyć włącznik światła podwójny trzy przewody?

Podwójny włącznik światła z trzema przewodami podłącza się tak, że przewód fazowy L wchodzi na zacisk L włącznika, a dwa przewody wyjściowe L1 i L2 wychodzą z włącznika do osobnych sekcji lampy. Przewód neutralny N i ochronny PE łączy się wyłącznie w puszce, z pominięciem włącznika. Jeśli chcesz zobaczyć to dokładnie krok po kroku, z omówieniem typowych błędów i układu 2+1 na trzy żarówki, czytaj dalej.

Co oznacza podwójny włącznik światła i trzy przewody?

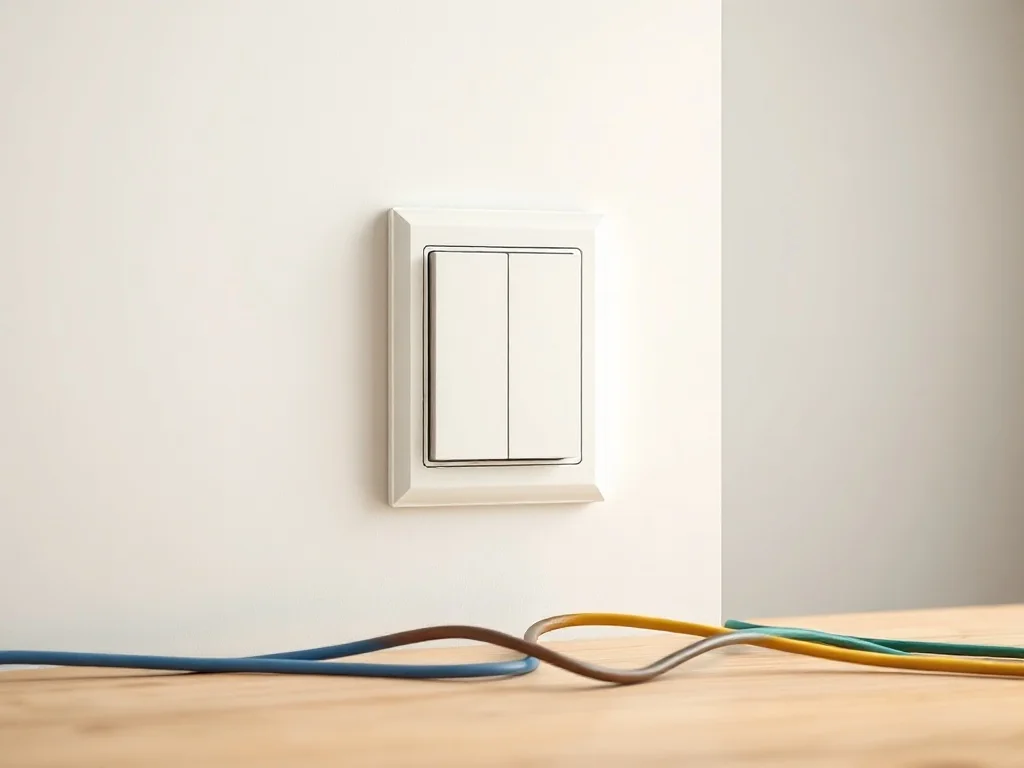

Podwójny włącznik światła, nazywany fachowo łącznikiem świecznikowym, steruje dwoma niezależnymi obwodami oświetleniowymi z jednego miejsca. Dla użytkownika oznacza to dwa klawisze – każdy załącza inną lampę lub inną grupę żarówek w tej samej lampie. W typowym układzie do włącznika dochodzą trzy żyły robocze: jeden przewód fazowy L z zasilania i dwa przewody powrotne L1, L2 do lamp.

Rola włącznika ogranicza się tylko do przewodów fazowych. Przewód neutralny N i przewód ochronny PE są łączone w puszce instalacyjnej za pomocą złączek i nie trafiają na zaciski włącznika. Dzięki temu cała obudowa włącznika pozostaje „przejściem” wyłącznie dla fazy, a tor neutralny i ochronny tworzą niezależną, stabilną część instalacji.

Kiedy warto zamontować włącznik podwójny?

Włącznik podwójny dobrze sprawdza się w pomieszczeniach, gdzie potrzebujesz dzielonego oświetlenia. Przykładem jest salon z żyrandolem na kilka żarówek – jednym klawiszem zapalasz tylko część, drugim resztę. Podobnie działa to w łazience: jedna sekcja może sterować lampą sufitową, a druga oświetleniem lustra.

Ciekawą sytuacją jest też sterowanie dwóch różnych stref jednym włącznikiem, np. kuchnia + jadalnia albo korytarz + klatka schodowa. Instalator prowadzi wtedy z puszki dwa osobne przewody wyjściowe, a łącznik podwójny pełni rolę kompaktowego panelu sterującego zamiast dwóch osobnych włączników obok siebie.

Jak działa włącznik podwójny od środka?

W środku łącznika znajdują się dwa mechanizmy przełączające, które korzystają ze wspólnego zasilania fazowego L. Po naciśnięciu pierwszego klawisza włącznik łączy zacisk L z L1 i podaje napięcie na pierwszą sekcję lampy, po naciśnięciu drugiego – łączy L z L2. Przy obu wciśniętych klawiszach faza jest obecna równocześnie na L1 i L2.

Do podwójnego włącznika doprowadza się jeden przewód fazowy zasilający L oraz dwa przewody wyjściowe L1 i L2, które rozdzielają światło na dwie sekcje.

Taki schemat pozostaje taki sam niezależnie od tego, czy w lampie są dwie żarówki, trzy, czy pięć – zmienia się jedynie sposób podziału żarówek na dwie grupy wewnątrz samej oprawy.

Jak rozpoznać przewody przed podłączeniem?

Błędna identyfikacja przewodów to najczęstsza przyczyna zwarć i dziwnie działających lamp. Zanim cokolwiek podłączysz, trzeba rozróżnić, gdzie jest L (faza), gdzie L1/L2, a gdzie N i PE. Sama kolorystyka izolacji pomaga, ale w starszych instalacjach potrafi wprowadzić w błąd, dlatego zawsze potrzebny jest prosty tester napięcia lub multimetr.

Prace zaczynasz wyłączeniem zasilania na bezpieczniku i sprawdzeniem próbnikiem, że napięcia faktycznie nie ma. Dopiero potem odsłaniasz końcówki przewodów w puszce i w suficie. Warto od razu oznaczyć żyły taśmą lub markerem – ułatwi to cały montaż, zwłaszcza przy powrocie L1 i L2 z lampy do włącznika.

Jakie kolory przewodów spotkasz najczęściej?

W nowszych instalacjach kolory są w dużej mierze ujednolicone, dlatego łatwiej się w nich odnaleźć. Uproszczony schemat wygląda tak:

W starych instalacjach typu TN-C przewód ochronny nie występuje, a w roli wspólnej żyły neutralno-ochronnej pracuje przewód PEN. W mieszkaniach po amatorskich przeróbkach zdarza się też błędne wykorzystanie kolorów – np. żółto-zielonego jako fazowego. To poważna wada, która wymaga przeglądu przez elektryka.

Jak użyć próbnika napięcia do identyfikacji?

Do pewnej identyfikacji fazy warto użyć próbnika napięcia lub multimetru. Przy wyłączonym zasilaniu rozkładasz przewody w puszce i w suficie, potem załączasz bezpiecznik tylko na czas pomiaru. Dotknięcie końcówki próbnika do przewodu, który jest pod napięciem, pokaże obecność fazy L, zaś przewody neutralny i ochronny nie wykażą napięcia.

Przewód fazowy L rozpoznasz po tym, że przy załączonym bezpieczniku tester napięcia pokaże na nim obecność napięcia względem przewodu neutralnego lub ziemi.

Po zakończeniu pomiarów ponownie wyłączasz zasilanie, oznaczasz żyły taśmą (np. opisując L, L1, L2) i dopiero wtedy wracasz do właściwego podłączania włącznika oraz lampy. Pomiary w trakcie pracy na „żywej” instalacji są zawsze złym pomysłem.

Jak podłączyć włącznik światła podwójny – trzy przewody krok po kroku?

Standardowy włącznik światła podwójny trzy przewody ma trzy aktywne zaciski: wspólny L i dwa wyjściowe L1 oraz L2. Zdarza się, że we włączniku widzisz więcej otworów – część z nich jest atrapą lub zdublowanym zaciskiem dla wygody montażu, dlatego trzeba patrzeć na oznaczenia producenta na obudowie.

Sam schemat połączeń jest jednak prosty. Działa to tak, że faza zasilająca wchodzi na L, a dwa powroty do lamp wychodzą z L1 i L2. Neutralny i ochronny pozostają w puszce, połączeni z odpowiednimi żyłami lampy z użyciem złączek.

Przygotowanie i podłączenie przewodów do włącznika

Aby poprawnie zamontować włącznik, postępuj według następującej sekwencji działań:

1. Wyłącz zasilanie na rozdzielnicy i sprawdź próbnikiem napięcia, że na przewodach w puszce i przy włączniku nie ma napięcia.
2. Otwórz puszkę z włącznikiem i zdejmij izolację z końcówek przewodów na długość około 1 cm, starając się nie uszkodzić miedzianych żył.
3. Podłącz przewód fazowy L (zasilanie z rozdzielnicy) do zacisku oznaczonego literą L lub strzałką „do środka” na obudowie włącznika.
4. Podłącz dwa przewody wychodzące do lampy – L1 i L2 – do zacisków wyjściowych włącznika oznaczonych zwykle jako 1 i 2, strzałką „na zewnątrz” lub symbolami lamp.

Śrubki w zaciskach trzeba dokręcić zdecydowanie, ale bez przesady – przewód ma być stabilny i nie może się wysunąć przy lekkim poruszeniu. Wszelkie „wystające” druciki z linki miedzianej należy od razu przyciąć albo zastosować końcówki tulejkowe.

Łączenie przewodów w puszce instalacyjnej

Po stronie puszki instalacyjnej właściwe zgrupowanie przewodów jest równie ważne jak samo podłączenie włącznika. Tam spotykają się przewody zasilające ze skrzynki, przewody biegnące do włącznika oraz przewody idące do lampy. Typowy układ połączeń wygląda następująco:

• wszystkie przewody neutralne N (z rozdzielnicy i z lampy) łączysz razem w jednej złączce,
• wszystkie przewody ochronne PE (z rozdzielnicy i z lampy) łączysz razem w osobnej złączce,
• przewód fazowy zasilający L prowadzisz do zacisku L włącznika,
• dwa przewody wracające z L1 i L2 włącznika łączysz ze stosownymi żyłami lampy, które odpowiadają za pierwszą i drugą sekcję żarówek.

W ten sposób włącznik steruje wyłącznie fazą, a tor neutralny i ochronny jest ciągły i nieprzerywany. Jeśli puszka jest głęboka, warto uporządkować w niej kable tak, aby nie zgniatać złączek ani nie przyciskać przewodów obudową włącznika.

Jak podłączyć lampę do podwójnego włącznika?

Od strony lampy najczęściej spotkasz kostkę z trzema lub czterema zaciskami. Przy lampach na kilka żarówek (np. 3, 5, 8) producenci wyprowadzają dwa zaciski fazowe dla dwóch grup żarówek, jeden zacisk neutralny oraz – jeśli obudowa jest metalowa – zacisk ochronny połączony z konstrukcją lampy.

Typowy opis w kostce lampy wygląda tak: L i L1 (lub L i L2) dla dwóch sekcji, N dla przewodu neutralnego oraz symbol uziemienia dla PE. Odpowiada to bezpośrednio przewodom wychodzącym z puszki: L1 i L2 z włącznika trafiają na dwa zaciski fazowe w lampie, niebieski N na wspólny zacisk neutralny, a żółto-zielony na zacisk ochronny.

Przykład – lampa na trzy żarówki w układzie 2+1

Popularny układ w pokojach to lampa na trzy żarówki, w której pierwszy klawisz załącza dwie żarówki, a drugi jedną. W takiej lampie przewody wewnątrz są już odpowiednio zgrupowane przez producenta – użytkownik widzi tylko cztery wyjścia na kostce. Podłączenie przebiega wtedy w taki sposób:

W lampie 3‑żarówkowej z podziałem 2+1 przewód L1 z włącznika łączysz z zaciskiem grupy „2 żarówki”, a przewód L2 z zaciskiem grupy „1 żarówka”, wspólny N i PE zostają połączone raz na całą lampę.

Jeśli po pierwszym włączeniu okaże się, że lewy klawisz zapala „prawą” grupę żarówek, a prawy „lewą”, wystarczy zamienić miejscami przewody L1 i L2 w włączniku. Instalacja pozostaje bezpieczna, zmieniasz jedynie komfort obsługi.

Co gdy z sufitu wychodzą tylko trzy przewody?

W niektórych mieszkaniach, zwłaszcza starszych, przy lampie masz tylko trzy żyły: L, N, PE albo L, N, PEN. Taki przewód nie pozwala na klasyczne rozdzielenie żarówek na dwie sekcje sterowane podwójnym włącznikiem – do takiego sterowania potrzebny jest przewód co najmniej trzyżyłowy roboczy (L1, L2, N) plus opcjonalnie PE, czyli razem cztery żyły.

W takiej sytuacji jedynym poprawnym rozwiązaniem jest doprowadzenie nowego przewodu od puszki do lampy albo zastosowanie innych rozwiązań (np. moduł radiowy montowany w lampie). Wpinanie przewodu ochronnego jako „drugiej fazy” jest błędem i realnym zagrożeniem porażeniowym.

Jak uniknąć błędów i kiedy wezwać elektryka?

Podłączenie podwójnego włącznika z trzema przewodami nie jest trudne, jeśli instalacja jest wykonana poprawnie, a przewody są dobrze oznaczone. Problem zaczyna się przy instalacjach po licznych przeróbkach, bez dokumentacji i z błędną kolorystyką żył. Wtedy nawet prosty schemat potrafi zmienić się w układ, którego lepiej samemu nie „naprawiać”.

Niedopuszczalne jest zwłaszcza używanie przewodu żółto-zielonego jako fazowego, łączenie neutralnego N na zaciskach włącznika czy mostkowanie N z PE „bo tak szybciej”. Takie praktyki nie tylko łamią normy, ale też mogą sprawić, że na metalowej obudowie lampy pojawi się napięcie sieciowe.

Najczęstsze błędy przy montażu włącznika podwójnego

Warto mieć z tyłu głowy kilka typowych pomyłek, które często wychodzą dopiero po czasie:

• zamiana L z L1/L2 – włącznik nie steruje tym, czym trzeba albo nie działa żadna sekcja,
• luźno dokręcone przewody w zaciskach włącznika – pojawia się iskrzenie i przegrzewanie,
• mieszanie przewodów neutralnych i fazowych w tej samej złączce w puszce,
• wpięcie przewodu ochronnego PE do zacisków włącznika zamiast do obudowy lampy lub listwy PE.

Często widać też brak przeglądów okresowych instalacji – w Polsce według Prawa budowlanego taki przegląd z pomiarami rezystancji izolacji i skuteczności ochrony przeciwporażeniowej powinien być robiony nie rzadziej niż raz na 5 lat. Przy okazji takich pomiarów elektryk może wykryć nieprawidłowości, których gołym okiem nie zobaczysz.

Kiedy lepiej wezwać elektryka?

Sygnałem, że trzeba oddać temat specjaliście, jest brak pewności co do funkcji przewodów nawet po użyciu testera, widoczne przeróbki typu „skręcone na izolację” połączenia albo brak przewodu ochronnego przy metalowej lampie. Jeśli nie potrafisz na kartce narysować schematu, co z czym jest połączone – to dobry moment, żeby zadzwonić po fachowca.

Profesjonalny elektryk nie tylko prawidłowo podłączy podwójny włącznik światła, ale też sprawdzi stan całej instalacji, poprawi błędne wykorzystanie kolorów żył i w razie potrzeby zaproponuje wymianę odcinków przewodów. To jedyny rozsądny wybór, gdy chcesz mieć pewność, że za ścianą zamiast „kombinacji” działa stabilny i bezpieczny układ.
