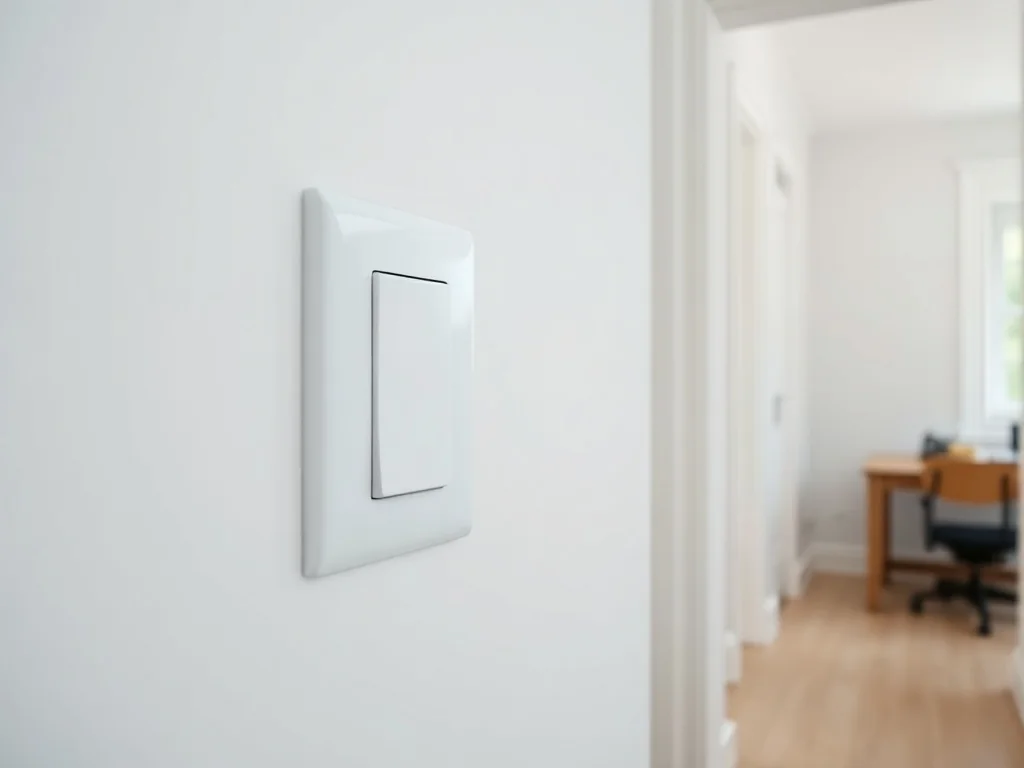

Jak podłączyć gniazdko elektryczne do włącznika światła?

Gniazdko możesz podłączyć do włącznika światła tylko wtedy, gdy w puszce masz fazę, przewód neutralny oraz ochronny – faza z włącznika trafia na zacisk L gniazdka, a N i PE idą bezpośrednio z instalacji. Rozwiązanie działa, ale obciążenie gniazda ogranicza przekrój przewodu i prąd znamionowy włącznika, więc nadaje się głównie do lampek, ładowarek czy małych odbiorników. Jeśli chcesz zrobić to bezpiecznie i zgodnie z normami, przeprowadź podłączenie krok po kroku i dokładnie sprawdź instalację miernikiem. W kolejnych akapitach znajdziesz konkretną instrukcję, schemat i wartości prądów, które pozwolą Ci uniknąć groźnych błędów.

Jak zadbać o bezpieczeństwo przy podłączaniu gniazdka do włącznika światła?

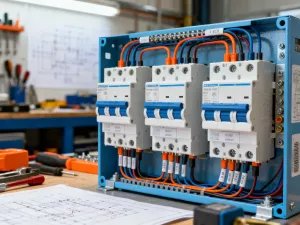

230 woltów w domowym obwodzie wystarczy, żeby wywołać groźne dla życia porażenie. Dlatego pierwsza czynność przy pracy z instalacją to wyłączenie zasilania w rozdzielnicy, a nie tylko przełączenie włącznika na ścianie. Odpowiedni wyłącznik nadprądowy (np. B10 dla oświetlenia, B16 dla gniazd) trzeba odłączyć i wyraźnie oznaczyć, by nikt go przypadkowo nie załączył.

Drugi etap to weryfikacja braku napięcia. Próbnikiem lub multimetrem sprawdzasz każdy przewód w puszce względem przewodu neutralnego lub ochronnego. Multimetr ustaw na pomiar napięcia zmiennego, przyłóż końcówki do przewodu podejrzewanego o fazę i do N albo PE. Jeśli widzisz na wyświetlaczu około 0 V, obwód jest odłączony, pod warunkiem że miernik działa prawidłowo.

Przed rozpoczęciem pracy zawsze przetestuj miernik na działającym gniazdku – niesprawny tester daje fałszywe poczucie bezpieczeństwa.

Do pracy używaj narzędzi z izolowanymi rękojeściami z oznaczeniem do 1000 V. Izolacja śrubokręta czy szczypiec tworzy barierę, która zatrzyma prąd przy przypadkowym dotknięciu przewodu pod napięciem. W pomieszczeniach wilgotnych – łazienka, pralnia, garaż – dłonie i podłoga często mają niższy opór, więc w takich miejscach ryzyko porażenia rośnie bardzo szybko.

Uzupełnieniem ochrony są gumowe rękawice i suche obuwie z podeszwą o dużej rezystancji. Praca przy odsłoniętych przewodach boso na wilgotnej posadzce to proszenie się o kłopoty. Warto też mieć w zasięgu wzroku kogoś z domowników, kto w razie zdarzenia wezwie pomoc.

Jakie narzędzia i materiały przygotować?

Do podłączenia gniazdka elektrycznego do włącznika światła nie wystarczy sam śrubokręt. Potrzebujesz pełnego zestawu narzędzi i osprzętu, dopasowanego do przekroju przewodów i rodzaju obwodu. Od jakości tych elementów zależy nie tylko wygoda montażu, ale też trwałość i bezpieczeństwo całej instalacji.

Przed pracą warto skompletować taki zestaw:

• śrubokręty płaski i krzyżowy z izolacją do 1000 V,
• miernik napięcia lub próbnik,
• szczypce do ściągania izolacji i nóż do kabli,
• złączki sprężynowe (np. WAGO) dopasowane do przekroju żył,
• taśma izolacyjna, poziomica i niewielkie wkręty,
• gniazdko 2P+E 16 A oraz łącznik światła (jednobiegunowy lub świecznikowy),
• przewód YDYp 3×1,5 mm² lub 3×2,5 mm², zależnie od obwodu.

Dobór przekroju żył i zabezpieczenia warto powiązać z maksymalnym prądem i mocą przewidzianą dla gniazdka. Zestawienie podstawowych wartości wygląda następująco:

Jeśli zasilasz gniazdko z obwodu oświetleniowego prowadzonego przewodem 3×1,5 mm² i sterowanego włącznikiem 10 A, nie możesz traktować go jak typowego gniazda kuchennego. Czajnik 2000 W lub farelka mogą zadziałać raz, drugi raz, a przy dłuższej pracy zaczną przegrzewać styki.

Wzór P = U × I pokazuje jasno: przy 230 V i 10 A dostajesz około 2300 W – większe obciążenie to realne ryzyko stopienia zacisków.

Jak działa obwód – schemat połączenia gniazdka z włącznikiem?

Obwód z gniazdkiem podłączonym do włącznika światła opiera się na prostym założeniu: włącznik przerywa wyłącznie przewód fazowy, a gniazdko ma stały dostęp do przewodu neutralnego i ochronnego. Po załączeniu włącznika faza pojawia się zarówno na lampie, jak i na zacisku L gniazdka, więc oba elementy zasilasz jednym ruchem.

W typowej puszce podwójnej masz przewód zasilający z rozdzielnicy oraz wyjście na oświetlenie. Faza z rozdzielni trafia na zacisk L włącznika, z zacisku L1 wychodzi faza sterowana, którą możesz rozdzielić: jedna żyła do lampy, druga do zacisku L gniazdka. Przewody N i PE łączysz w złączkach i wyprowadzasz osobno na lampę oraz gniazdo.

Kolory przewodów

Norma PN‑IEC (zgodna z IEC 60446) opisuje stosowaną kolorystykę przewodów. W nowej instalacji funkcje żył odczytasz po kolorze, co znacznie ułatwia pracę. W starszych instalacjach bywa inaczej, więc tester napięcia jest obowiązkowy.

Podstawowy podział wygląda tak:

• brązowy lub czarny – przewód fazowy L,
• niebieski – przewód neutralny N,
• żółto‑zielony – przewód ochronny PE,
• czasem szary – dodatkowa faza w układach schodowych lub świecznikowych.

W wielu starych mieszkaniach przewód niebieski bywa użyty jako faza, a żółto‑zielony w ogóle nie występuje. Taki układ TN‑C wymaga szczególnej ostrożności. Neutralny pełni wtedy jednocześnie funkcję ochronną, więc jego przerwanie jest bardzo niebezpieczne.

Ograniczenia prądowe i moc

Włącznik jednobiegunowy schowany w ścianie zwykle ma oznaczenie 10 AX, co oznacza dopuszczalny prąd 10 A przy obwodach mieszanych. Gniazdko 2P+E w standardzie domowym przeznaczono na 16 A. Gdy łączysz te dwa elementy w jednej puszce, najsłabszym ogniwem staje się właśnie włącznik i przekrój przewodu oświetleniowego.

Dlatego taki punkt zasilania warto traktować jako gniazdko pomocnicze do:

• lamp stojących i nocnych,
• ładowarek do telefonu lub tabletu,
• małych zasilaczy urządzeń RTV,
• niewielkich oczyszczaczy powietrza czy wentylatorów.

Grzałki, czajniki, przenośne grzejniki czy mikrofalówki powinny trafić do gniazd zasilanych przewodem 3×2,5 mm² i zabezpieczeniem B16. Wtedy masz zapas przekroju żył i wyłącznika nadprądowego, a styki włącznika oświetleniowego nie pracują na granicy możliwości.

Jak podłączyć gniazdko elektryczne do włącznika światła krok po kroku?

Instrukcja dotyczy standardowej instalacji jednofazowej 230 V z puszką podwójną, w której znajdują się wszystkie trzy przewody: L, N i PE. Jeśli w puszce przy włączniku brakuje przewodu neutralnego, konieczne jest dociągnięcie nowego kabla z najbliższej puszki rozgałęźnej albo rezygnacja z takiego rozwiązania.

Przygotowanie puszki i przewodów

Po wyłączeniu zasilania i sprawdzeniu braku napięcia możesz zdjąć klawisz włącznika oraz ramkę gniazdka. Mechanizmy wyjmij delikatnie z puszki, a przed odłączeniem przewodów zrób zdjęcie istniejących połączeń. Taka dokumentacja często ratuje sytuację, gdy po godzinie montażu nie pamiętasz, który przewód był gdzie wpięty.

Izolację z końcówek przewodów zdejmij na długości około 10–12 mm. Żyły zbyt mocno poszarpane nożem lepiej odciąć i przygotować ponownie. W puszce zbierz przewody neutralne w jednej złączce sprężynowej, a przewody ochronne w drugiej. Fazy zasilające pozostaw na razie rozdzielone, żeby łatwo było je zidentyfikować miernikiem po zakończeniu montażu.

Podłączenie włącznika

Zasilającą fazę z rozdzielni wprowadź na zacisk L łącznika. Przewód wychodzący na lampę podłącz do zacisku L1 (w włączniku świecznikowym drugi obwód oświetleniowy trafia na L2). Neutralny N i ochronny PE lampy pozostają połączone tylko w złączkach w puszce – nie przechodzą przez włącznik.

Jeżeli z włącznika chcesz zasilić również gniazdo, z zacisku L1 poprowadź mostek fazowy do zacisku L gniazdka. Taka „faza sterowana” sprawi, że napięcie w gniazdku pojawi się wyłącznie po załączeniu światła. To wygodne w sytuacji, gdy gniazdko ma zasilać np. lampkę podszafkową lub kinkiet wpięty na stałe.

Podłączenie gniazdka

Z puszki wyprowadź trzy przewody na gniazdko: fazę, neutralny i ochronny. Faza – czy to stała z rozdzielni, czy sterowana z włącznika – trafia na zacisk oznaczony literą L. Przewód niebieski podłącz do zacisku N, a żółto‑zielony do bolca uziemiającego PE. Zaciski dociągnij śrubokrętem z wyczuciem, tak aby żyła nie miała luzu, ale też by nie pękł plastikowy korpus.

Przewody ułóż w puszce łagodnymi łukami. Zbyt ostre zagięcia przy samym zacisku to jedna z częstszych przyczyn późniejszych uszkodzeń, zwłaszcza przy częstej wymianie osprzętu. Zwróć uwagę, aby izolacja wchodziła jak najbliżej zacisku, a nie pozostawiała odsłoniętej miedzi na zewnątrz.

Testowanie instalacji

Po umieszczeniu mechanizmów w puszce, wypoziomowaniu i zamontowaniu ramek przychodzi moment prawdy. Włącz zasilanie w rozdzielnicy i zmierz napięcie na gniazdku. Między zaciskiem fazowym L a neutralnym N miernik powinien pokazać około 230 V, a między L a PE bardzo zbliżoną wartość.

Sprawdź też, czy napięcie pojawia się i zanika zgodnie z pozycją włącznika, jeśli gniazdko jest sterowane. Krótkie iskrzenie przy wkładaniu wtyczki pod obciążeniem jest normalne, ale głośne trzaski, nagrzewanie się frontu gniazdka lub wybijanie bezpiecznika świadczą o błędzie w połączeniach. W takiej sytuacji natychmiast wyłącz obwód i wróć do analizy przewodów.

Jakie błędy zdarzają się najczęściej?

Pomylenie przewodów fazowych z neutralnymi to numer jeden. Urządzenie będzie działało, ale cała jego wewnętrzna instalacja pozostanie względem ziemi pod napięciem, nawet gdy „wyłączysz” je przełącznikiem. Dotknięcie uszkodzonej obudowy w takiej sytuacji może skończyć się naprawdę źle.

Drugi błąd to całkowity brak przewodu ochronnego PE w gniazdku. Gdy do takiego punktu podepniesz metalową obudowę pralki, piekarnika czy lampy, wyłącznik różnicowoprądowy może nie zareagować prawidłowo przy przebiciu izolacji. W układach starego typu TN‑C nie powinno się już wykonywać nowych gniazd z mostkowaniem przewodu neutralnego na bolec – to rozwiązanie z minionej epoki.

Częste są także luźne połączenia w złączkach i zaciskach. Niewielki luz tworzy rezystancję przejściową, na której pojawia się spadek napięcia i wydziela się ciepło. Po kilku miesiącach intensywnej pracy w gnieździe widać wtedy przebarwioną, nadtopioną izolację. Taki objaw to sygnał do natychmiastowego odłączenia obwodu.

Gniazdko podłączone do obwodu oświetleniowego i sterowane zwykłym włącznikiem traktuj zawsze jako punkt dla małych odbiorników, nigdy jako zasilanie „ciężkiej” kuchni czy warsztatu.

Czy każdy majsterkowicz powinien sam ingerować w domową instalację? W polskich przepisach wskazuje się, że za prace przy instalacjach odpowiada elektryk z uprawnieniami SEP. Jeśli masz wątpliwości, czy w puszce faktycznie znajdują się właściwe przewody lub czy obwód wytrzyma planowane obciążenie, rozsądniej będzie wezwać specjalistę i spać spokojnie.
